适用于 Archicad Collaborate
为众多 MEP 元素提供内置平面图符号。
注意：使用 "模型视图选项 "在平面图上以符号或投影方式显示 MEP 元素： 参见MEP 元素的符号表示）
如果您喜欢自定义符号，可以编辑内置符号或绘制自己的符号。
注意：自定义MEP符号可用于管道末端、管道附件及设备。

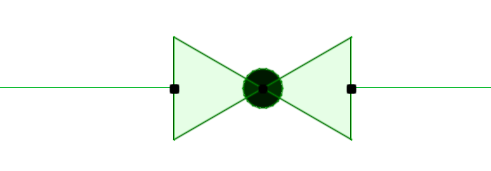

例如，以下是管道阀门的内置符号。
创建带手柄的阀门符号：
1。执行以下一种操作：
•将现有的二维符号复制并粘贴到工作表（或平面图）中
•使用二维绘图元素（如线条、填充）绘制新符号
2。选择新的符号绘图。

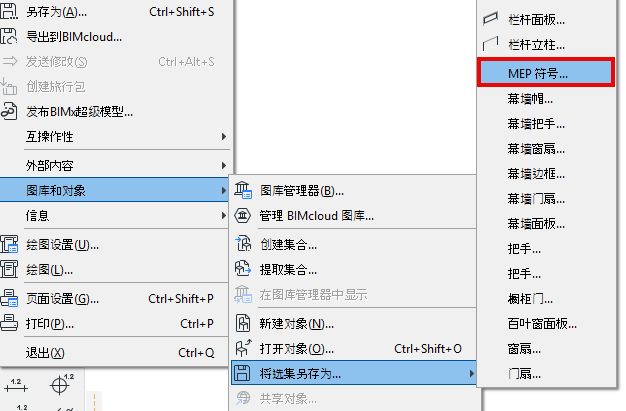

3。使用文件 > 图库和对象 > 将所选另存为 > MEP符号。

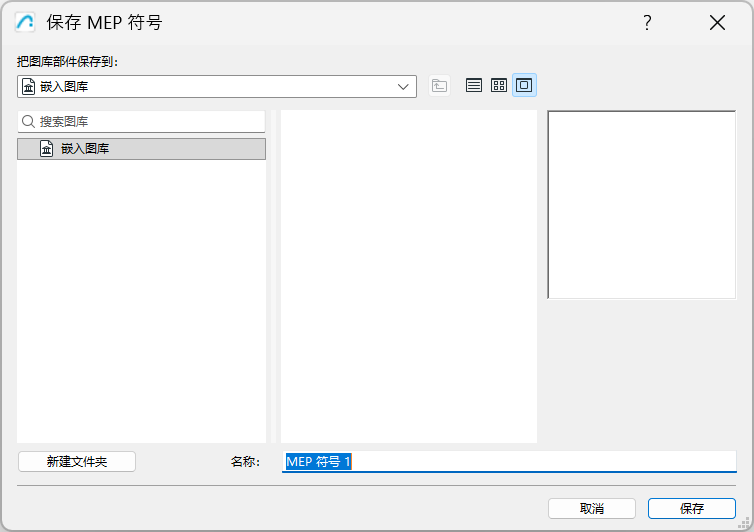

4。输入文件名和位置，然后单击 保存。
•默认位置是 "嵌入式库"，但如果您有大量的 MEP 符号，将它们组织到已命名的子文件夹中会非常有用。
5。在模型中，选择要替换的 MEP 对象符号（例如，该阀门）并打开其对象设置。

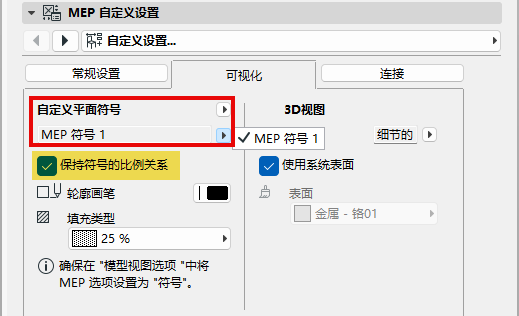

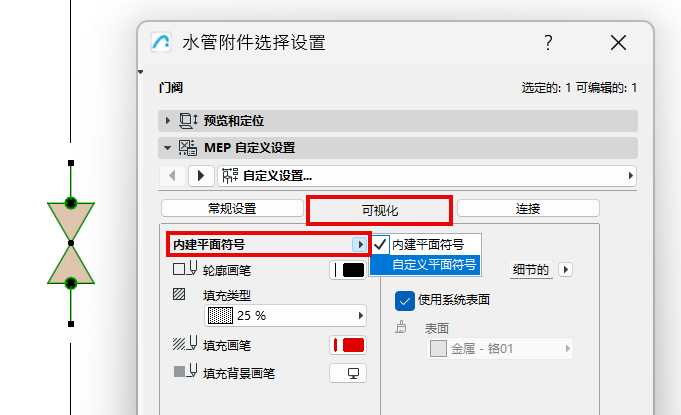

6。在 MEP 自定义设置页面中，进入“可视化”选项卡。
可以选择自定义平面符号，而不是内置的平面符号。
7。从弹出窗口中选择已保存的自定义 MEP 符号。
–保持符号比例 复选框默认为选中，以避免对象显示失真

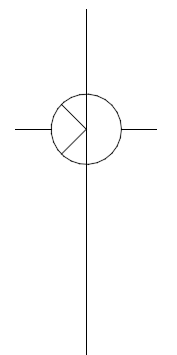

8。阀门现在使用自定义的 MEP 符号显示。
调整自定义符号的对齐方式-使用偏移参数
如果新符号在平面图中的位置不正确：
1。选择符号。
2。打开对象选择设置。
3。转到 MEP 自定义设置 ，打开所有参数列表。

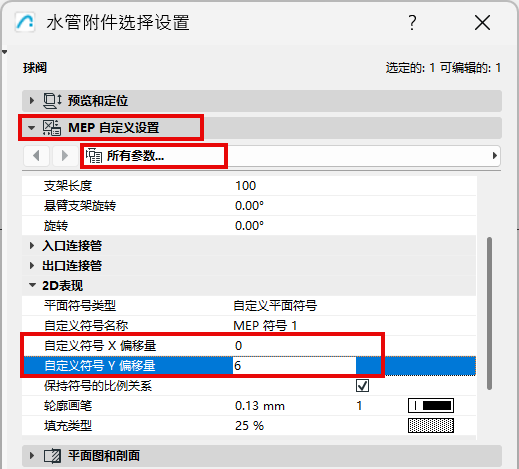

4。使用 自定义符号偏移 X 和 Y 参数调整对象的位置。
