ArchicadMEP 中的 CALHYDRA Connection 插件使用户能够充分利用 CALHYDRA 的强大功能，根据欧洲和德国标准进行精确的水力计算和模拟。 CALHYDRA为饮用水、废水、供热及冷却系统提供全面分析。 导入CALHYDRA计算结果，自动更新 Archicad 项目中管道的标称直径。
CALHYDRA 软件由 Kemper 旗下的软件公司 Dendrit 开发。 他们以精确、基于标准的计算而闻名德国。 CALHYDRA 还可与 Graphisoft 的 DDScad 软件配合使用。
要使用 CALHYDRA Connection 工作流，您必须具备以下条件：
•许可证：
–Archicad Collaborate 或 MEP Designer
–CALHYDRA
•Archicad 项目，对MEP管道系统（饮用水、供暖、制冷、废水、雨水等）进行建模
•导入 ArchicadMEP 项目所需的数据包
CALHYDRA 分类系统
1。下载 CALHYDRA 分类系统： Graphisoft BIM数据
2。在类别管理器中，单击 导入 ，然后浏览下载的文件。
重要信息：请勿删除或重命名此类别系统。 在将数据映射至CALHYDRA时，其名称在内部被采用。
MEP布设规格
为了进行真实的计算和正确的尺寸映射，请使用为CALHYDRA准备的制造商布设规格。
1。下载 CALHYDRA - MEP-Route-Specification Material 包： Graphisoft BIM数据。 该文件包括 CALHYDRA 支持的制造商生产的 MEP 管道和配件材料。

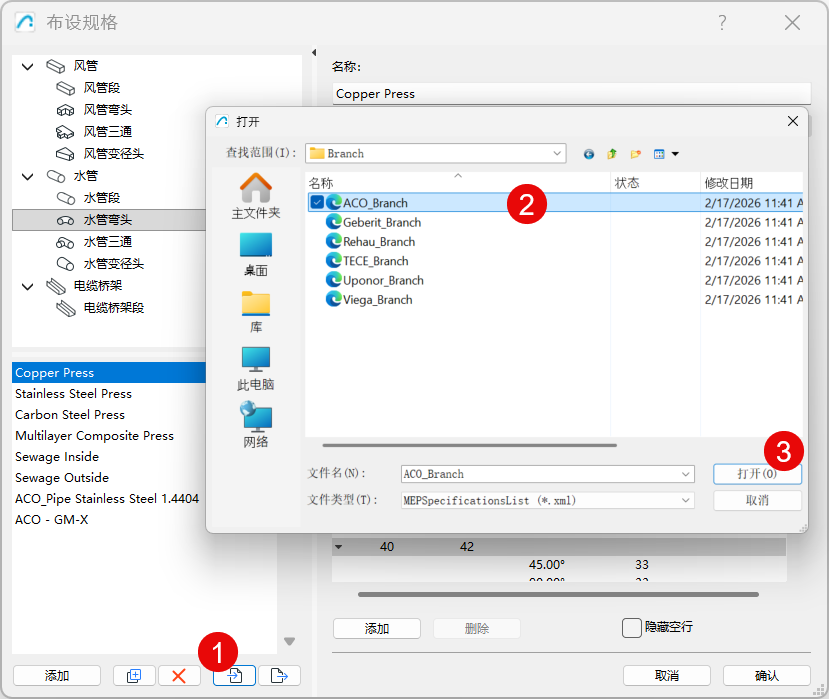

2。在布设规格对话框中，单击导入，然后浏览下载的软件包并导入所需的文件：
重要信息：Archicad 和 CALHYDRA 中应使用相同的布设规格。
1。在Archicad
2。在 Archicad
3。从 Archicad
4。在 CALHYDRA 中打开项目
5。在 CALHYDRA 中运行计算
6。从 CALHYDRA 导出结果
7。导入结果并更新管道尺寸
在团队工作中：确保保留要更新 管道元件。 否则，不会进行更新。
以下各节将依次介绍每个步骤。
第 1 步 - 元素分类
CALHYDRA 依赖于 "类别"来了解每个元素所代表的含义（管道类型、配件类型、专业等）。 因此，在导出到 CALHYDRA 之前，必须在 ArchicadMEP 中使用 CALHYDRA 专用分类系统对 MEP 模型元素进行分类。
1。在模型中选择 MEP 元素（管道、配件和设备）
2。在元素设置中，打开 分类和属性 面板

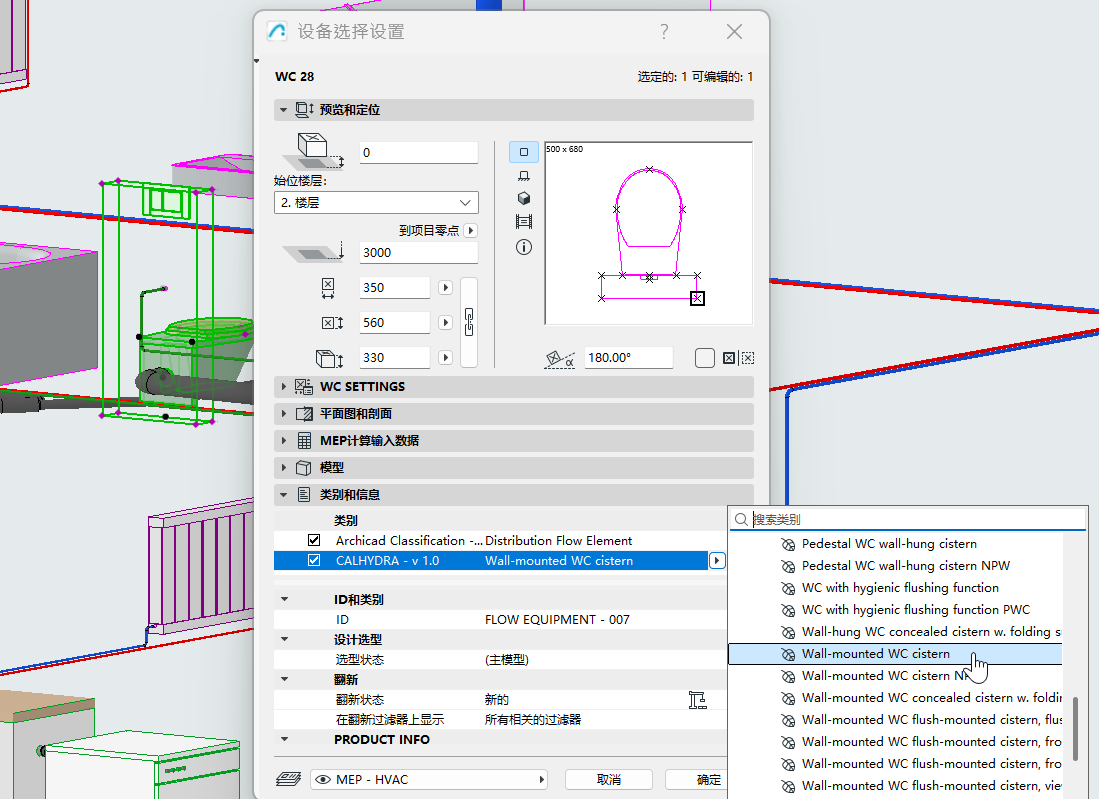

3。为每个 MEP 元素分配适当的 CALHYDRA 分类条目：
您可以通过以下方法加快这一过程：
•查找& 选择 - 识别无 CALHYDRA 分类的元素
•交互式清单 - 用于列出和批量编辑分类

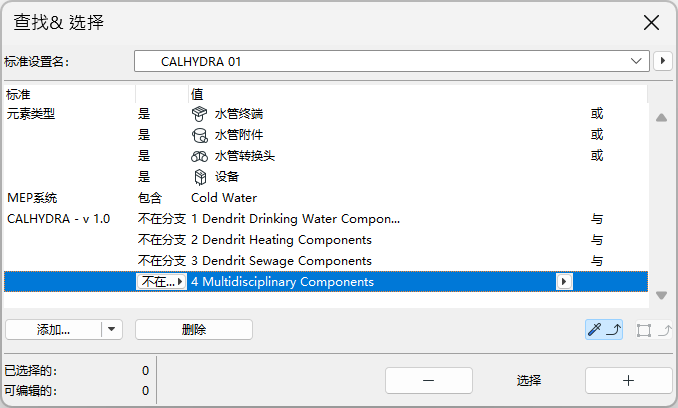

查找未分类元素

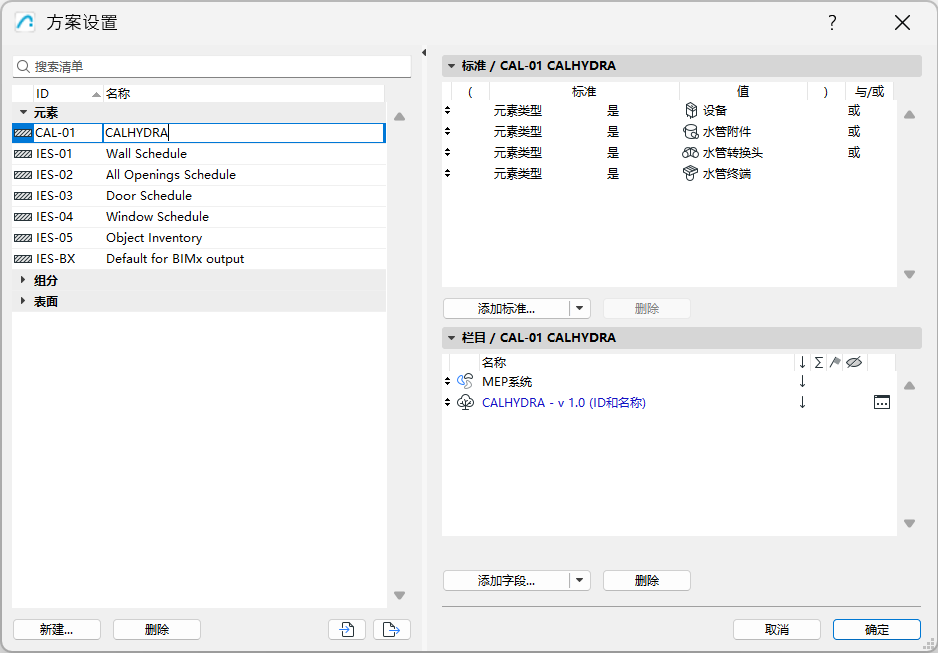

使用交互式清单按分类查找元素
步骤 2 - 配置 CALHYDRA 系统转换器
转换器定义导出哪些 Archicad 系统，以及在 CALHYDRA 中如何解释这些系统。
1。在 Archicad 中，转到 文件> 互操作性> CALHYDRA 连接> CALHYDRA 系统转换器
2。在 CALHYDRA 系统转换器对话框中，选择要导出的 MEP 系统
•点击添加按钮
•从出现的项目系统列表中，选择要导出的系统
限制：对于每次导出，一次只能从一个专业中选择系统（例如，供暖或废水）。 不要在一次导出中合并导出多个专业的系统（如饮用水 + 供暖 + 废水）。 如果这样做，CALHYDRA 将同时显示所有专业，并拒绝继续计算。

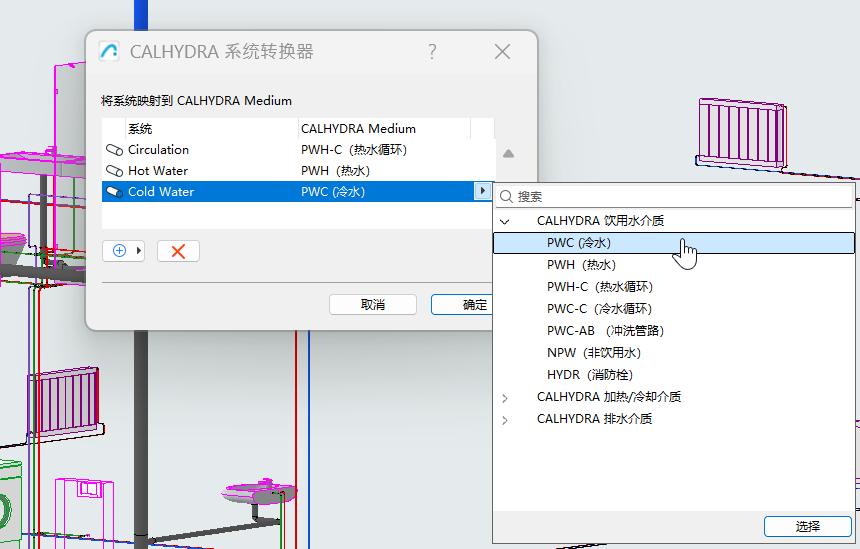

3。在 CALHYDRA 系统转换器对话框中，将系统映射到 CALHYDRA介质
4。为每个选定的 MEP 系统分配正确的 CALHYDRA 介质
步骤 3 - 保存 CALHYDRA 项目文件

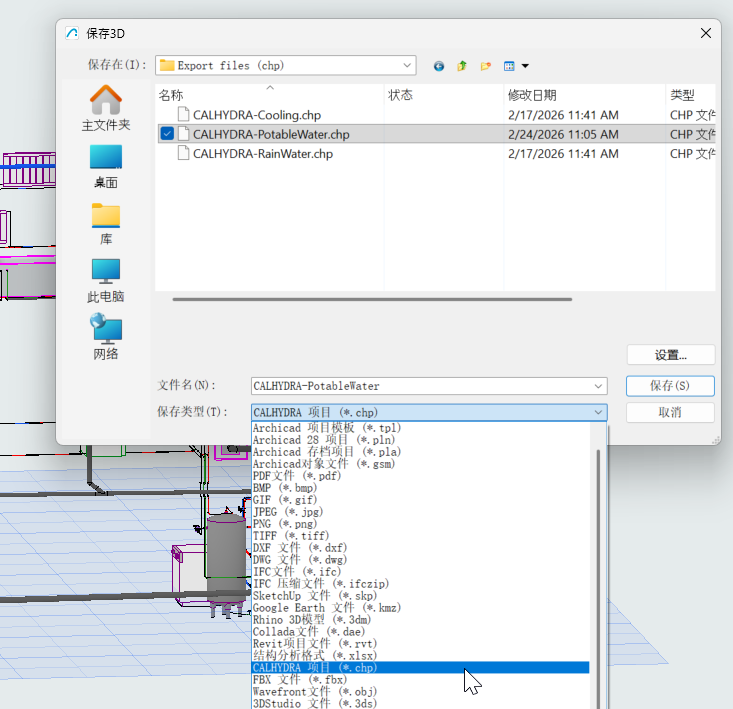

1。在 Archicad 中，转到文件 >另存为...
2。在文件类型下拉菜单中，选择 CALHYDRA 项目文件 (*.chp)
3。指定位置和名称，然后单击 保存
您在 CALHYDRA 转换器中选择和映射的所有系统都将导出到此 .chp 文件中。
第 4 步 - 将项目导入 CALHYDRA
1。启动 CALHYDRA

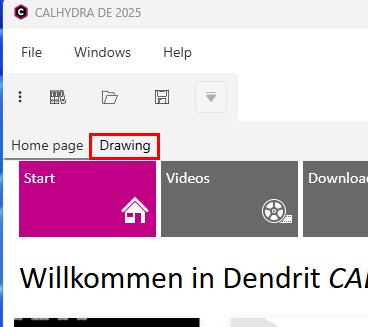

2。从主页切换到绘图选项卡

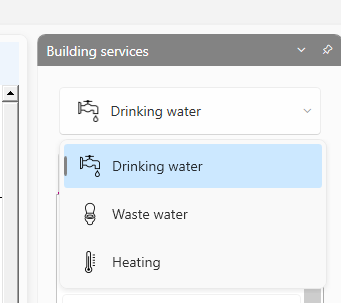

3。在楼宇服务下选择相应的服务： 饮用水、废水或暖气
4。使用 文件> 导入管网 加载在步骤 3 中导出的 .chp 文件
CALHYDRA将在其等轴测视图和表格视图中显示导入的管网。

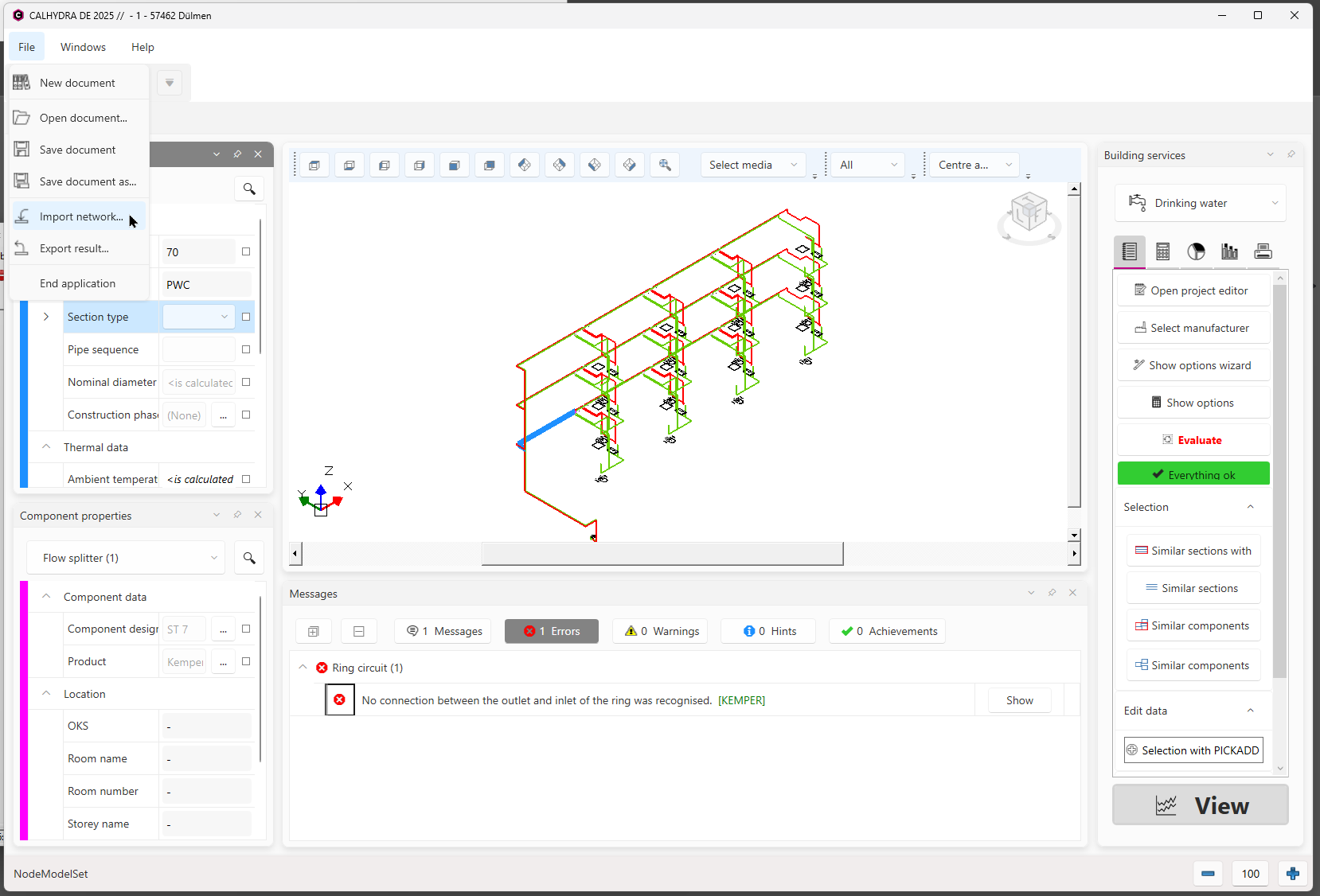

将管网导入 CALHYDRA
如果管网中包含特殊对象（如饮用水存储或加热器），CALHYDRA 可能会提示您从其数据库中选择合适的产品。
步骤 5 - 在 CALHYDRA 中运行计算
步骤 6 - 从 CALHYDRA 导出结果
1。计算成功后，使用 文件> 导出结果
该文件通常使用 .calhydraResult 格式。
2。将结果文件保存在可访问的位置

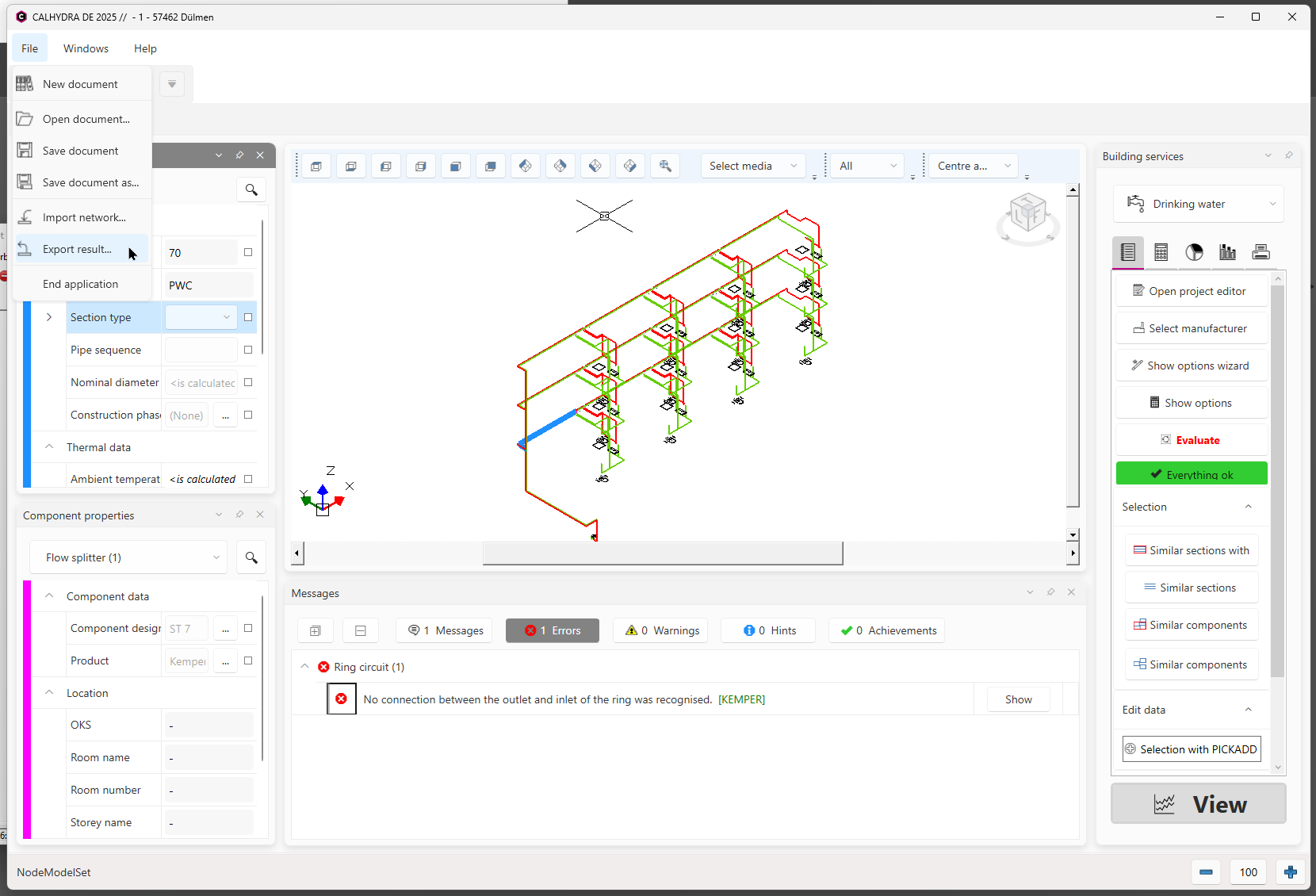

从 CALHYDRA 输出结果
步骤 7 - 导入结果并更新管道尺寸
1。在 Archicad 中，打开相应的 MEP 项目
2。转至 文件> 互操作性> CALHYDRA 连接> 从 CALHYDRA 导入结果
3。浏览在步骤 6 中导出的 .calhydraResult 文件
4。点击打开
Archicad 将使用 CALHYDRA 结果更新所有匹配路径的管道尺寸。
将结果文件导回 MEP Designer
在团队工作中：确保保留要更新 管道元件。 否则，不会进行更新。
•CALHYDRA 系统转换器对话框中的系统/介质映射是否正确？
•Archicad 布设规格中是否存在 CALHYDRA 计算的尺寸？ 否则，布设尺寸将保持不变，不会有错误反馈。
提示：在 Archicad 和 CALHYDRA 中使用相同的布设规格。
•这是一个团队合作项目吗？ 确保已保留即将更新的管道元件。
使用一下模型进行比较：
•导入计算结构前保存版本，以及
•导入后的模型。
模型对比会准确显示出哪些管道的尺寸发生了变化。

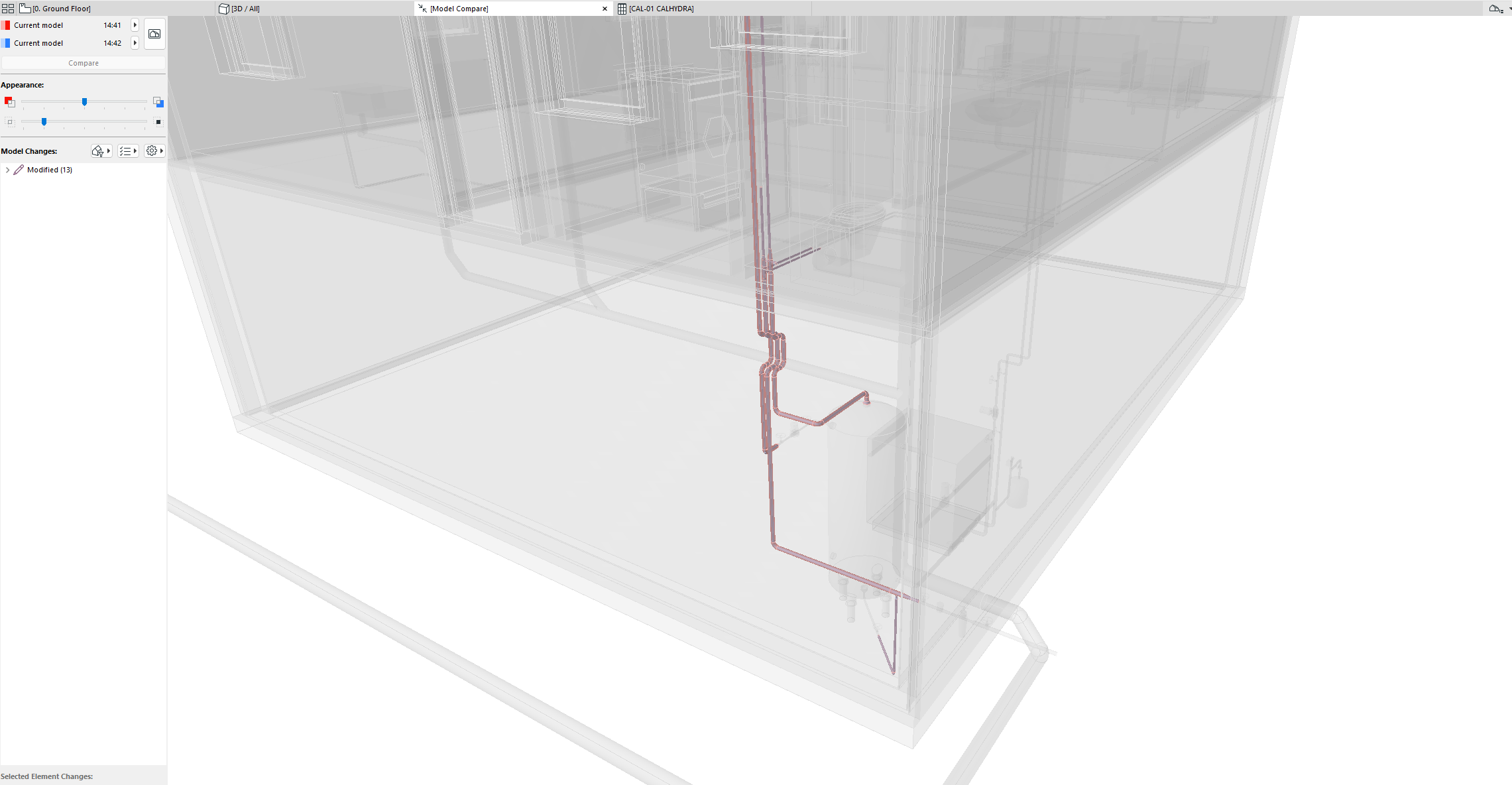

使用模型比较查看变化
为了获得正确的结果，请使用以下提示设置您的 MEP 系统。
废水系统
在 MEP Designer 模型中：
•建模并连接两个独立的 MEP 系统： 通风管道和废水管道
•在 CALHYDRA 系统转换器中，将通风系统映射为 LT（Vent Line）
循环饮用水 (PWH-C)
在 MEP Designer 模型中：
•建模并连接两个独立的 MEP 系统： 主饮用水系统和循环管线。 循环需要作为一个单独的系统，并在 CALHYDRA 转换器中进行相应设置
•对饮用水和循环系统进行单独分类和映射
在 CALHYDRA：
•根据提示选择合适的饮用水存储/加热器对象
供暖和制冷系统
在 CALHYDRA：
•指定 功率 (W) 值：
–点击每个散热器（用热设备），填写功率参数。
–缺少功率参数会导致报错： “在用热设备（名称）中未输入功率。”
•在需要处分配容量（升）数值：
–为正确计算膨胀水箱，请在散热器上设置容量（升）参数。
–如果缺少，则显示 CALHYDRA： "“x个组件缺少容量信息。”"。

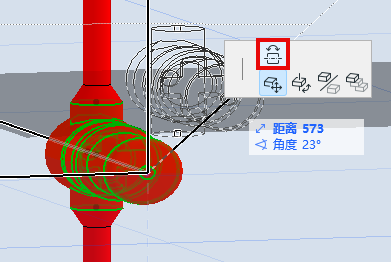

•流向： 如果 CALHYDRA 通知您附件与系统流向相反，请在 Archicad 项目中使用 "翻转方向 "命令纠正附件流向，然后重新导出。
雨水系统
在 CALHYDRA：
•设置屋面排水目标排水量（l/s）参数
•确保屋面排水管网建模清晰、分类正确
–如果缺少，则显示 CALHYDRA： "该流程没有分配到某个区域，也没有确定的目标流程。
•不支持在单个导出中混合多个专业
–如果 CALHYDRA 项目同时包含多个专业的系统，CALHYDRA 将不会继续计算
–每次仅限为一个专业模块设置导出/转换器配置。
•目前不支持的系统
以下情况被明确排除在外，无法进行可靠的计算：
–冷水循环
–分流器
–供热和制冷系统的复杂水力管网
•分类完整性要求
–请勿删除或重命名 CALHYDRA 分类系统
–您可以重新组织或删除单个条目，但系统名称必须保持不变，映射才能正常工作
饮用水计算
•DIN 1988-200:2012-05
•DIN 1988-300:2012-05
•DIN 1988-500:2011-02
•DIN 1988-600:2010-12
•DVGW Arbeitsblatt W 551:2004-04
•VDI/DVGW-Richtlinie 6023:04-2014
•VDI-Richtlinie 6003: 2004 年 10 月
•DVGW-Arbeitsblatt W 575
排水计算
•DIN EN 12056
•DIN 1986-100
