拉伸1D构件

沿其长度（本地X轴）拉伸1D构件，以便它可以连接到附近的另一个构件。

对于每个拉伸调节器，您可以设置最大允许拉伸距离（“最大拉伸”）。此距离是在未调整的1D构件节点和/或未调整的2D构件平面之间测量的。

注意：定义的公差为长度类型值：个性设置 > 工作单位中的长度单位可应用于此处。



将1D构件拉伸到1D构件

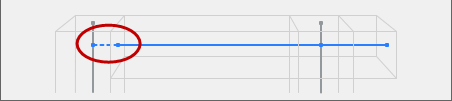

将1D拉伸到1D（一个到另一个）

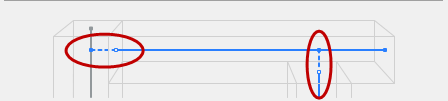

将1D拉伸到1D（相互之间）





将1D构件拉伸到2D构件

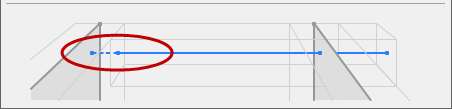

将1D拉伸到2D（一个到另一个）



将1D拉伸到2D（相互之间）



1D柱向下拉伸到达2D板；
板边缘拉伸至侧面梁

参见调整相连的末端。
