拉伸2D构件

拉伸2D构件多边形的一部分或全部一条边，以便它可以连接到附近的另一个构件。

对于每个拉伸调节器，您可以设置最大允许拉伸距离（“最大拉伸”）。此距离是在未调整的1D构件节点和/或未调整的2D构件平面之间测量的。

注意：定义的公差为长度类型值：个性设置 > 工作单位中的长度单位可应用于此处。



将2D构件拉伸到1D构件

拉伸2D到1D（一个到另一个）



将2D拉伸到1D（相互之间）



1D柱向下拉伸到板；
拉伸2D板的边缘到达侧梁

部分拉伸

选中此选项可仅拉伸2D构件边缘的一部分。如果1D目标元素与被拉伸的2D构件在同一平面上，则适用此规则。


最小分段长度

如果启用了部分拉伸：一个边缘部件至少要达到此长度才能拉伸。



将2D构件拉伸到1D构件

拉伸2D到2D（一个到另一个）



将2D拉伸到2D（相互之间）

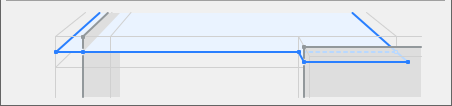

部分拉伸

选中此选项可仅拉伸2D构件边缘的一部分。如果2D目标元素与被拉伸的2D构件在同一平面上，则适用此规则。


最小分段长度

如果启用了部分拉伸：一个边缘部件至少要达到此长度才能拉伸。
