偏移1D到2D

偏移总是在一个方向上发生（一个到另一个）：调整的构件将偏移到其目标构件；目标构件将保持不变。

调节器偏移1D构件到目标2D构件最近的边缘（而不是最近的点），前提是目标边缘仍然在“最大偏移”范围之中。

1D到2D偏移选项

让我们用连接到柱的2个墙为例。每个墙具有不同的核心厚度，并且以外表面与柱对齐的方式放置。

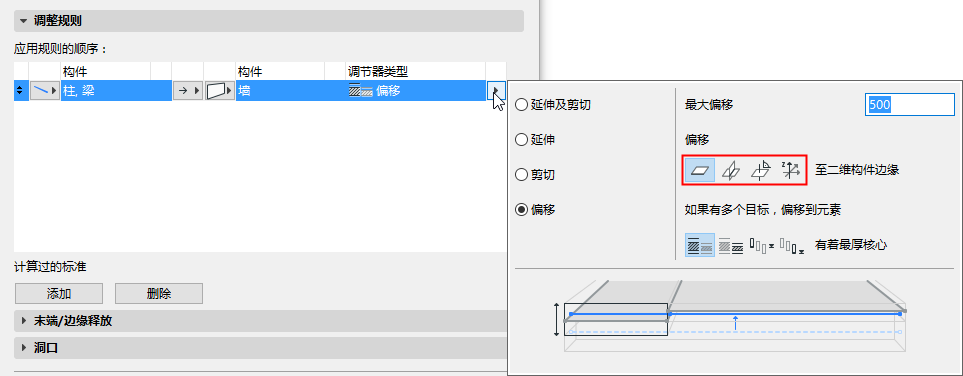

单击“偏移调节器类型”的箭头以选择“1D偏移到2D”的选项。

设置最大允许偏移距离。

从四个偏移逻辑选项中选择。

各选项的说明见下表。

注意：如果您还激活“仅在全局Z方向上偏移”，则“查找边缘”选项仅限于Z方向。

仅全局Z方向

如果1D构件应当仅在全局Z方向偏移，则勾选此复选框。其他方向的偏移将不适用。

参见有多个目标构件时的偏移选项。
