范例1 偏移梁到板


启动结构分析模型,我们看到梁的1D构件(轴)与板没有连接:缺少对结构分析非常必要的连续性。

解决方案是生成将梁的轴偏移到板的规则。

构件组1:梁

构件组2 板

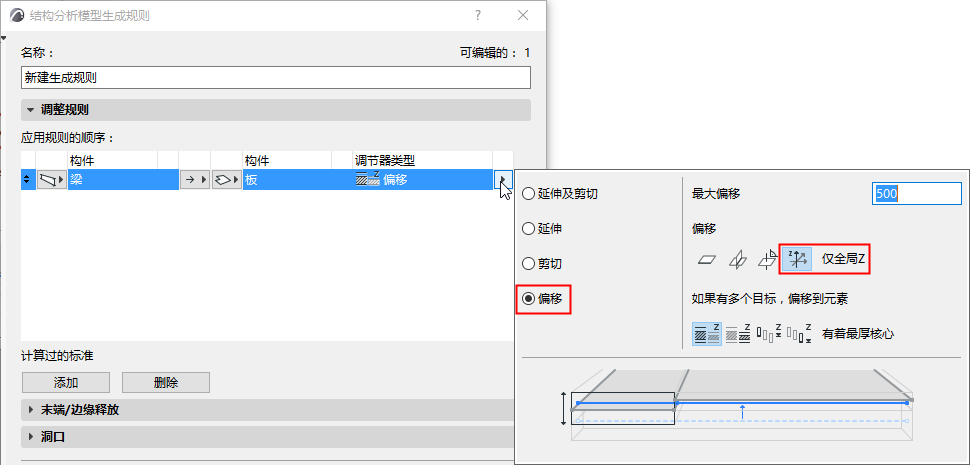

方法:一个到另一个(调整梁到板)

调节器类型:偏移

额外选项,包括最大允许偏移。

在此例中,我们使用全局Z方向。

注意:定义的公差为长度类型值:个性设置 > 工作单位中的长度单位可应用于此处。


点击确认应用该规则。此时梁的轴被偏移到了板的平面(沿着Z轴的方向)。

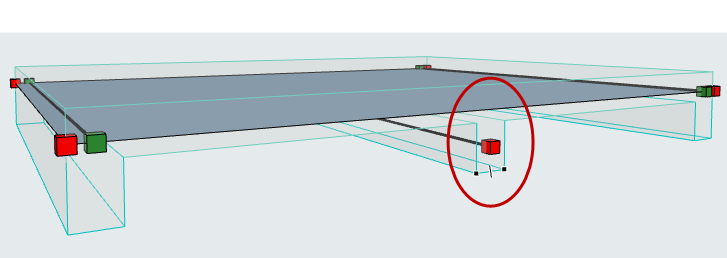

但是梁还有一个轴(中心梁)是保持在原位的。看起来这是一个错误。

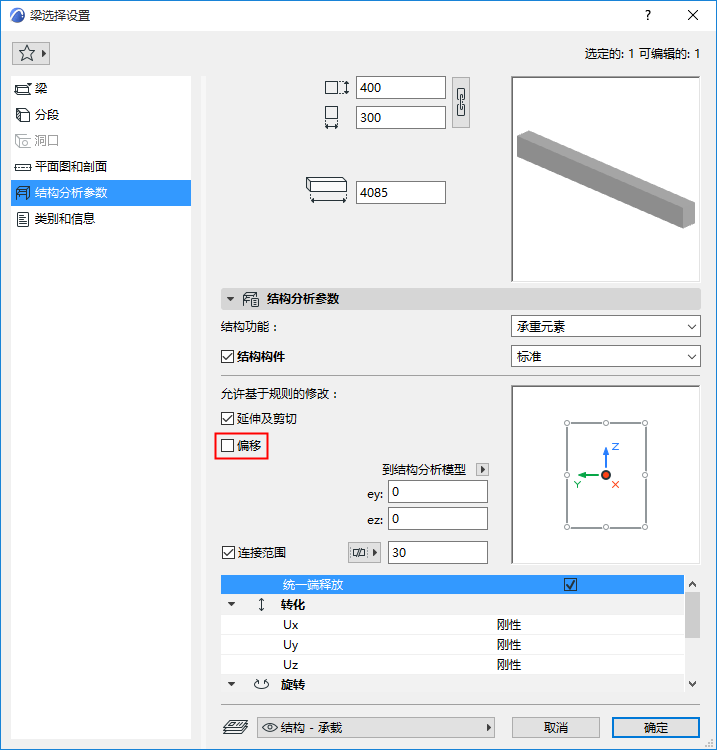

选择中心梁并检查其设置。此处,梁很明显没有参与到偏移规则,因为在元素层面的偏移设置(位于梁设置—结构分析参数面板)并未被勾选。


请通过以下步骤解决此问题:

请勾选梁设置中的偏移复选框。

点击确定关闭设置对话框。

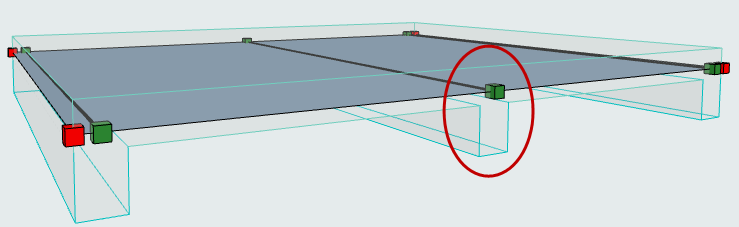

现在模型就会自动应用所定义的生成规则啦。现在梁的轴就会根据规则偏移了:


当前规则沿着Z轴方向将梁偏移到板。此模型的结构被认为是正确的。

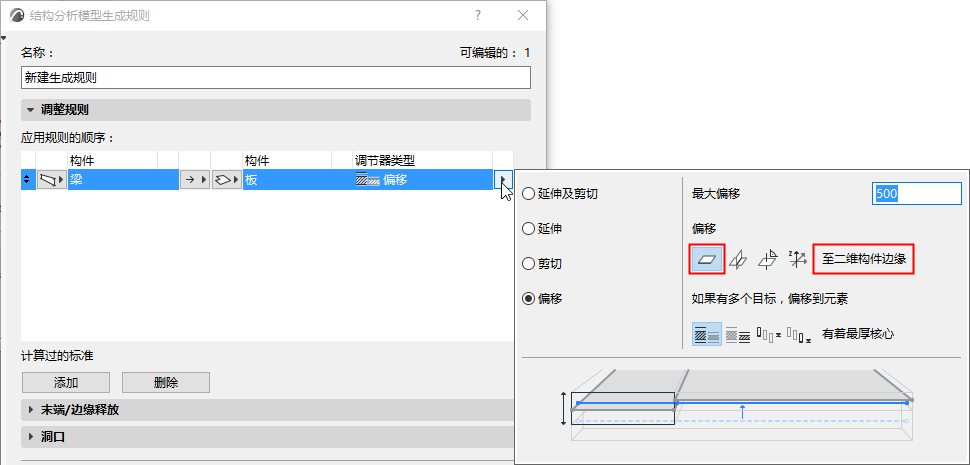

您也许更倾向以下选项:梁的轴被偏移到板的边缘。

在生成规则中调整此选项:


点击确认应用该规则。

此时,两个边缘梁的轴被偏移到板平面的边缘(而不是如上例那样在竖直向上的方向,上例中的“全局Z轴偏移”复选框被选中)。

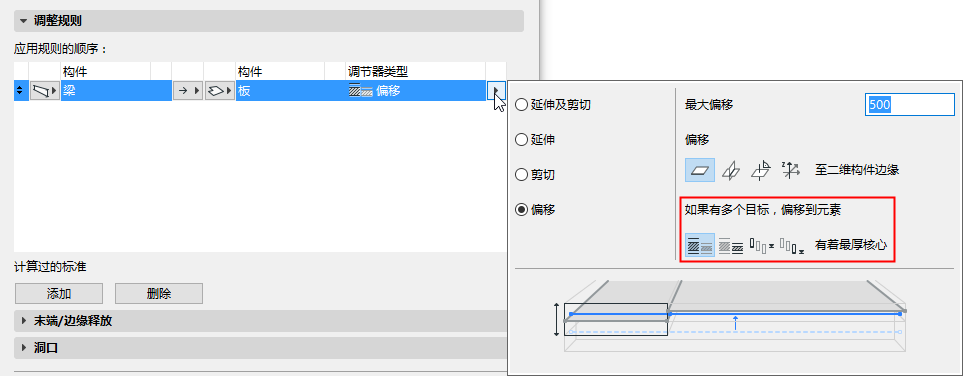

如果元素可以被偏移到多个目标元素,则请明确定义一个目标。

预览图形有助于您理解每个选项:


参见有多个目标构件时的偏移选项
