范例3 捕捉

我们继续上面的例子。对角线支撑仍然没有满足连续性的要求，在结构分析软件的后期处理中可能会导致一些问题。

用户应适用“捕捉”调节器来相应作出调整。

这将是的结构轴旋转从而将其末端节点连接到通过“拉伸”调节器生成的梁柱连接。

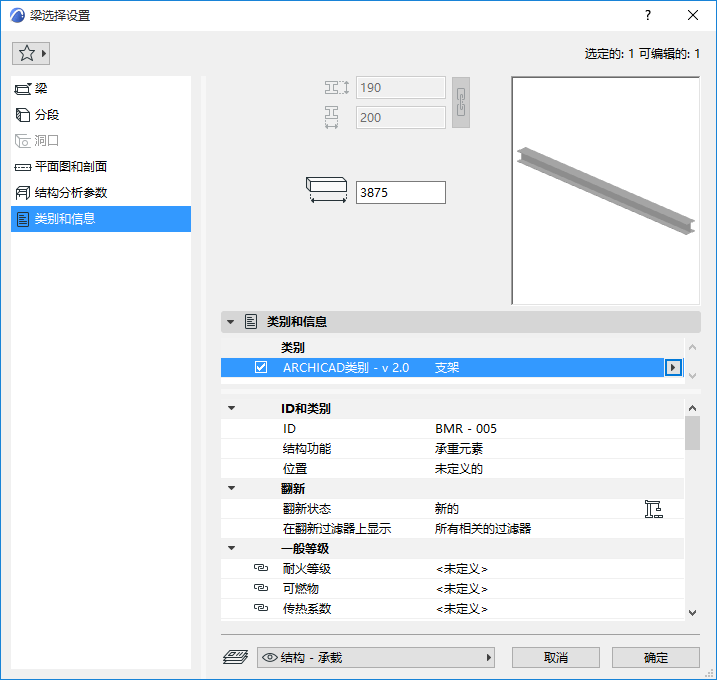

请注意将调节器定义为仅应用于正用作模型支撑元素的梁。在本项目中，此类梁被分类为“支撑”。

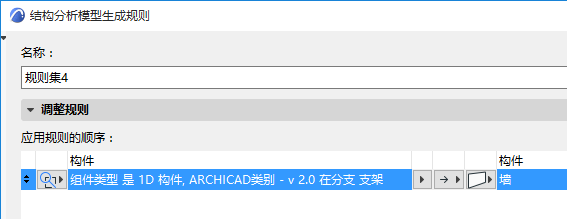

将捕捉规则定义为仅调整分类为“支撑”的1D构件：

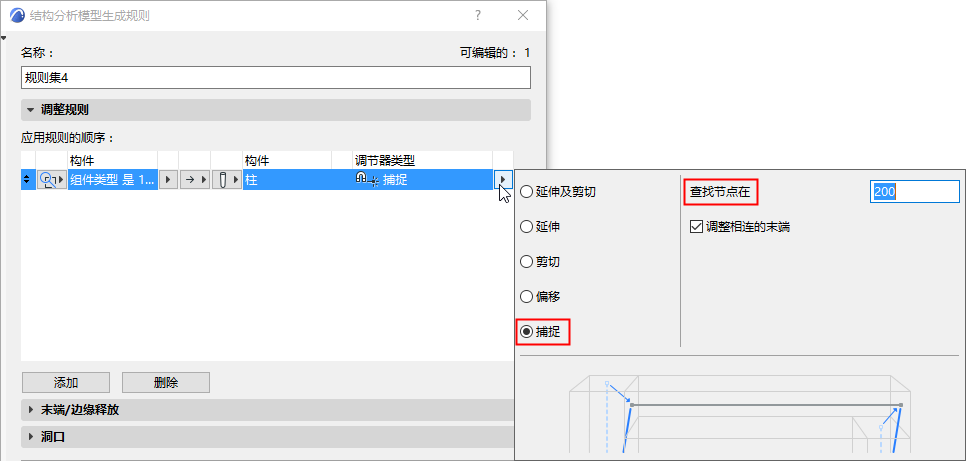

调节器类型让您能够定义目标捕捉节点的最大距离。

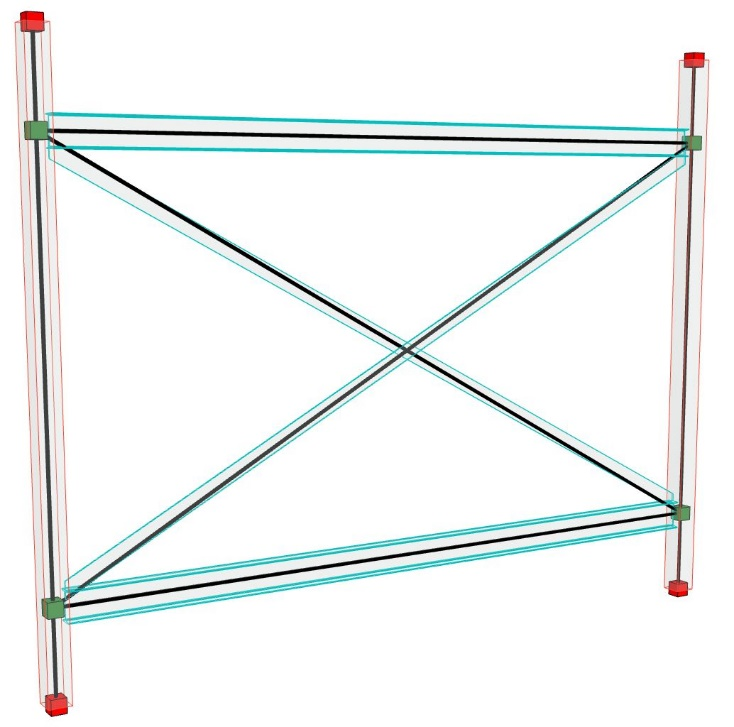

对角支撑会捕捉到柱。
