此调节器与“拉伸”相反：它会缩短重叠的结构分析构件。

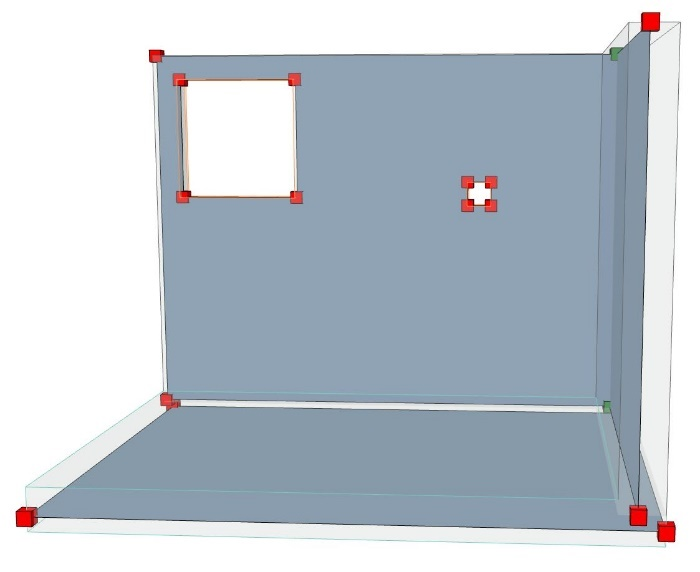

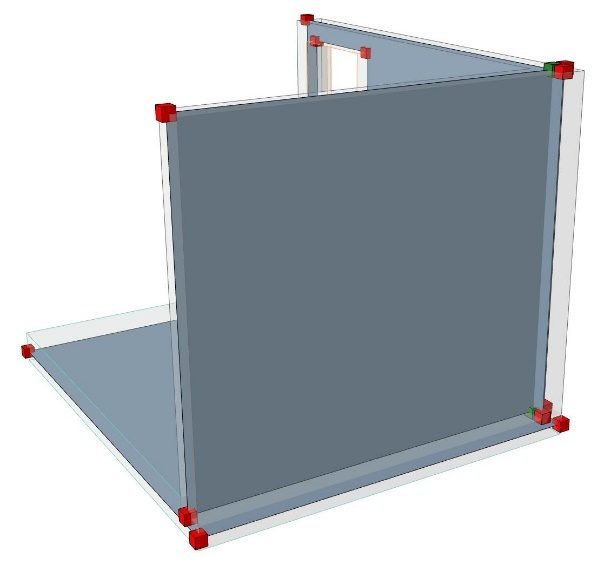

打开结构分析模型的可见性即可发现以下问题：
–墙与板之间的间隙；
–板的边缘与墙没有对齐；
–墙在转角处互相重叠。
1。如要解决第一个问题，请使用“拉伸”调节器拉伸墙到板。
2。第二个问题的解决办法是使用“缩短”调节器缩短多余的板，使其对齐至墙的边缘。
–参数：在此例中，我们会剪切整个边缘，因为板沿着整面墙的长度放置。因此，取消勾选“部分缩短”选项。

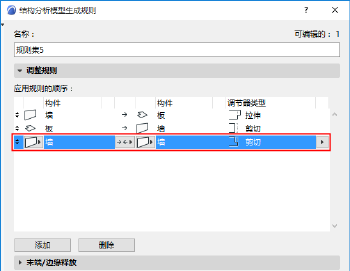

3。解决第三个问题需要我们缩短在拐角相交并重叠的两面墙的边缘。此处，墙既是修饰器又是目标元素，规则运行方式是“相互之间”，因为两面墙都必须被分析和剪切。

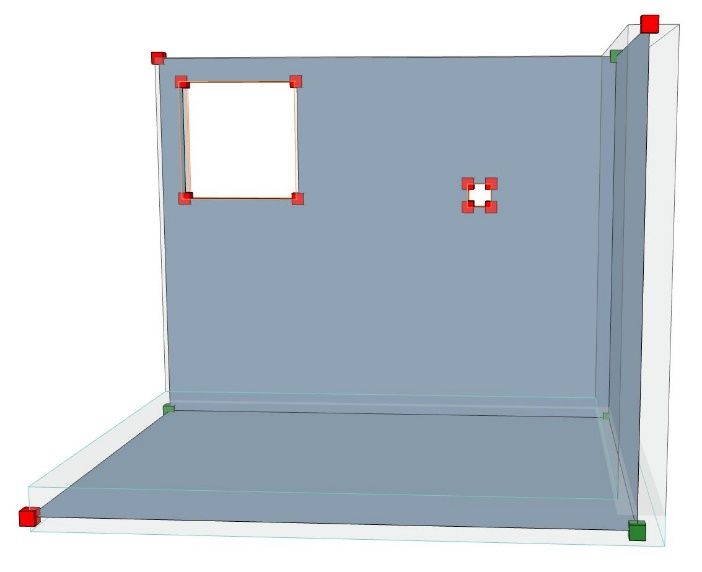

调整过的结构分析模型如下所示。
