其他材料映射:按元素属性值

在某些情况下,您可能需要将多个SAF材料映射到单个Archicad建筑材料。

如要添加一个额外层级的映射,请按照以下步骤:

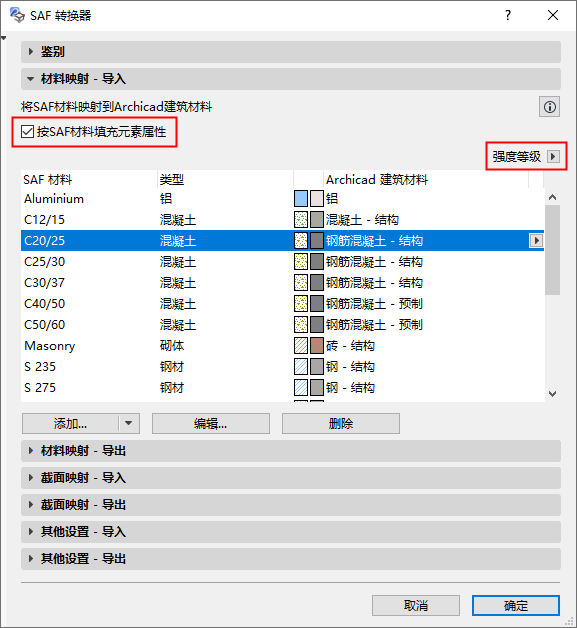

1。选中该框,以包含‘通过SAF材料填充元素属性’.

2。属性弹出窗口现变为可用。点击选择元素属性(如强度)以区分建筑材料。


通过在映射定义中包含此属性值,可以基于不同的属性值创建多个映射。

重要须知:

在一个给定的Archicad模型中,只有单个元素属性才能被用作SAF材料映射中的值。

只有字符串类型的元素属性才能被用作SAF材料映射。

属性值必须分配给Archicad元素(例如,分配给梁和墙),而不是分配给其建筑材料。
