转到文件>互操作性>SAF> SAF转换器。
使用杂项设置--导出面板，以获得以下选项：
在各个接收软件中，目录中的横截面会根据主1D构件的本地坐标系（LCS）所定义的默认XYZ方向放入工作空间。

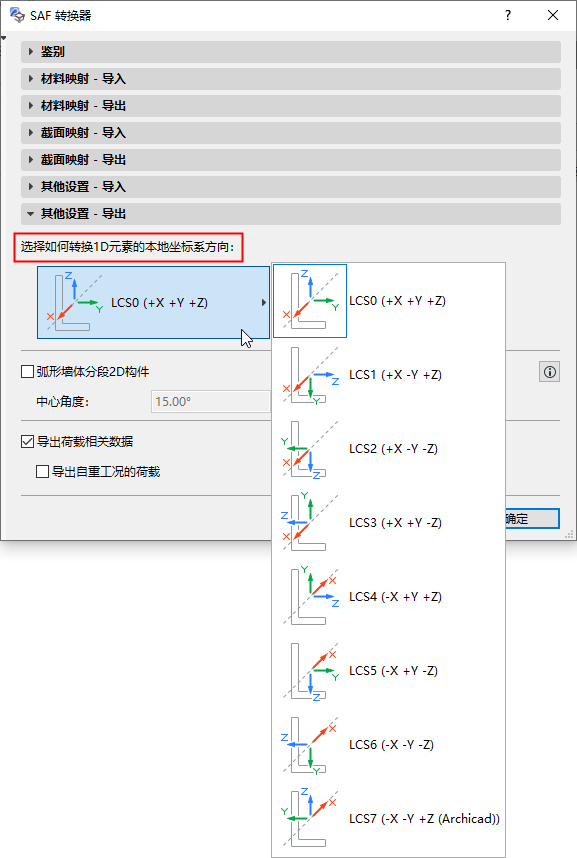

: 由于LCS标准会因软件而异，故而须选择接收软件所使用的标准：点击在SAF导出转换器面板中显示的LCS标准。
在SAF文件导出时，Archicad将相应地转换输出元素，以便在接收软件中正确定向1D构件的横截面。
我怎么知道选择哪个本地坐标系？
若导入了针对特定软件优化的预定义SAF转换设置，则本地坐标系已被正确定义。

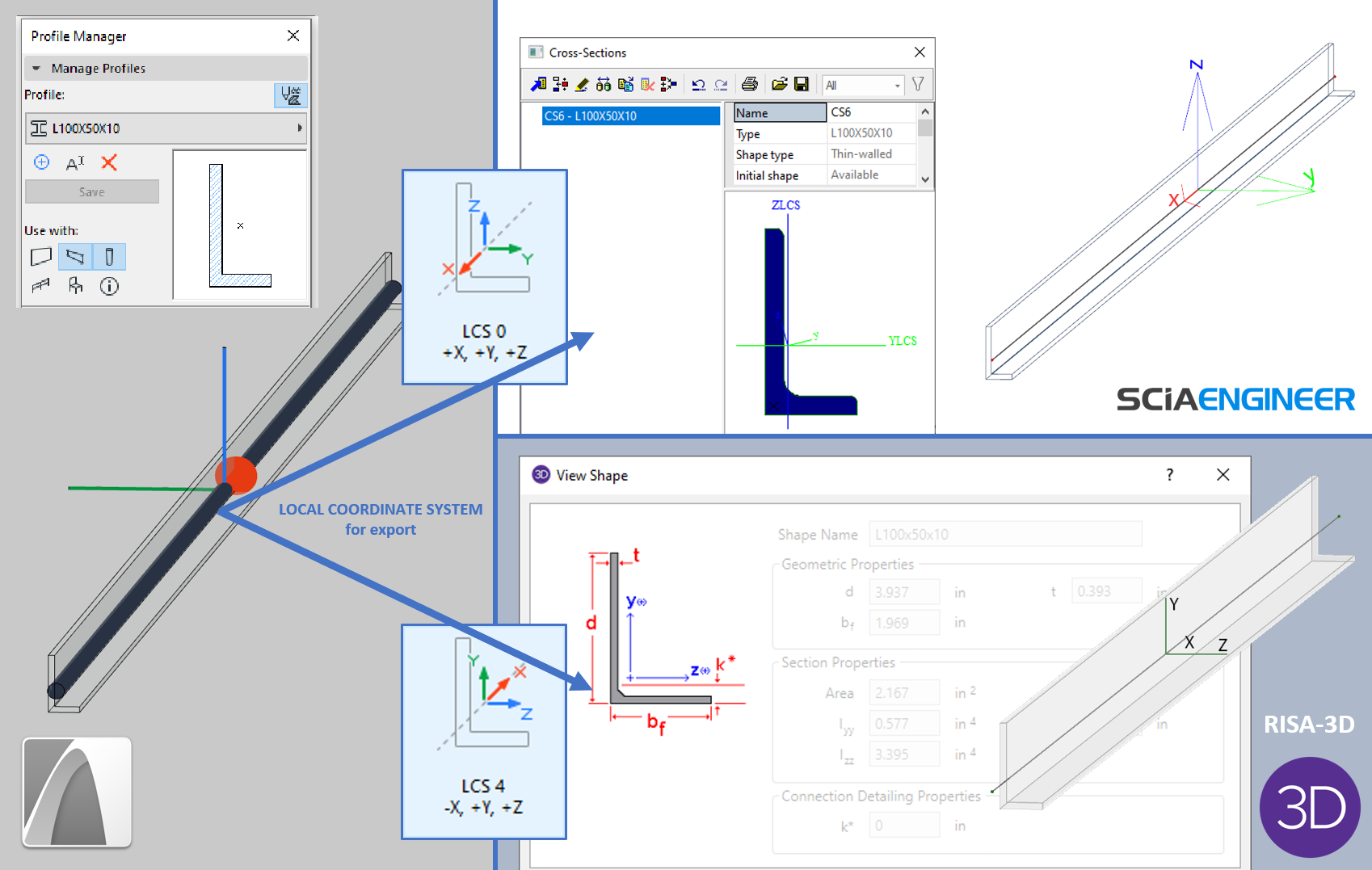

要识别接收软件所使用的LCS，请执行以下操作（并查看下图）：
1。将一个L形的Archicad截面属性映射到接收程序中的对应属性。(使用非对称截面--如L，其方向非常明显。)
2。在接收软件中，使用默认的位置放置相应的L横截面（不需要额外旋转或镜像），使其"面朝"方向与Archicad截面的方向相同。
3。在1D构件的LCS中查看所放置横截面的位置。一般而言，欧洲软件（如SCIA引擎）使用LCS 0，而美国软件会使用LCS 4（如RISA-3D）或LCS 3。
4。在SAF导出转换器中，选择与您的接收软件对应的LCS选项。
注意：不需要在SAF导入转换器中设置LCS。导入SAF文件时，Archicad会基于“横截面LCS”模型数据，自动将导入的元素位置加以转换。

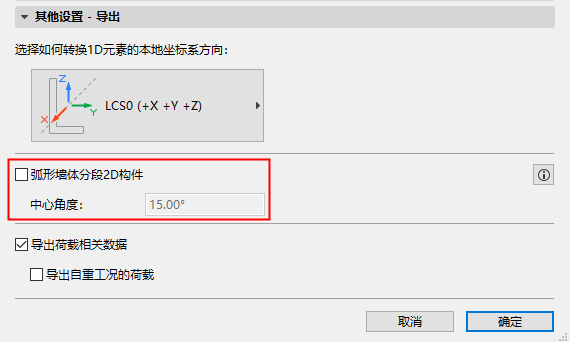

弧形墙体分段2D构件
此设置影响从弧墙生成的2D元素的SAF导出。
默认情况下，“分段”处于禁用状态。如果您的结构分析软件可以处理由曲面墙生成的弯曲的2D构件，则不用勾选该复选框。
什么时候您应该启用分段？
仅当接收结构分析软件无法 处理弧面墙时，才选中此框。弯曲的2D构件将作为多个分段导出。
在中心角度字段：为分段定义最大中心角度。
–得到的分段会接近您所定义的中心角度（不会超过），但也可对其做以下调整：
-如果弯曲墙的终点旁边有额外的节点（例如，连接元素与墙相交处的结构节点）, 那么则会创建分段以使他们的终点与现有的节点重合。
-基于这些节点位置，实际的中心角度值（和分段长度） 会有所差异。
特别注意
–如果启用弧墙2D元素分段: 接收软件将生成其他分段端点，以与连接到弯曲墙的任何“结构支撑”和“结构分析链接”的节点重合。
–导出的墙分段的新生成的内部边缘会将边缘释放设置为刚性（无论原始墙边缘的释放值是多少）。
导出荷载相关数据
默认强开下启用。
如果要在将结构分析模型导出到SAF时忽略所有与荷载相关的数据，请禁用此设置。
例如，在以下涉及数据往返的场景中：
•结构软件使用Archicad无法识别的载荷数据
•建筑师选择不将SAF文件的荷载数据合并到Archicad模型中
在这种情况下，往返数据交换过程可能导致与荷载相关的数据丢失。如要避免数据丢失，您可以选择禁用该复选框。荷载数据将被忽略。
导出自重工况的荷载
默认关闭。
大多数分析程序不处理来自外部程序的自重荷载。
