更多说明，参见绘图。
点云数据文件 (.e57)
参见使用点云工作。
导入任何包含xyz数据（如测量数据）文本文件或相似数据，从而自动创建网面元素。
注意：将.xyz文件转换为放置在点云对象，见使用点云工作。
注意：此文本文件必须包含行数据，每个行包含三个数字条目。可以在行数据之前放置附加数字ID。在数据条目之间使用分隔符。分隔符必须一贯使用。此分隔符可以是冒号或空格；假设没有在此文件中使用相同字符作为十进制标记的话，也可使用逗号或句号。在3个数字（或在添加ID的情况下，则为3+1）之前或之后添加非数字条目的任何行都被认定为"评论"，并不计算在内。若文本文件中的数据以不统一的格式输入，关于文件格式不可读入的警告将出现。

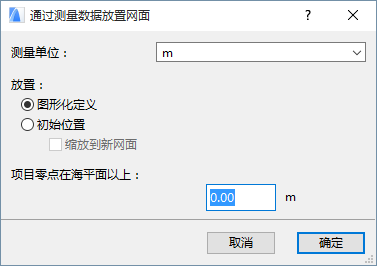

1。点击 文件> 互操作性 > 通过测量数据放置网面
2。在出现的目录对话框中，浏览包含所需数据的.txt或.xyz文件。
–测量单位：输入测量数据的单位。
放置：
–图形化定义：可点击鼠标在所需位置放置网面。
–使用数据文件的坐标：将根据测量数据文件中定义的零点放置新网面。
在此例中，放置之后可选择性缩放新网面。
项目零点在海平面以上：输入项目零点在海平面以上的标高（以已定义的测量单位）。在将测量数据文件的z值转换为网面时，Archicad将此数据考虑在内。
