创建新的自定义IFC属性

IFC属性是分配给IFC实体的附加（多数是IFC的指定类型）参数。标准，被称为“IFC2x3方案”数据，由buildingSMART定义并被保存在性能设置，其名称以前缀 “Pset_”开始。

可能希望创建自定义属性或属性集（如工作室标准属性集）。

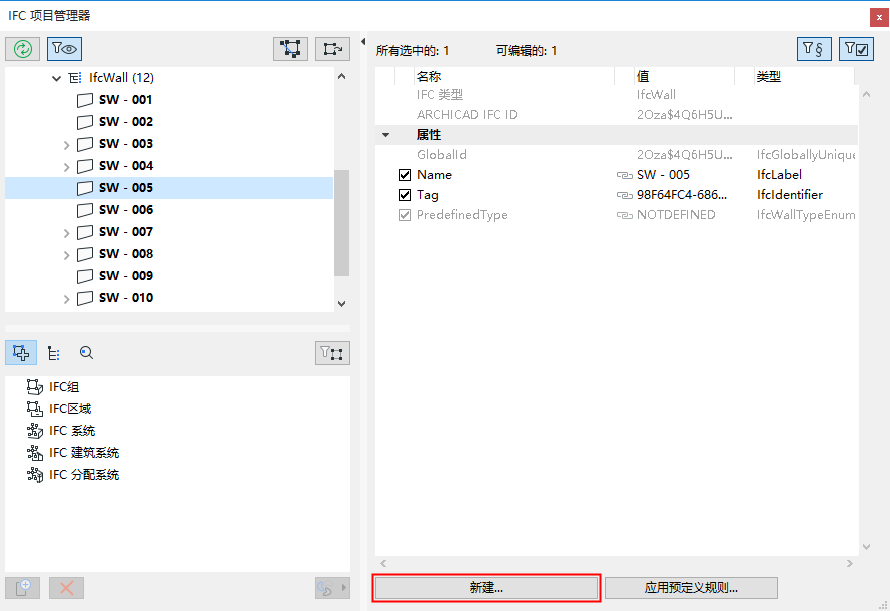

1。在IFC项目管理器中，点击新建。

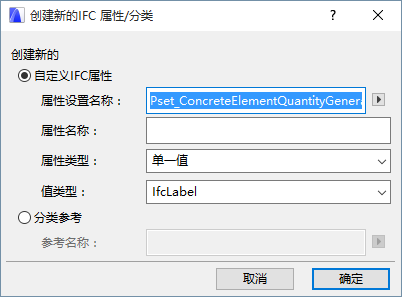

2。在弹出的对话框中输入一个新的自定义属性集名称（预设）; 否则从对相同元素类型预先定义的现有的属性设置名称中选择(点击箭头图标来访问该列表)。例如，如果您为一个IfcWall创建了一个新的属性，列表包含所有之前分配给其他IfcWall的预设值名称。

注意：要避免出错（并且要保持标准属性定义的规则），向自定义属性设置提供名称时，不要使用标准“Pset”前缀。

3。输入新建信息名称。

4。选择一个信息类型（单个、枚举、复杂等等），如下表所述。

属性类型：	定义
单一值	一个属性对象，它有单个被分配的值（数字或描述）。
枚举值	一个属性对象，它的值从枚举中选择。
界限值	一个属性对象最多有两个被分配到的值（数字或描述），第一个值指定了上限并且第二个值指定了下限。
列表值	一个被分配有两个列表值（数字或描述）的属性对象，与有两列的表格相对应。
清单值	一个被分配有几个值（数字或描述）的属性，与排序列表相对应。
参考数值（仅IfcCalendarDate）	参考日历日期类型实体（日、月和年）的属性对象。

5。将值类型设置为标签、文本、整数、布尔等。

参见单位转换用于IFC导出

值类型：	定义
IfcAreaMeasure	一个表面范围内的真实的类型值。值必须设置为平方米，但是要依据面积单位设置在导出中的重新计算。
IfcBoolean	简单的布尔类型的定义的数据类型。值：对或错。
IfcIdentifier	一个标示符是字母数字字符串（最多255个字符），它允许识别个体的事情。它可能无法提供自然语言的含义。
IfcInteger	简单的整数类型的定义的数据类型。在IfcInteger中包含的比特数是不受限制的，但是在实践中它是实现特定的。
IfcLabel	标签是可以被某物参考的术语。IfcLengthMeasure它是一个代表某物的人类可解释的名称的字符串（最多255个字符），并且应有自然语言的含义。
IfcLengthMeasure	距离的真实类型值。值必须设置为米，但是要依据长度单位设置在导出中的重新计算。
IfcLogical	简单的逻辑类型的定义的数据类型。值：对、错或未知的。
IfcMoneteryMeasure	钱数量真实的类型值，不考虑其货币。货币单位可以在货币单位设置中设置。
IfcPlaneAngleMeasure	平面图中一个角度的真实的类型值。值必须设置为弧度，但是要依据角度单位设置在导出中的重新计算。
IfcPostiveLengthMeasure	长度测量应该大于0。值必须设置为米，但是要依据长度单位设置在导出中的重新计算。
IfcRatioMeasure	相同种类的两个物理数量之间关系的真实类型值。在百分比中给出的输入以十进制值表示：例如，25% 变成0.25。
IfcReal	简单的真实类型的定义的数据类型。真实的领域都是理性的、非理性的和科学的实数。这里的精度是不受限制的，但是在实践中它是实现特定的。
IfcText	意在被读取并被人理解的字符的字母数字字符串。仅用于信息的目的。没有字符数限制。
IfcTimeMeasure	持续时间周期的真实的类型值。时间单位必须在时间单位设置中设置。
IfcVolumeMeasure	主题的实体内容的真实的类型值。值必须设置为立方米，但是要依据体积单位设置在导出中的重新计算。
更多类型…	见 “按字母顺序排列” > “定义的类型Defined Types”中的定义： https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

。

注意：未在上述表格中列出的所有其他的“测量”-；类型属性被处理并且导出时不带任何单位设置。

•新创建的IFC数据将出现在定义的信息集中，或者在IFC项目管理器的“类别参考”下，以及列示参数中的元素设置对话框。

•这样新创建的IFC数据以前面带一个红色X显示，意味着您可以在任何时候删除它们。
