如何创建映射规则

1。选择您需要映射的IFC属性。斜体类型的数据不可被映射。

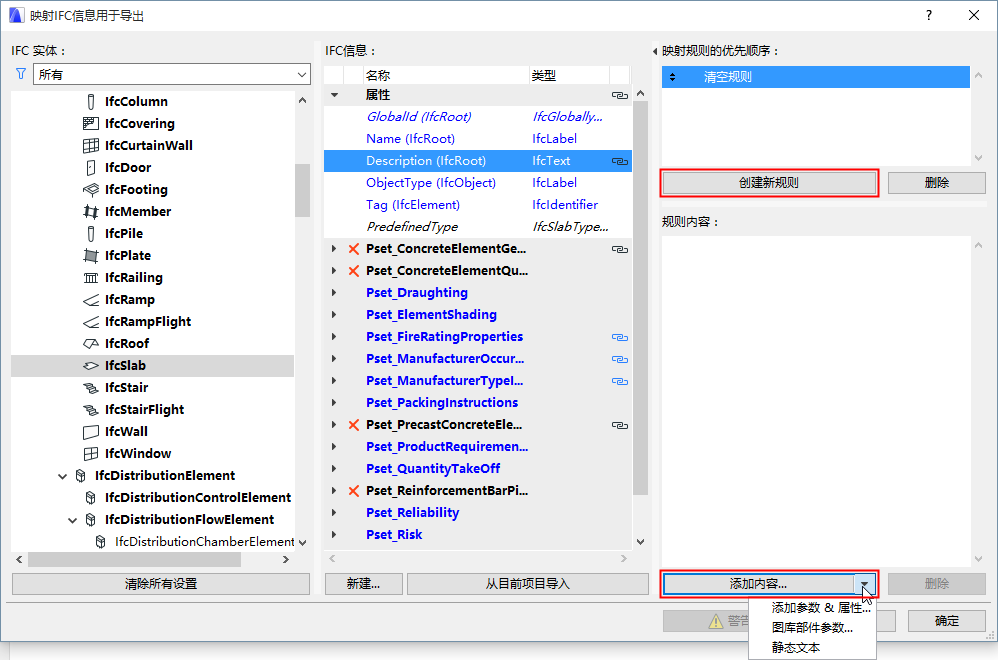

2。点击新建规则按钮。出现 “空白规则”字段。

3。从“添加内容”下拉式按钮中选择内容类型字段：

–参数 & 属性

–图库部件参数

–静态文本

注意：如果规则包含一个以上字段，字段总是被转换为一个字符串的字段连接。

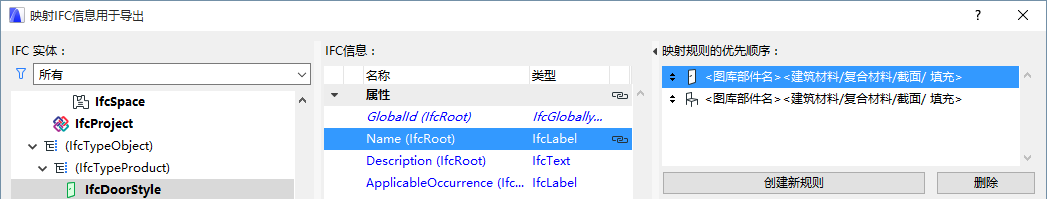

您可以向单一信息分配多个规则。这是有用的，例如，如果几个工具将生成相同的IFC元素类型。将按它们出现在用户界面中的顺序应用规则：第一个有效的规则将被应用。

分割字符串

字符串类型的字段可以拆分。

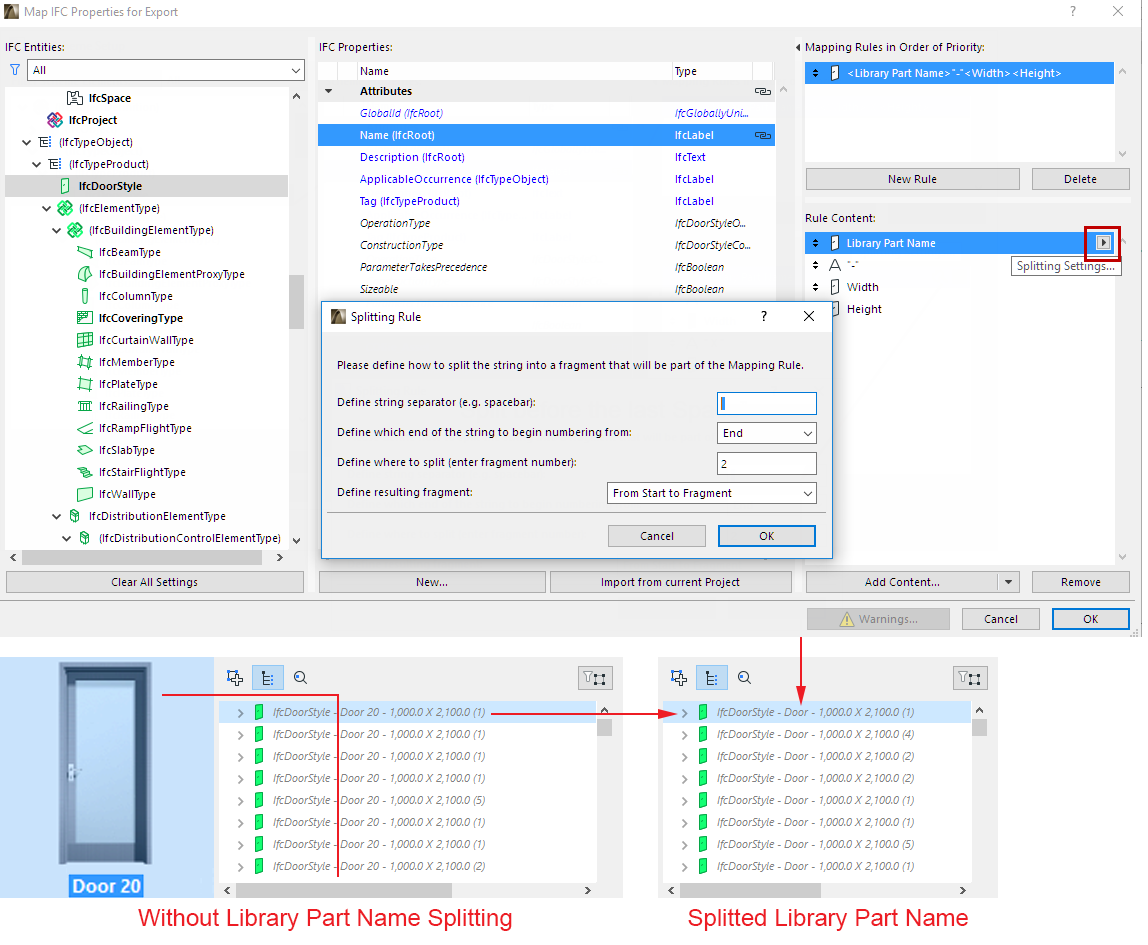

在规则内容中，对于选定的字符串类型字段：点击弹出的窗口，打开拆分设置：

例如，使用拆分来剪出图库部分名称的一个特殊片段。

图库部件参数

图库部件参数可以用两种方式设置：

•图库部件相关的：选定的图库部件参数将只影响包含该参数的元素。如果图库部件参数在对象子类型水平中定义，那么参数映射也将发生在子元素上。例如，如果我们映射了GS门对象子元素的 “gs_list_cost”变量参数，那么映射将对GS门（诸如门、双门、金属门等）的子图库部件元素的所有门（和ifcDoors）有效。见下面的例子。

•图库部件独立：参数变量（例如，“gs_list_cost”）将对映射有效，不管选择哪个图库部分。例如，如果您选择了双门的“gs_list_cost”参数用来映射作为图库部件的独立参数，那么，映射将发生在访问 “gs_list_cost” 参数的每一个门上。如果门参数被用来在IfcElement层高上映射，那么它将映射IfcElement子实体的所有IFC实体，并且包含 “gs_list_cost”参数（诸如家具元素，例如扶手椅和椅子）。见下面的示例。

注意：如果映射规则包含未在项目中加载的图库部件参数，则此规则、映射的IFC数据和映射的IFC实体数据均以红色显示。
