一个模型视图定义，基于模型交换的目的，推荐对IFC模型应包含的数据和元素使用MVD (或IFC视图定义) 。
“模型视图定义”由“buildingSMART国际”定义，或者由其他机构和利益集团定义。

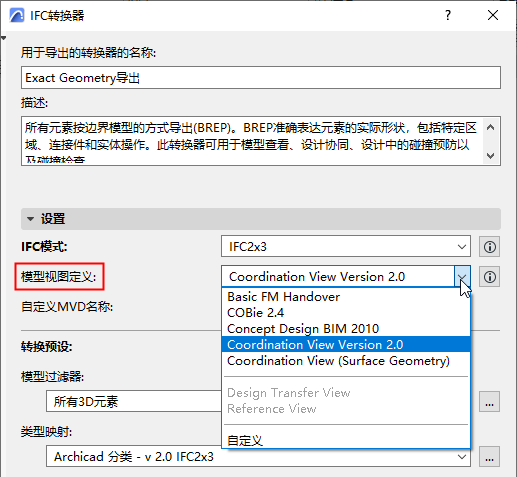

IFC导出和导入支持以下模型视图定义（在导出转换器设置中选择一个MVD）:
IFC2x3 模式
•当前，协同视图是IFC方案的最广泛实施的视图。其主要目的是允许建筑学科、结构工程和建筑服务之间的建筑信息模型共享。其包含了空间结构、建筑和建筑服务元素的定义。Archicad符合IFC2x3 Coordination View 2.0的导入和导出：
•IFC2x3 协调视图 (表面几何) 是协调视图的简化的发布格式（如一个子集）。这种格式适用于在设计和碰撞分析过程中查看（因为所有IFC浏览器支持这种格式）、设计协调、预防碰撞，与IFC4 参照视图。“协调视图（表面几何）”意味着每一个元素以BREP（边界表示）几何图形来导出。这种方法最接近于重新生成元素的真实形状，以及其特殊部分、连接和实体操作。(然而，元素参数将丢失，且来自于导入IFC文件的BREP元素也被转换为不可编辑元素。)
•IFC2x3 基本的FM交接视图 是协调视图的扩展版本(通过buildingSMART发展)，它定义了设计应用的常规要求来保证设备管理的交接。基本范围可以作为用于设备的空间和技术系统空间和设备列表总结。技术上，基本的FM交接视图满足下列超出上述协调视图的要求：能够对空间（空间限制、IFC系统）分配装备和设备组分，对区域（IFC区域）分配空间，对空间和组分分配一个分类（分类参考），对组分分配生产商基本属性（标准的或自定义的IFC属性）， 对空间（空间边界）分配门和窗，对组分分配类型信息（IFC类型产品）以及用于所有项目组分和空间结构的导出基本量。通过buildingSMART和其他机构定义的各种项目中需要MVD。COBie (施工作业建筑信息交换)就是一个例子，一个用于设备管理信息移交的规范。它是一个用于建筑模型信息子集交付的电子表格数据格式，而不是用于几何模型信息。生成的数据输出可通过免费或商业转换程序轻松转换为COBie文档。
•还有其他几种“模型视图定义”（通常是协调视图的扩展版本），由buildingSMART国际以外的一些机构或开发团队详细说明。
IFC4 模式

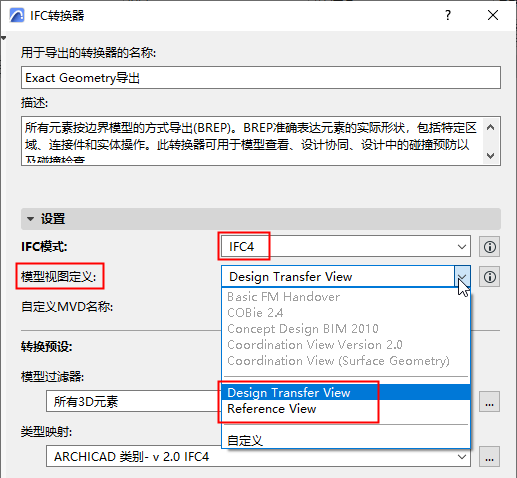

IFC4方案进一步地将协同视图分为两个模型视图定义：
注意：IFC4方案并不受到所有应用的支持。如果您确定这可以受到可接收IFC数据的应用的支持，那么就可以使用IFC4方案中的MVD。
•IFC4参考视图：适合所有以参考模型为基础的BIM工作流， 其交换主要是单向的。要求修改的BIM数据，主要是形状描述，由原作者处理变更请求。
–在导出至IFC4时：
-链式墙和梁的关系连接被省略
-建筑材料的表面被省略
•IFC4 设计转换视图：提供建筑信息来支持相互关联的编辑：在参数交换的有限范围内插入，删除，移动，以及修改物理的建筑元素以空间。例如，目标场景是一名建筑师为一名工程师提供了用于特定学科的建筑设计信息，其中可能需要几何修改。需要注意的是设计传输视图并不意味着往返模型交换方案。
所有模型视图定义可以通过支持另外的交换需要的定义来扩展：
•“数量清单”插件视图，增加了为所有空间和建筑元素传输基础数量的能力
•“空间边界”插件视图，将建筑元素添加到空间关系中，支持模型的热量和能量分析
•“2D注释”插件视图，支持额外的2D元素表现和建筑模型注释的转换
