Archicad ‐命令

Archicad参数

IFC实体类型

IFC数据

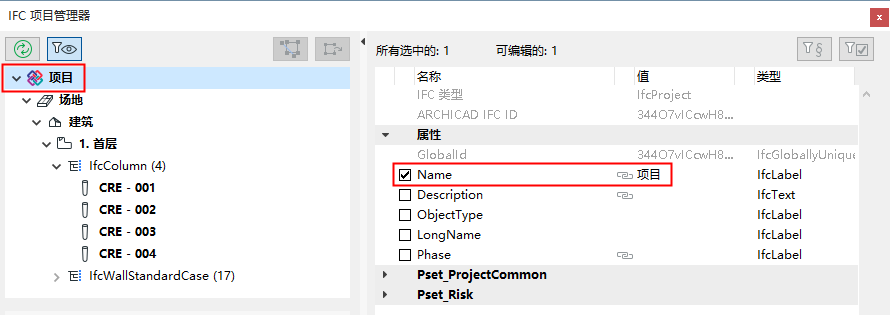

IFC 项目管理器

项目信息

项目名称

IfcProject

Attribute>Name

可视的/ 可编辑的

项目信息

项目描述

IfcProject

Attribute>Description

可视的/ 可编辑的

项目信息

项目 ID

IfcProject

Attribute>GlobalId (参见 如何基于Archicad项目信息控制全局ID（IFC属性）)

-

项目信息

项目状况

IfcProject

Attribute>Phase

可视的/ 可编辑的

地点设置

项目正北方向

IfcProject

Attribute>RepresentationContext>TrueNorth

-

地点设置

纬度

IfcSite

Attribute>RefLatitude

可视

地点设置

经度

IfcSite

Attribute>RefLongitude

可视

地点设置

高度

IfcSite

Attribute>RefAltitude

可视

项目信息

场地名称

IfcSite

Attribute>Name

可视的/ 可编辑的

项目信息

场地 ID

IfcSite

Attribute>GlobalId (参见 如何基于Archicad项目信息控制全局ID（IFC属性）)

-

项目信息

场地描述

IfcSite

Attribute>Description

可视的/ 可编辑的

项目信息

场地完整地址 >场地地址1

IfcSite

Attribute>SiteAddress> AddressLines

-

项目信息

场地完整地址 >场地地址2

项目信息

场地完整地址 >场地地址3

项目信息

场地完整地址 >场地邮箱

IfcSite

Attribute>SiteAddress> PostalBox

-

项目信息

场地完整地址 >场地城市

IfcSite

Attribute>SiteAddress>Town

-

项目信息

场地完整地址 >场地省份

IfcSite

Attribute>SiteAddress>Region

-

项目信息

场地完整地址 >场地邮编

IfcSite

Attribute>SiteAddress> PostalCode

-

项目信息

场地完整地址 >场地国家

IfcSite

Attribute>SiteAddress> Country

-

项目信息

场地总周长

IfcSite

BaseQuantity>GrossPerimeter

-

项目信息

场地总面积

IfcSite

BaseQuantity>GrossLandArea

-

项目信息

建筑名称

IfcBuilding

Attribute>Name

可视的/ 可编辑的

项目信息

建筑描述

IfcBuilding

Attribute>Description

可视的/ 可编辑的

项目信息

建筑 ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (参见 如何基于Archicad项目信息控制全局ID（IFC属性）)

项目信息

联系人全名>联系人前缀标题

IfcPerson

Attribute>PrefixTitles

-

项目信息

联系人全名>联系人名

IfcPerson

Attribute>GivenName

-

项目信息

联系人全名>联系人中间名字

IfcPerson

Attribute>MiddleNames

-

项目信息

联系人全名>联系人姓

IfcPerson

Attribute>FamilyName

-

项目信息

联系人全名>联系人后缀标题

IfcPerson

Attribute>SuffixTitles

-

项目信息

联系人 ID

IfcPerson

Attribute>Id

-

项目信息

联系人角色

IfcPerson

Attribute>Roles

-

项目信息

联系人部门

IfcPerson

Addresses>Postal> InternalLocation

-

项目信息

联系 公司

IfcOrganization

Attribute>Name

-

项目信息

联系 公司代码

IfcOrganization

Attribute>Id

-

项目信息

完整联系地址> 联系地址1

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> AddressLines

-

项目信息

完整联系地址> 联系地址2

项目信息

完整联系地址> 联系地址3

项目信息

完整联系地址> 联系邮箱

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalBox

-

项目信息

完整联系地址> 联系城市

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Town

-

项目信息

完整联系地址> 联系状态

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Region

-

项目信息

完整联系地址> 联系邮编

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalCode

-

项目信息

完整联系地址> 联系国家

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Country

-

项目信息

联系E-mail

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >ElectronicMailAddress

-

项目信息

联系电话号码

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >TelephoneNumbers

-

项目信息

联系传真

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >FacsimileNumbers

-

项目信息

联系网站

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >WWWHomePageURL

-

楼层设置

标高

IfcBuildingStorey

Attribute>Elevation

可视的/ 可编辑的

区域设置

名称

IfcSpace

Attribute>LongName

可视的/ 可编辑的

区域设置

数字 (关)

IfcSpace

Attribute>Name

可视的/ 可编辑的

(元素)> 设置

类别与信息>ID

(IFC元素类型)

Attribute>Name

可视的/ 可编辑的

(元素)> 设置

类别和信息>类别

(IFC元素类型)

Attribute>ObjectType

可见/(导出转换器和类型映射中可编辑)

(元素)> 设置

类别和信息>类别

(IFC元素类型)

Attribute>PredefinedType

可见/(导出转换器和类型映射中可编辑)

(元素)> 设置

类别与信息> 结构功能

(IFC元素类型)

Pset_...Common>LoadBearing

可视

(元素)> 设置

类别与信息 >位置

(IFC元素类型)

Pset_...Common>IsExternal

可视

(元素)> 设置

类别与信息> 更新状态

(IFC元素类型)

AC_Pset_RenovationAndPhasing>Renovation Status

可视

(元素)> 设置

类别和信息>类别

(IFC 类型产品)

Attribute>ElementType

可见/(导出转换器和类型映射中可编辑)

(元素)> 设置

类别和信息>类别

(IFC 类型产品)

Attribute>PredefinedType

可见/(导出转换器和类型映射中可编辑)

计划> （元素）

常规 >唯一的ID

(IFC元素类型)

Attribute>Tag

可视的/ 可编辑的

窗/门设置

预览和定位 >宽度

IfcWindow / IfcDoor

Attribute>OveralWidth

可视

窗/门设置

预览和定位 >高度

IfcWindow / IfcDoor

Attribute>OverallHeight

可视

(自动类型命名规则)

Bldg Mat/Profile name, element dimensions.

对于多分段：分段数量，最大分段尺寸，分段长度。

IfcColumn

Pset_ColumnCommon >Reference

可视的/ 可编辑的

(自动类型命名规则)

Bldg Mat/Profile name, element dimensions.

对于多分段：分段数量，最大分段尺寸，分段长度。

IfcBeam

Pset_BeamCommon >Reference

可视的/ 可编辑的
