有关合并过程的说明，请参阅合并DXF-DWG.

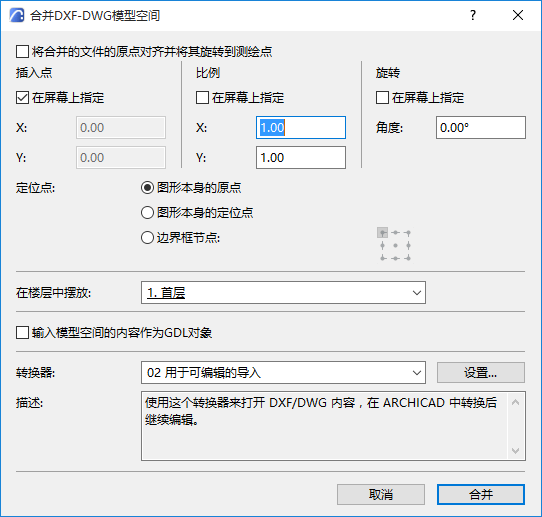

使用这些控件定义 DXF-DWG 文件放在 Archicad 平面图的位置和方法。
•将合并的文件的原点对齐并将其旋转到测绘点：选中此项将合并的模型插入并旋转刀 Archicad 测绘点的位置。
下面的控件可让您定义已放置图形的插入、缩放和旋转。
•插入点：（勾选"对齐测绘点“后不可用）
–输入边界框或图形原点左下角的 X/Y 坐标。或者选中在屏幕上指定可通过单击平面图来定义插入点.
•比例：
–指定 X/Y 方向的比例。负值将镜像图形。
–或选择在屏幕上指定 复选框以在屏幕上定义比例。
•旋转：（勾选"对齐测绘点“后不可用）
–定义放置的图形围绕其插入点的旋转角度。
–或选择在屏幕上指定复选框以在屏幕上手动定义旋转。
定位点：定义用于放置图形的边界框的点。
•图形本身的原点：附加图形的全局原点（0;0 坐标）将按照屏幕或此对话框指定的坐标定位。
•图形本身的定位点：附加图形本身的定位点（如果有）将按指定的坐标定位。
•边界框节点：选择 9 个边界框点中的任何一个。图形将使用该点进行放置。
在楼层中摆放：使用下拉列表选择放置图形的楼层。
输入模型空间的内容作为GDL对象：选择此复选框，输入模型内容作为独立的GDL对象。
转换器：选择一个DXF/DWG转换器来转换所附的AutoCAD图形。如果需要，单击设置以访问和更改转换器设置。
