关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。
板工具用于绘制和编辑板，虚拟建筑的基础水平建筑块。
更多信息，参见板。
更多关于“板工具设置”的“结构分析模型”面板的信息：
板厚度：输入一个板的厚度值。
注意：如果该板的结构为复合构造，板的厚度则在选项>元素属性>复合结构中定义，且等于复合层厚度之和。复合板的厚度在板设置中是不可编辑的；必须转到选项>元素属性>复合结构中编辑。
如果您想编辑板设置中的板厚度，选择一个非复合（基础）板结构。
偏移到始位楼层：定义从其始位楼层开始的板的参考平面的 偏移。参考平面有几个合理的设置。（参见参考面。）
始位楼层
参见始位楼层。
偏移到参考层：定义一个从给定的参考层（默认情况下，该参考层是项目零点）开始的板的参考平面的 偏移 。
•板参考平面有几个可能的设置。
参见参考面。
板结构
点击这些图标中的一个将板定义为 基础 或 复合，并且 选择一个反映其结构属性的属性：

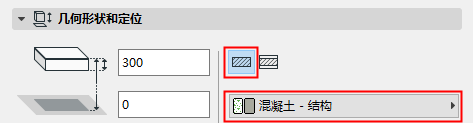

•对于一个 基础板：使用弹出式对话框来选择其建筑材料。

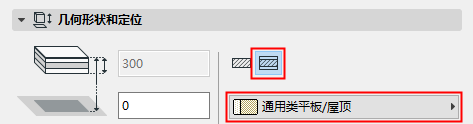

•对于一个 复合 板：使用弹出是对话框来选择其复合结构。
注意：这个弹出窗口列出了“结合使用”设置中包括板元素的复合结构：参见“使用”--定义复合材料的可用性
默认情况下，板的边缘垂直于其表面（90度）。如果您希望使用自定义边缘角度，点击相对应的图标并在右侧区域输入角度值。
注意：您可以对任何单一边缘设置不同的自定义边缘角度。如果您已经这样做了，一个黄色的 “自定义” 图标将在板设置中边缘类型设置控制项旁边出现。

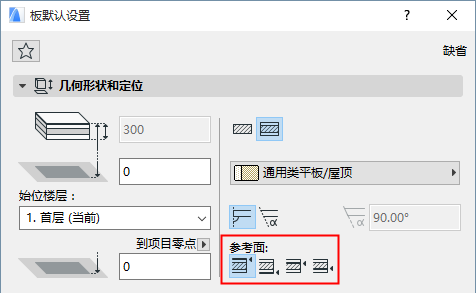

根据您选择的板的结构（基础或复合板），您对板参考平面有不同的选项：
•基础板的参考平面或者是板的顶部或者是板的底部。
•一个复合板的参考平面可以是四个选项之一：板顶部，板底部；核心顶部，核心底部。
注意：如果选择的复合构造没有核心，那么与核心有关的参考平面的选择是灰色的。
使用板设置中的信息框或几何形状或定位来选择参考平面。
见板的参考平面。
注意：在远处楼层上显示的板的线型，可在选项>项目个性设置>结构元素中设置。
覆盖填充
参见分配覆盖填充。
该面板影响板的3D显示。
更多信息，参见对齐3D纹理。
