Stav při rekonstrukci pro značky

Značky (pro řezy, pohledy, interiérové pohledy, detaily a výkresy) nyní mají vlastní stav při rekonstrukci – stejně jako ostatní 2D a 3D prvky. Například značka řezu umístěná v nové části budovy by se neměla zobrazovat ve „stávajících“ zobrazeních. Protože má značka nyní stav při rekonstrukci, je snadné ji podle potřeby zobrazit nebo skrýt.

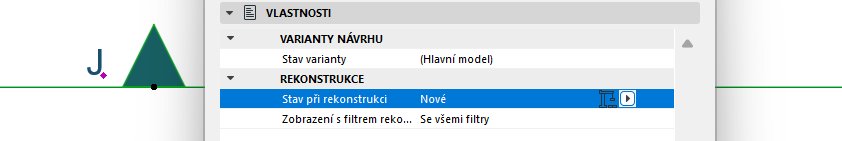

Stav při rekonstrukci nastavíte v nastavení řezu.

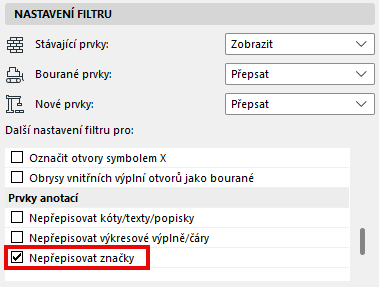

Stejně jako u ostatních anotačních prvků (např. textů a výplní) máte možnost zobrazovat značky s grafickým stylem rekonstrukce, nebo bez něj –použijte volbu v Nastavení filtrů rekonstrukcí.



Značky bez grafického stylu rekonstrukce


Značky s grafickým stylem rekonstrukce

Při migraci souboru ze starší verze do Archicadu 29 získají značky projektu automaticky stav při rekonstrukci, který zajistí, aby výkresy vypadaly stejně jako dříve.

•Ve výchozím nastavení Archicad sjednotí stav při rekonstrukci značek se stavem souvisejících prvků, takže se zobrazují konzistentně napříč zobrazeními.

•Pokud projekt neobsahuje žádný stav při rekonstrukci, který by byl viditelný ve všech filtrech rekonstrukce, Archicad automaticky vytvoří propojené značky, aby zachoval vizuální integritu výkresu. V takových případech se v Centru akcí zobrazí oznámení. Tyto propojené značky snadno najdete: vyberte položku v Navigátoru (zobrazení, bod zobrazení, kresbu) a použijte příkaz „Najít připojenou značku“ z kontextové nabídky.
