Při modelování můžete chtít zobrazovat trasy čistě a přehledně jako jeden dlouhý prvek. Pro účely dokumentace je však často užitečnější zobrazit a vypsat skutečné délky segmentů trasy.
MEP Designer nyní umožňuje zobrazovat a dokumentovat trasy podle délek segmentů:

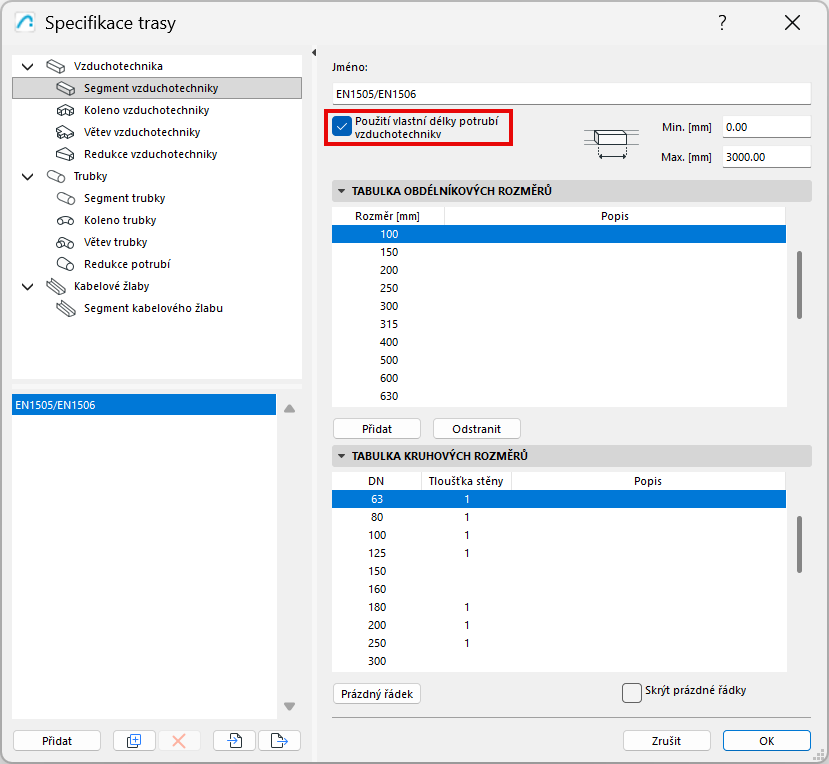

V okně Specifikace trasy – pro úseky potrubí, vzduchovodů nebo kabelových žlabů:
•Zaškrtněte „Použít vlastní délky“.
•Zadejte minimální a maximální délky podle specifikací výrobce (např. pro váš typ potrubí).

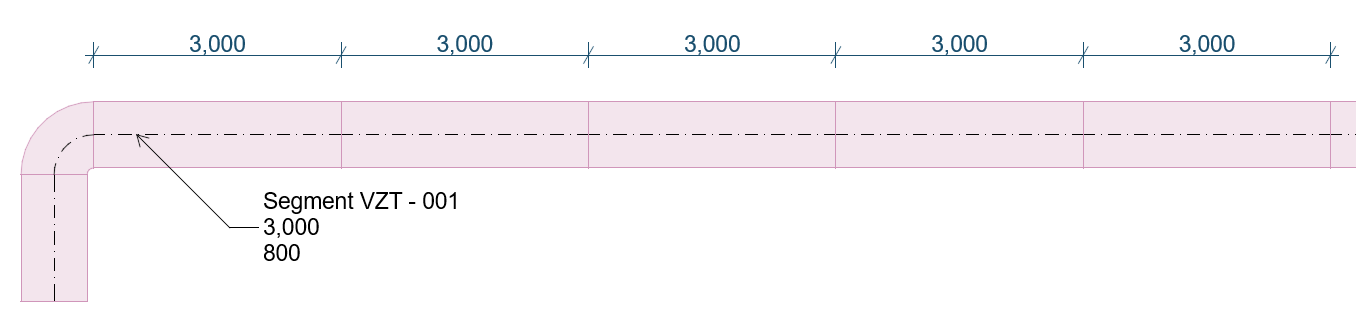

Model nyní zobrazuje délku každého segmentu podle vašich Specifikací trasy. MEP Designer automaticky optimalizuje segmentaci v případě „zbytkových“ segmentů.

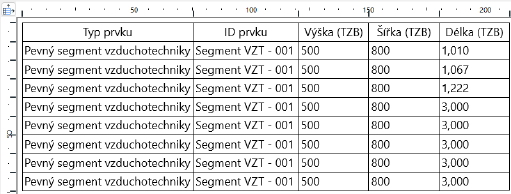

V interaktivní tabulce můžete segmenty vypsat jednotlivě a každý segment samostatně okótovat.
