Spády jsou zásadní pro správné fungování potrubních systémů v budovách.
S MEP Designerem je nyní snazší upravovat spád při zachování napojení, s jasnou zpětnou vazbou na hodnotu a směr spádu.
Rychlejší zadávání spádu
•Otevřete informátor a zadejte spád přímo – není nutné „odemknout“ ovládací prvek spádu.
•Intuitivní směr spádu: nahoru, dolů nebo žádný – s novou grafickou ikonou.
•Nově přidané segmenty nebo odbočky trasy převezmou spád trasy.
•I po úpravě spádu můžete změnit souřadnici z a pokračovat v trase v nové výšce. Informátor zobrazuje aktuální souřadnici z v poloze kurzoru během zadávání.
•Při úpravě spádu v existující síti potrubí zůstávají svislé potrubí svislá, jak mají – upravují se pouze vodorovná nebo šikmá potrubí.
•Nové segmenty tras (přidané za odbočkou, otevřeným koncem nebo kolenem) přebírají stávající hodnotu spádu.
Úprava spádu stávajícího systému tras
Upravte hodnoty spádu již namodelovaných prvků trasy – v odbočce, kolenu či napojení – při zachování stávajících prvků v pevné výšce.
Grafická zpětná vazba spádu
Zapněte Spády TZB v menu Zobrazení > Volby zobrazení.

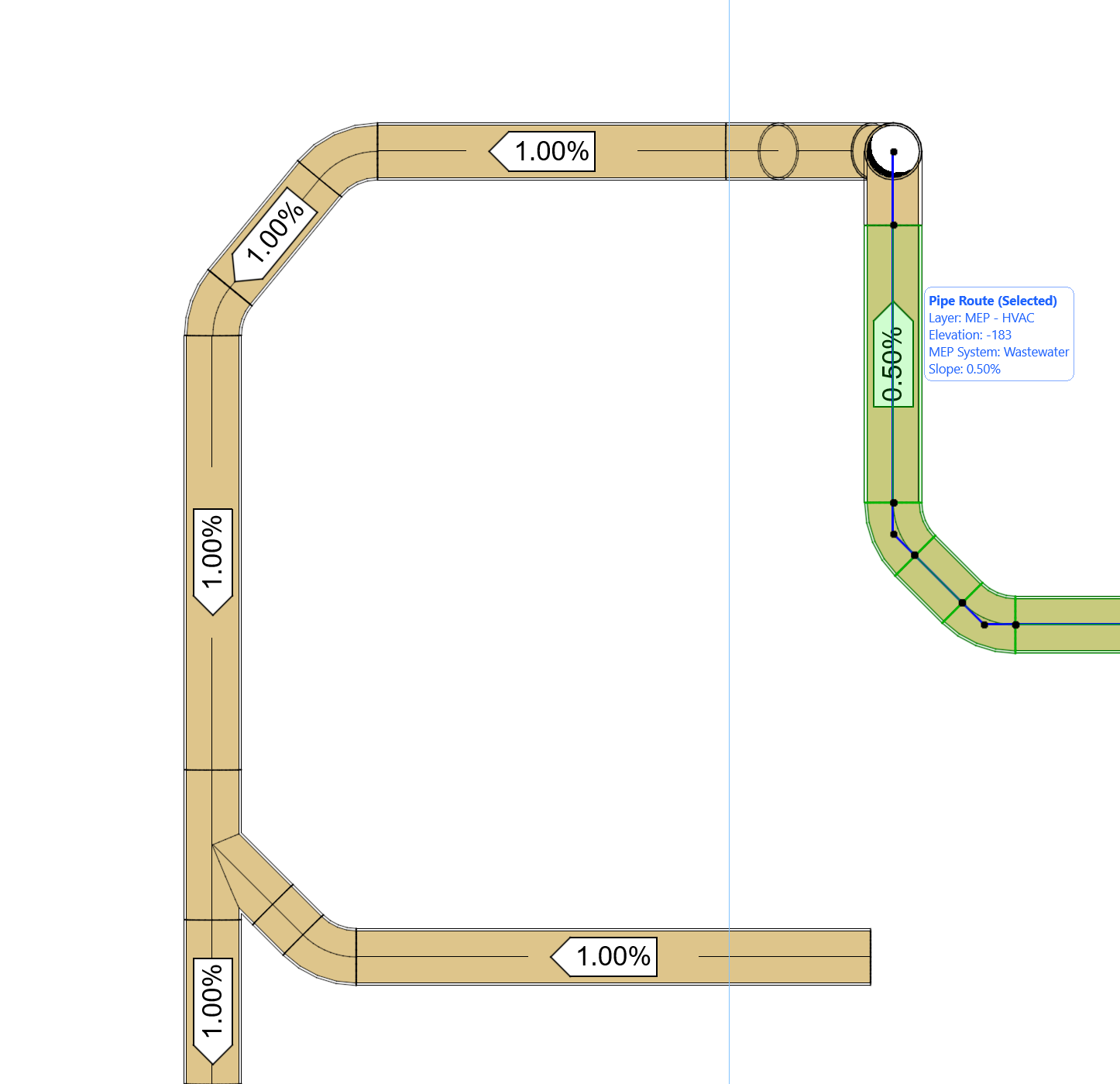

•V půdorysu uvidíte směr a hodnotu spádu trasy
•U vybraného prvku trasy zobrazí informační bublina také hodnotu spádu

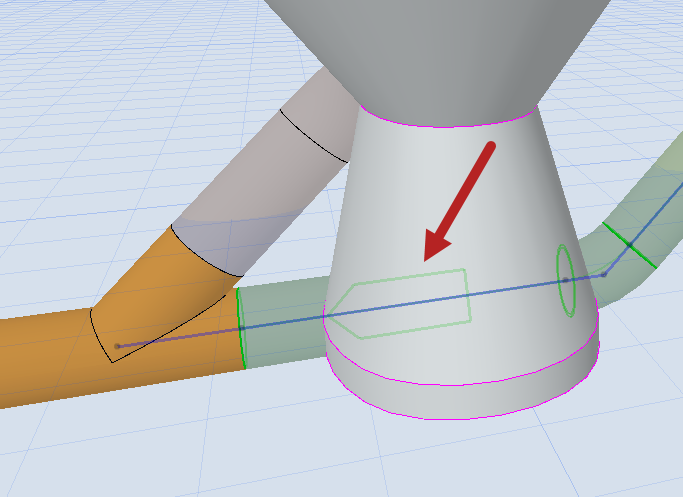

Ve 3D a v řezech se u vybraných prvků trasy zobrazí zelená šipka označující směr spádu:
