Hydronické systémy a výpočty v Prohlížeči systémů

Rozšířený Prohlížeč systémů nyní zahrnuje kromě vzduchotechnických systémů také vodní/odpadní systémy a systémy vytápění/chlazení.

Pro hydronické systémy poskytuje Prohlížeč systémů průběžný výpočet a zobrazení údajů (výkon, hmotnostní průtok a rychlost) v tabulkové podobě.

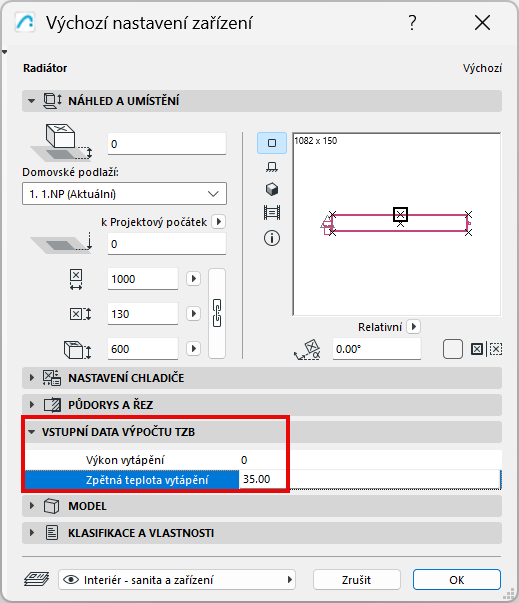

•Nastavte hodnoty výkonu a vratné teploty pro topná zařízení (v nastavení prvku nebo v Infopaletce):

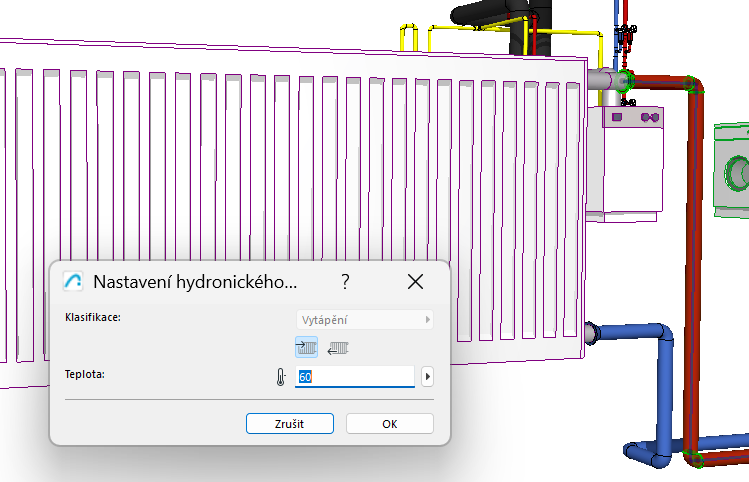

•Na úrovni systému: Definujte teplotu pro hydronický systém (vytápění).

Poznámka: Výpočty chladicích systémů jsou plánovány pro pozdější aktualizaci.

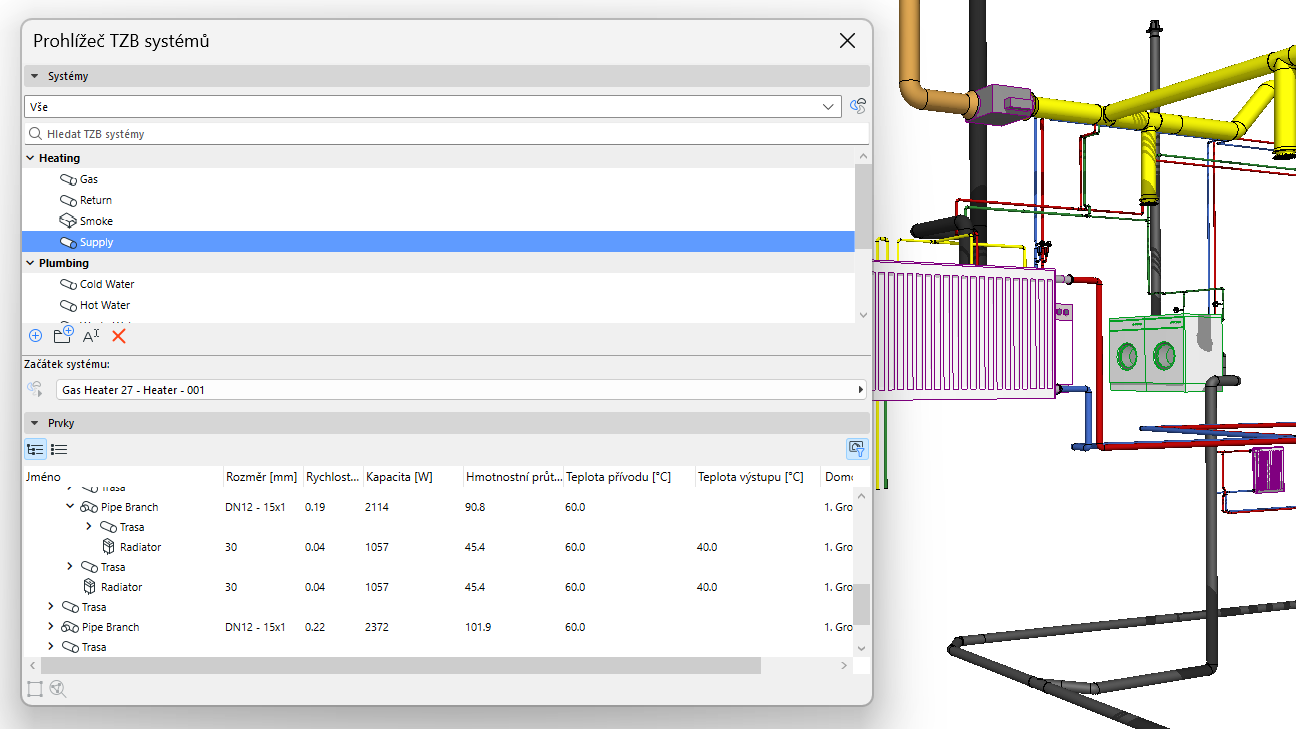

Prohlížeč systémů zobrazuje průběžný výpočet a data pro hydronické systémy (výkon, hmotnostní průtok a rychlost) na základě rozměrů prvků a výkonových dat hydronických zařízení.

Změna velikosti hydronických systémů pomocí optimalizace vytápění/chlazení

Optimalizátor hydronických systémů změní velikost všech topných potrubí podle minimálních a maximálních průměrů a také minimální a maximální rychlosti. (Další aktualizace přidá změnu velikosti pro chladicí systémy.)

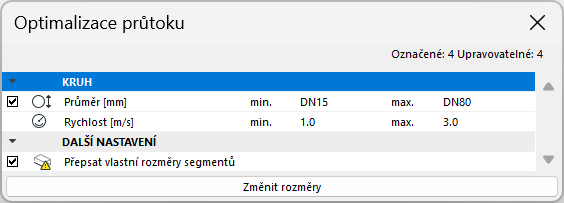

•Vyberte trasy pro změnu velikosti, poté otevřete Optimalizátor hydronických systémů (nástrojová lišta TZB nebo Okno > Paletky).

•Definujte rozsahy hodnot pro průměry potrubí a rychlost, pak klikněte na Změnit velikost.
