Podrobná symbolická reprezentace TZB prvků

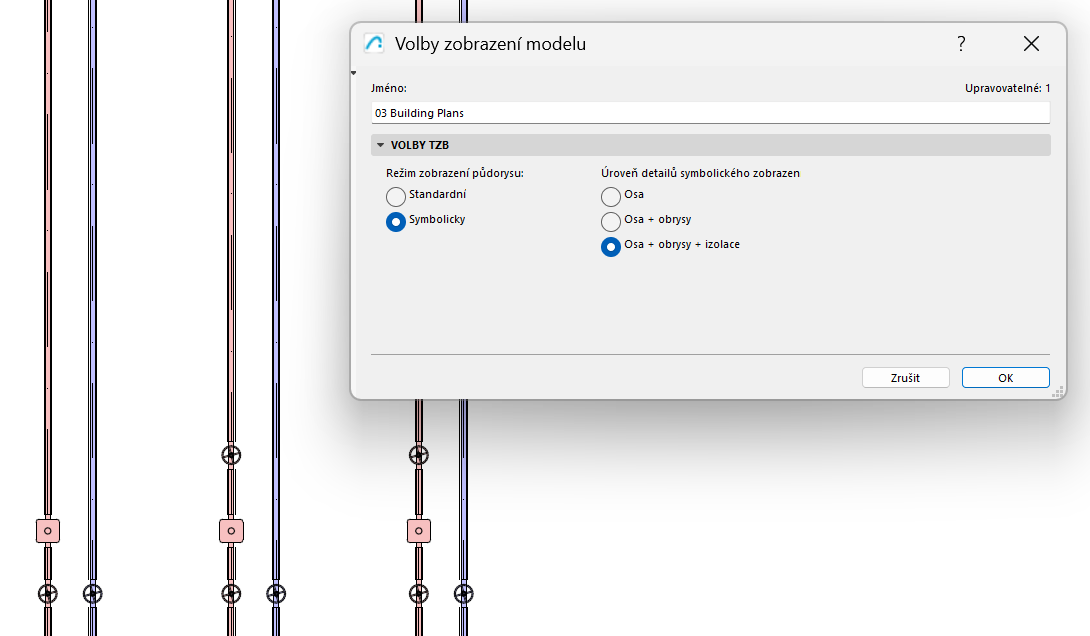

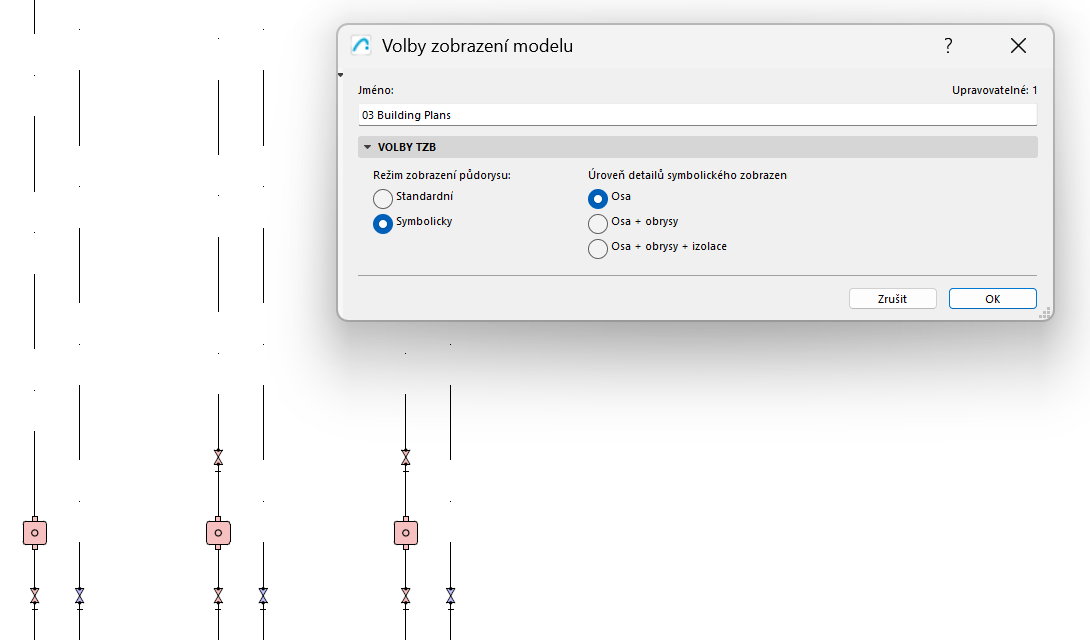

Dosáhněte přehlednější a přesnější dokumentace a lepší shody s normami: Použijte Volby zobrazení modelu k nastavení detailního symbolického znázornění trasových prvků TZB.

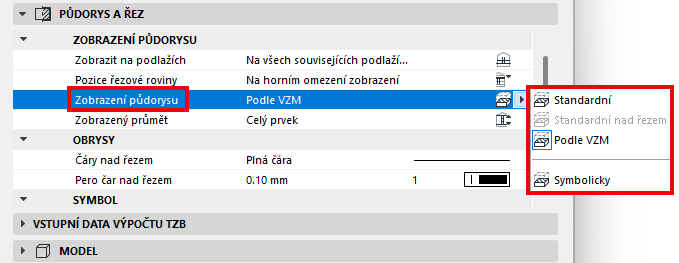

Aby se Volby zobrazení modelu u trasy uplatnily, musí její volba zobrazení v půdorysu (v Nastavení trasy) zůstat nastavena na „Dle VZM“.

Toto nastavení můžete také přepsat a zvolit pro libovolnou trasu možnost Standardní nebo Symbolická.

Poznámka: Ujistěte se, že jste nastavili Volby zobrazení modelu na „Symbolická“ (Dokument > Zobrazení modelu > Volby TZB).

Vytvoření vlastního TZB symbolu

Vestavěné symboly jsou k dispozici, ale můžete si také přizpůsobit symboly pro zobrazení potrubních koncových prvků, příslušenství a zařízení.

Nakreslete si vlastní symbol pomocí 2D nástrojů (čáry, výplně apod.) a uložte jej jako TZB symbol. Ve výchozím nastavení nástroje nahraďte vestavěný symbol půdorysu novým vlastním symbolem. (Dostupné pro podporované TZB prvky.)

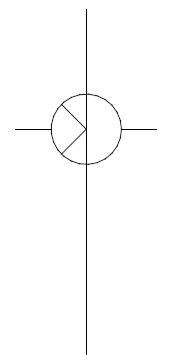

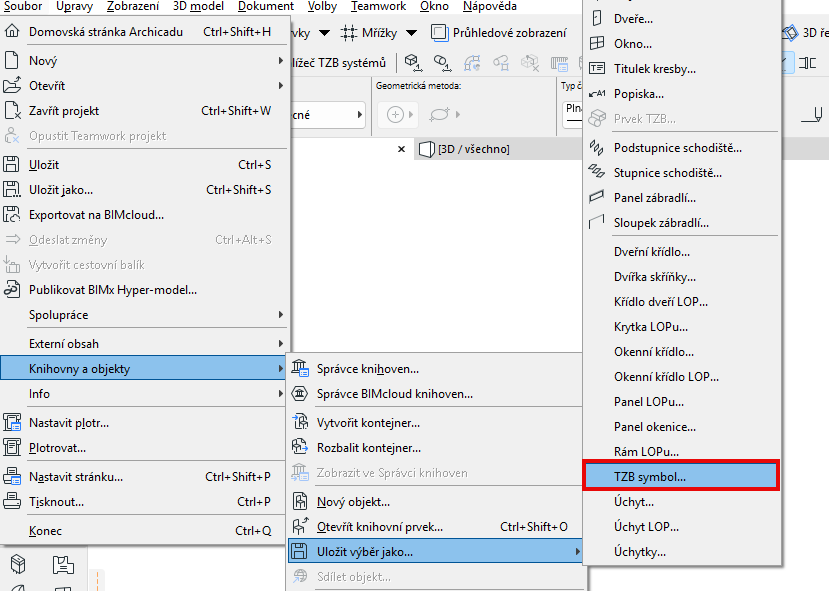

Nakreslete a uložte 2D symbol TZB

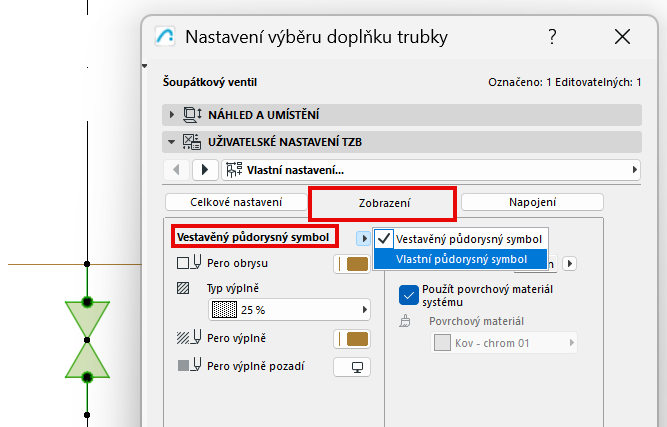

Nahraďte vestavěný symbol vlastním symbolem
