Převod nastavení Lightworks na Cineware

Převod z Archicadu 17.

Renderovací engine Lightworks již není dostupný. Nahradil jej engine Cineware, který je převzatý z programu Maxon Cinema 4D R21 a přidává do Archicadu většinu jeho parametrů.

Nastavení fotozobrazení

Nastavení vizualizačního enginu Lightworks uložená ve 3D zobrazeních se nepřenášejí do enginu Cineware (s výjimkou parametru velikosti). Pro taková zobrazení je použita výchozí scéna renderu.

Nastavení fotozobrazení pro základní engine a skicu jsou zachována. Pokud taková 3D zobrazení otevřete v Archicadu :

•na panelu Pouze 3D v nastavení zobrazení je renderovací scéna nastavena na “vlastní”

•v nastavení fotozobrazení je scéna také nastavena na “vlastní”, jejíž nastavení odpovídají těm uloženým s aktuálním zobrazením. "Vlastní" scéna může být v okně výběru a správy scén v Archicadu v jeden okamžik pouze jedna, takže pokud ji chcete použít znovu, musíte ji přejmenovat a uložit.

Přednastavené scény v Archicadu

V každé jazykové verzi šablony Archicadu je zahrnuta sada přednastavených renderovacích scén s parametry určenými pro konkrétní účely.

Pokud ale používáte vlastní šablonu místo výchozí šablony Archicadu , tyto scény nebudou ze začátku dostupné. Chcete-li zahrnout tyto scény do vaší šablony, postupujte následovně:

1.Otevřete soubor šablony

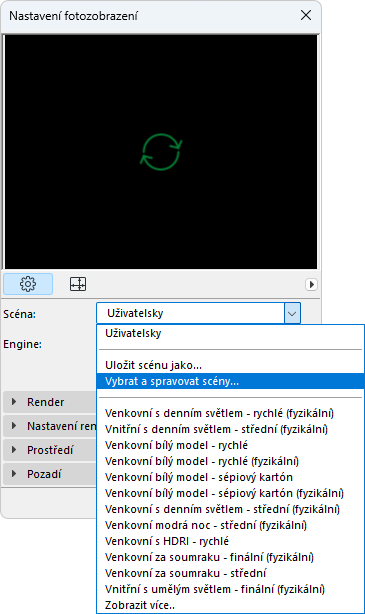

2.V nastavení fotozobrazení otevřete okno Vybrat a spravovat scény

3.Vyberte některé nebo všechny přednastavené scény nebo složky

4.Klikněte na tlačítko export a uložte do vašeho počítače. (Přípona souboru: renderingscene)

5.Otevřete vaši šablonu/projekt.

6.V okně Vybrat a spravovat scény klikněte na tlačítko importovat.

Nastavení povrchového materiálu

•Nastavení povrchových materiálů pro základní renderovací engine jsou nadále kompatibilní: budou použita na odpovídající povrchový materiál v enginu Cineware

•Při otevření staršího projektu vygeneruje Archicad automaticky základní nastavení povrchového materiálu pro engine Cineware: render s takovým nastavením by pak vypadal podobně jako model v 3D okně

•Nastavení povrchových materiálů pro engine Lightworks nebude převedeno na nastavení pro engine Cineware.

Doporučený postup při převodu povrchových materiálů pro Cineware

Tento postup použijte, pokud chcete povrchové materiály vaší šablony "povýšit", aby obsahovaly veškerá sofistikovaná nastavení povrchových materiálů enginu Cineware.

1.V Archicadu otevřete okno nastavení povrchových materiálů.

2.Vyberte povrchový materiál, který chcete upgradovat.

3.Klikněte na tlačítko Nový.

4.V okně Nový povrchový materiál vyberte volbu Přepsat nastavením z katalogu.

5.Vyberte si nejlepší povrchový materiál z katalogu materiálů z knihovny nebo z portálu BIM Components a klikněte na OK.

6.Toto nově vybrané nastavení povrchového materiálů přepíše to stávající (pouze u tohoto vybraného povrchového materiálu).

Poznámka:

–Původní jméno a index povrchového materiálu (zobrazené v paletce Atributy) zůstanou nezměněny, i když bylo nastavení přepsáno.

–Povrchový materiál může obsahovat povrchovou výplň (použita v některých zobrazeních Archicadu), tato funkce Nahradit nastavení tuto povrchovou výplň povrchového materiálu nepřepíše; tato povrchová výplň (dříve nazývaná vektorová šrafa) zůstane v projektu nezměněna (i v paletce atributů bude vypisována pořád stejně).
