Symbolový typ čáry je založen na přizpůsobené šabloně zkopírovaných 2D prvků.
Vytvoření nové symbolové čáry:
1.Nejprve v půdorysu nebo jiném okně pomocí čar, oblouků a aktivních bodů nakreslete čáru.
2.Označte všechny požadované 2D prvky.
3.Použijte příkaz Úpravy > Kopírovat.
Poznámka: Symbolovou čáru lze vytvořit pouze z oblouků, čar a aktivních bodů. Křivky, výplně text nebo jiné prvky budou ignorovány.
4.Otevřete okno Čáry(Volby > Atributy prvků > Čáry)
5.Klikněte na tlačítko Nová.
6.V okně Nová čára vyberte volbu Symbolová a klikněte na OK.

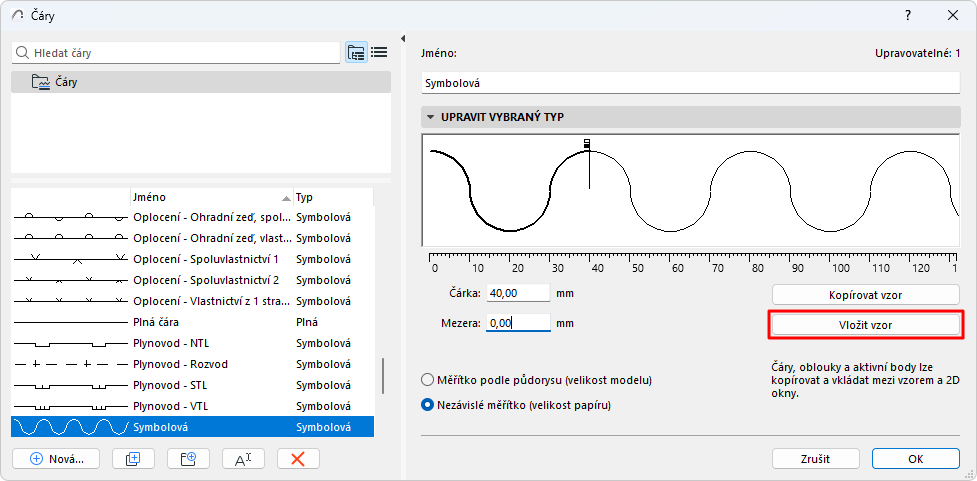

7.V okně Čáry klikněte na tlačítko Vložit pod oknem grafického náhledu.
Poznámka: Obvyklé operace Kopírovat-Vložit v tomto okně nefungují.
Symbol se zobrazí v editačním okně.
•Černá vlajka: konec segmentu čáry.
•Bílá vlajka: mezera mezi jednotlivými segmenty
Upravte segment čárky a mezeru graficky pomocí vlajek nebo upravte hodnoty v polích Čárka a Mezera.
Velikost symbolu lze měnit jen jako celek.
Výsledná symbolová čára bude vycentrovaná podle ohraničujícího obdélníku vložených prvků.
