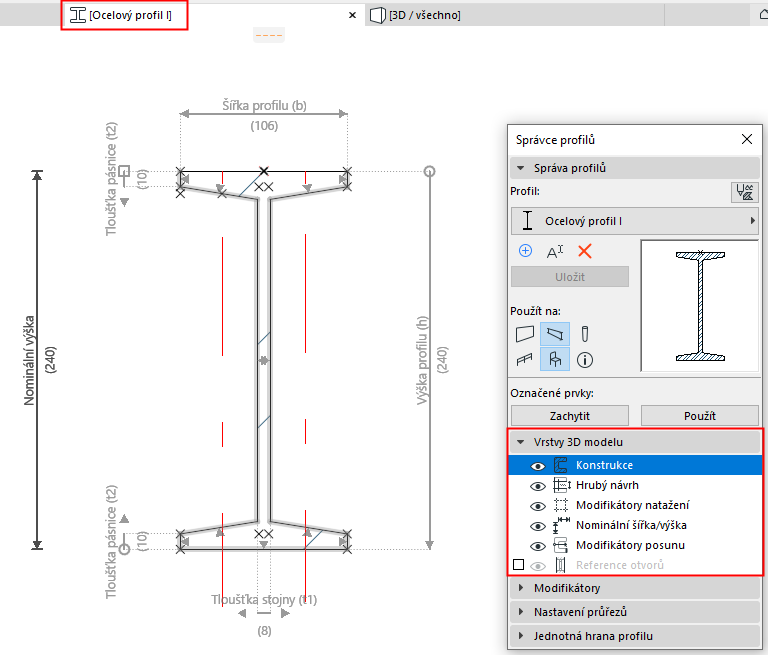

Volby tohoto panelu slouží pro zobrazení a skrytí prvků v okně editoru profilů.
Panel je aktivní, pouze pokud je otevřen editor profilu.
Konstrukce
Zobrazí/skryje výplně nebo aktivní body v okně editoru profilu.
Hrubý návrh
Zobrazí/skryje v editoru profilu prvky nakreslené všemi ostatními nástroji (např. čáry, oblouky, lomené čáry).
Modifikátory natažení
Zobrazí/skryje v okně editoru profilu modifikátory natažení.

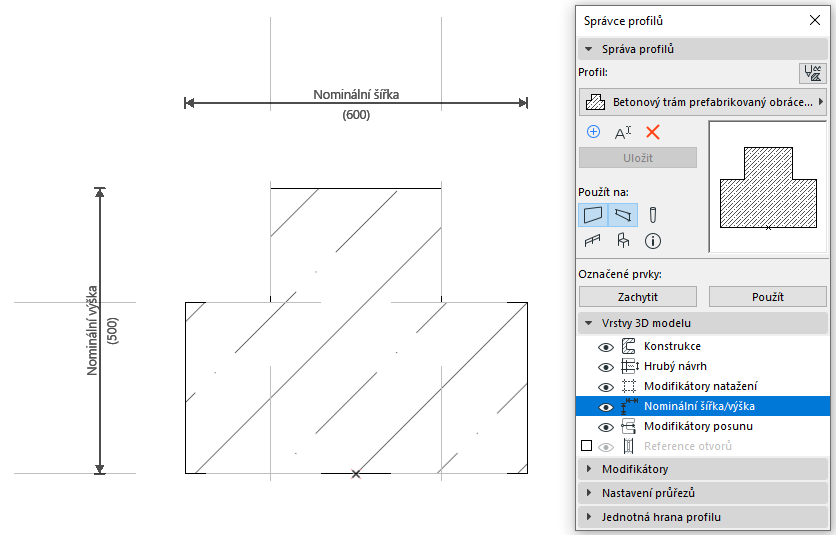

Zobrazí/skryje kóty reprezentující nominální šířku a výšku profilu v okně editoru profilu.
Nominální šířka/výška - vykazovatelné parametry prvku - jsou zobrazené v okně Nastavení prvku. Tyto hodnoty lze v Nastavení prvku upravovat, pokud jsou na panelu Modifikátory zapnuté funkce Natažení šířky a/nebo výšky.
Nominální šířku a výšku můžete upravit přetažením odpovídající kóty. Jejich délku lze upravit a připojit k jiné části profilu - včetně vnějšího ohraničení - kliknutím na konec kóty nominálního rozměru. Pokud nejsou délky součástí modifikátorů, jejich hodnoty se automaticky přizpůsobí ohraničujícímu obdélníku definovaném v editoru profilu.
Konce kót nominálních rozměrů, stejně jako modifikátory posunu, lze připojit k uzlům výplní, může ale vzniknout konflikt s jinými modifikátory. V takové situace se objeví varování.

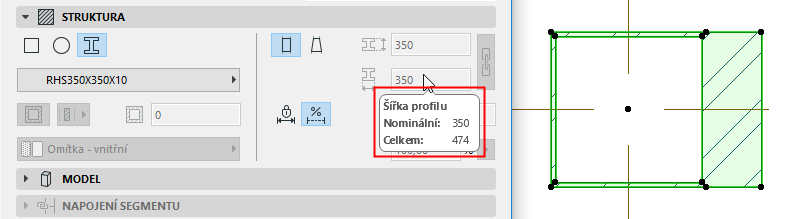

Oproti tomu hodnoty Celkové šířky/výšky zahrnují všechny úpravy provedené na úrovni prvků pomocí modifikátorů a odpovídají ohraničení celého prvku. Celkové rozměry nelze editovat v okně nastavení prvku, protože jsou definované modifikátory.
Modifikátory posunu
Zobrazí/skryje kóty přiřazené hranám a uzlům zvýrazněných modifikátorů posunu.
I když je modifikátor označený v seznamu nastavený jako “skrytý”, bude vždy zobrazen.
Viz Modifikátory posunu.

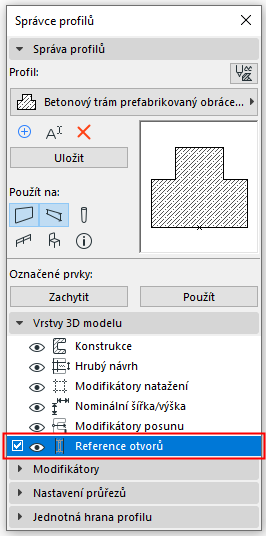

Reference otvorů (profilové zdi)
•Pokud aktivujete tuto volbu, zobrazí se v profilu zdi referenční čáry pro vložení otvorů (referenční čára vyznačující umístění oken/dveří).
•Kliknutím na ikonu oka v okně Editor profilu zobrazíte nebo skryjete čáry reference otvorů.
•Pokud to tvar profilu vyžaduje, můžete čáry upravit, prodloužit nebo zalomit, aby byly výplně otvorů vkládány a orientovány správně.
Jestliže reference otvorů nezapnete, dveře/okna se umístí podle ohraničujícího obdélníku celého profilu.
