Výběr odkazu průhledového zobrazení

Odkaz průhledového zobrazení můžete nastavit jedním z následujících způsobů.

Zobrazení položky v navigátoru jako odkaz výkresového schématu

Vybrat odkaz průhledového zobrazení

Výběr odkazu průhledového zobrazení z menu

Výběr odkazu z paletky průhledového zobrazení

Zobrazení kontextu modulu při editaci ve zdrojovém souboru

Zobrazení položky v navigátoru jako odkaz výkresového schématu

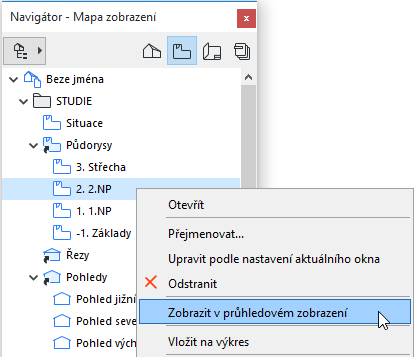

1.Vyberte položku v Navigátoru a kliknutím pravým tlačítkem zobrazte místní nabídku.

2.Zvolte Zobrazit jako průhledové zobrazení odkazu.

Vybrat odkaz průhledového zobrazení

Klikněte na možnost “Vybrat odkaz průhledového zobrazení” v jednom z následujících umístění:

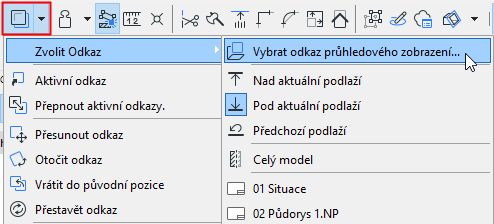

•příkaz “Zvolit odkaz” v nabídce ve standardní nástrojové liště.

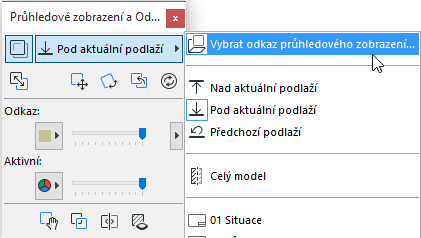

•v nabídce pod tlačítkem výběru v paletce průhledového zobrazení.

•Zobrazení > Volby průhledového zobrazení > Zvolit odkaz > Vybrat odkaz průhledového zobrazení.

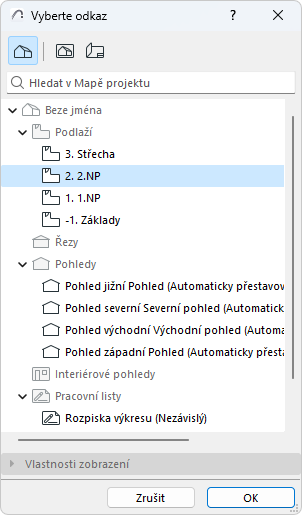

Objeví se okno vyberte odkaz. Zde jsou položky, které lze použít jako odkaz průhledového zobrazení, vypsané v podobné struktuře, jaká je v navigátoru. (V mapě zobrazení jsou vypsány také vlastnosti daných zobrazení.) Vyberte si potřebnou položku, kterou chcete zobrazit jako odkaz a klikněte na OK.

Výběr odkazu průhledového zobrazení z menu

Použijte jeden z následujících postupů:

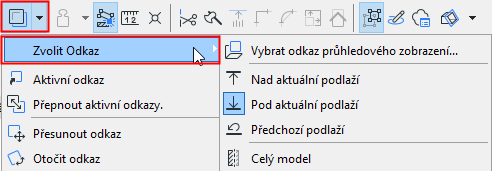

•Ve standardní nástrojové paletce aktivujte tlačítko Průhledového zobrazení, otevřete nabídku a vyberte zdroj z nabídky Zvolit odkaz.

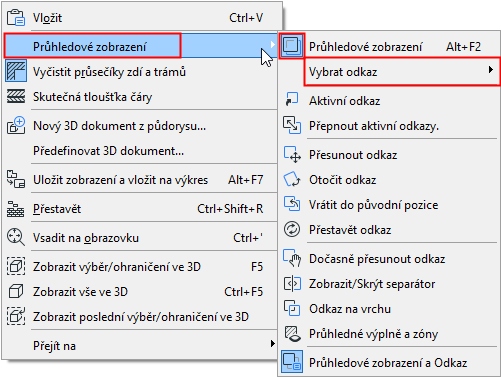

•Z kontextové nabídky v libovolném otevřeném okně klikněte na volbu Průhledové zobrazení a vyberte zdroj z nabídky Zvolit odkaz:

•Stejné příkazy jsou dostupné v menu Zobrazení > Volby průhledového zobrazení.

Seznam “Zvolit odkaz” se dynamicky mění. Zahrnuje nedávné zdroje a odvíjí se také od typu aktuálně otevřeného okna/záložky.

Výběr odkazu z paletky průhledového zobrazení

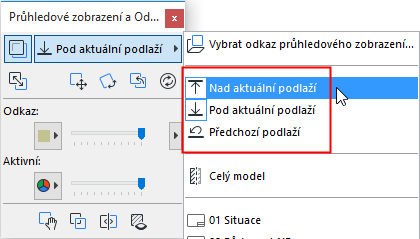

Stiskem tlačítka v nejvyšší části paletky průhledového zobrazení otevřete nabídku dostupných položek. Pokud na jednu z nich kliknete, zobrazí se jako odkaz průhledového zobrazení.

Zobrazení kontextu modulu při editaci ve zdrojovém souboru

Při práci s moduly často editujete zdrojový soubor (modul), který pak aktualizujete v hostitelském souboru.

Během editace může být užitečné vidět půdorysné vazby modulu na ostatní konstrukce v hostitelském souboru. V takovém případě použijte funkci "Průhledové zobrazení":

1.V hostitelském souboru uložte půdorys s daným modulem do mapy zobrazení a vložte jej na výkres.

2.Ve zdrojovém souboru využijte Organizér pro otevření výkresové složky hostitelského souboru a překopírujte z ní daný výkres do zdrojového souboru.

3.Ve zdrojovém souboru otevřete půdorys označte pravým tlačítkem myši výkres v navigátoru a z kontextového menu zvolte příkaz "Zobrazit v průhledovém zobrazení".
