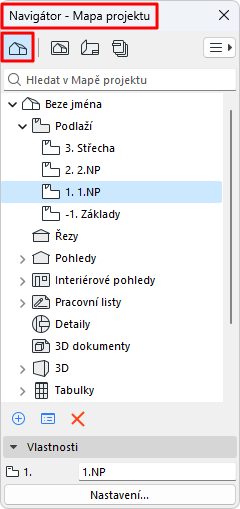

Stromová struktura bodů zobrazení projektu uspořádaných do složek. Ikony bodů zobrazení (v Navigátoru a v liště záložek) jsou černé.
Pomocí pole hledání můžete vyhledávat položky podle jména.
Co je bod zobrazení?
Bod zobrazení reprezentuje náhled na nějakou část vašeho projektu.
Body zobrazení jsou v Navigátoru v Mapě projektu seřazené ve složkách (každá složka je pojmenovaná podle typu bodu zobrazení).
Poznámka: Jakmile uložíte nastavení bodu zobrazení, je vytvořeno zobrazení (a je přidáno do Mapy zobrazení), které lze poté vložit na výkres.
Složky v Mapě projektu
Tyto složky jsou pevně dané typem položek; složky zde nejde přidávat ani odstraňovat.
Podlaží
Všechna podlaží definovaná v projektu.
Poznámka: ID podlaží v Mapě projektu nelze upravit. ID podlaží je stejné jako číslo podlaží, které může být přepsáno v nastavení podlaží.
Řezy, pohledy, interiérové pohledy, pracovní listy, detaily a 3D dokumenty
Složky obsahují odpovídající body zobrazení.
Viz Zobrazení modelu pro více informací o těchto typech bodů zobrazení.
3D
Obsahuje 3D zobrazení a všechny cesty kamery.
•K dispozici jsou dvě výchozí zobrazení: Obecná perspektiva a Obecná axonometrie
•Když vložíte do projektu kamery, jejich jména se zobrazí ve 3D složce Mapy projektu seskupené pod položkou Cesta.
Viz Nastavení nástroje Kamera.
Tabulky
Obsahuje interaktivní tabulky prvků (Prvky, Komponenty, Povrchové materiály) vytvořené jako součást projektové dokumentace. Interaktivní tabulky slouží jako základní podklad pro objednávky konstrukčních prvků nebo pro kontrolu prvků vybraných podle určitých kritérií.
Viz Interaktivní tabulka.
Indexy projektů
Například indexy zobrazení, index výkresů nebo seznam kreseb.
Viz Indexy projektů.
Seznamy
Přednastavené seznamy prvků, komponentů a zón
Info
Poznámky k projektu a zpráva (dostupné také v nabídce Okno)
Více informací naleznete v tématu PoznámkyZpráva sezení.
