Nástroj Měření umístěný v panelu nástrojů Standardní umožňuje měřit vzdálenosti a plochy v projektu.
Je to dočasná funkce na obrazovce, která nabízí rychlou odezvu.

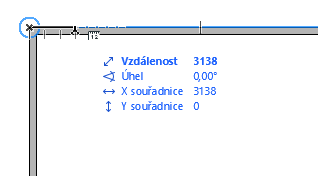

Chcete-li použít nástroj Měření, aktivujte jeho ikonu v panelu nástrojů Standardní nebo použijte klávesovou zkratku M. Klikněte na počáteční bod (horní levý roh obdélníkové zdi, na obrázku níže) a začněte trasování zdi. Informátor zobrazí vodorovnou, svislou a radiální vzdálenost naměřenou od počátečního bodu a také úhel.

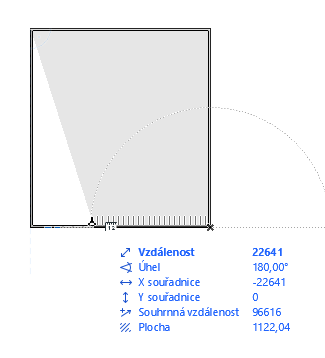

Můžete změřit libovolný počet segmentů v řadě: každé kliknutí představuje nový počáteční bod, od kterého se bude měřit další vzdálenost. Po dvou a více kliknutích informátor zobrazuje i souhrnnou vzdálenost a plochu (zobrazeno v dočasné šedé oblasti na obrazovce). Na následujícím obrázku je zobrazená odezva nástroje Měření po třech kliknutích, při přibližování k poslednímu rohu obdélníkové zdi.
Nástroj Měření lze použít také při tvorbě prvků. Například při kreslení zdi můžete aktivovat nástroj Měření, změřit (nebo i upravit) hodnotu zobrazených polí a stiskem klávesy Enter tuto hodnotu přenést do příslušného pole informátoru.
