Pomocné body můžete zobrazit na dočasných vektorech při kreslení prvků. Tuto metodu můžete aktivovat ikonou Pomocného bodu mezi konstrukčními metodami v liště Kreslící pomůcky .
Viz Kreslicí pomůcky.
V následujícím příkladu nakreslíte zeď, která začíná ve čtvrtině vzdálenosti mezi dvěma koncovými body dvou dalších zdí.

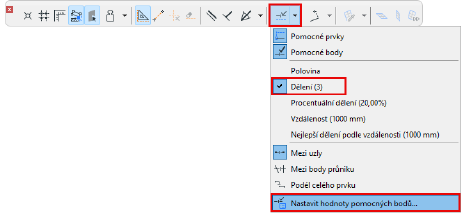

1.V části Nastavení pomocného bodu vyberte možnost "Dělení".
2.V položce Nastavit hodnoty pomocných bodů zadejte počet dělení 4 .
3.Ujistěte se že je vypnuto chytání k mřížce. (Volba Zobrazení > Přichytávání k mřížce je vypnutá.)
4.Zapněte nástroj zeď.
5.Vyberte v kreslicích pomůckách ikonu přichytávání k pomocnému bodu a aktivujte ji.

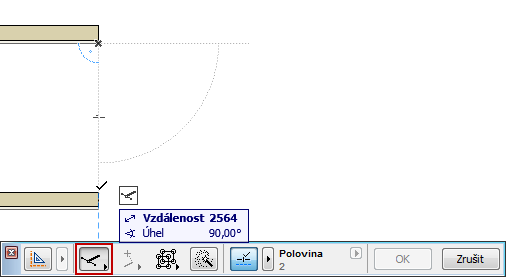

6.Nakreslete referenční vektor z jednoho konce zdi na druhý.
7.Pomocné body nyní dělí nakreslený vektor na čtyři části, jak bylo nastaveno v kreslicích pomůckách.
Začněte kreslit zeď na libovolném z těchto bodů.
