Pracovní rovina je ve výchozím nastavení ve 3D zobrazena. Vypnout nebo opětovně zapnout pracovní rovinu můžete tlačítkem v menu Zobrazení > Pracovní roviny.
Poznámka: Pracovní rovina bude nadále zobrazena v případech, kdy je to nezbytné, a to nezávisle na stavu tohoto tlačítka: Například při zadávání roviny profilu zborcené skořepiny.
Zobrazit pracovní rovinu pouze při úpravách prvků
1.Otevřete Volby > Pracovní prostředí > Volby zobrazení.
2.Aktivujte volbu Zobrazit pracovní rovinu pouze při úpravách prvků.
Pokud toto políčko zaškrtnete, pracovní rovina bude zobrazena pouze při aktivní úpravě prvku ve 3D okně (za předpokladu, že je tlačítko “zobrazení pracovní roviny” zapnuté.) Po skončení úpravy pracovní rovina opět zmizí.
3D pracovní rovina: Barva a mřížka
3D pracovní roviny mají stejný systém mřížky, jako mřížka v půdorysu, a zobrazuje souřadnice X-Y.
1.Otevřete 3D okno.

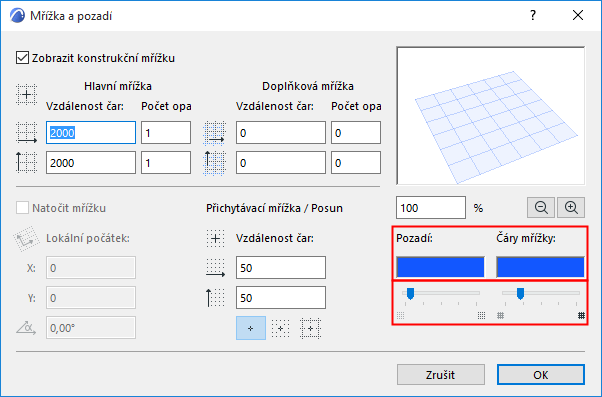

2.Použijte příkaz Zobrazení > Volby mřížky a pracovní roviny > Mřížka a pozadí a upravte nastavení mřížky a její barvy.
