Segmentem čáry, obloukem nebo hranou prvku můžete rozdělit více označených prvků (zdí, trámů, čar, desek, střech, sítí, polygonů výplní a zón, lomených čar a křivek).
Příkaz Rozdělit je dostupný v oknech půdorysu a 3D, a - pouze pro 2D kreslící prvky - v oknech řezu/pohledu/int. pohledu, 3D dokumentu a detailu/pracovní listu.
Poznámka: Nelze rozdělit polygon - jako prvek střechy - s obloukem.
Rovina rozdělení je vždy kolmá na rovinu půdorysu.
Výjimka: Při rozdělování morfů máte více možností: Rovinu rozdělení můžete nastavit kolmo směrem k aktuální pracovní rovině.
1.Označte prvky, které chcete rozdělit.
2.Vyberte příkaz Úpravy > Změna tvaru > Rozdělit, nebo klikněte na ikonu sekyry ve Standardní nástrojové liště.
3.Nakreslete dočasný čárový segment, nebo klikněte na existující čáru, oblouk, zeď nebo hranu polygonu.

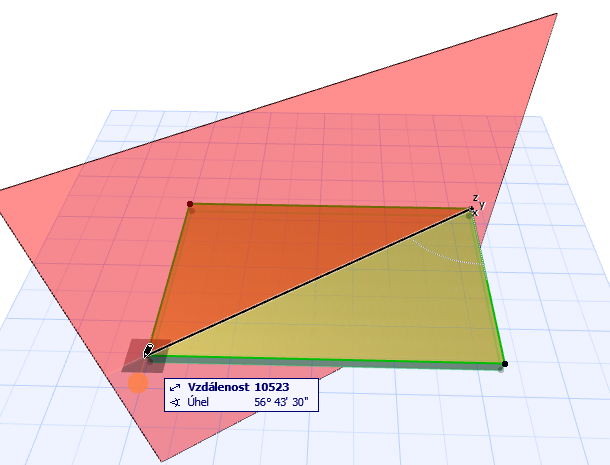

Ve 3D okně bude pro snazší orientaci zobrazena rozdělovací rovina červeně.
4.Klikněte na některou stranu dělicí čáry/oblouku/hrany kurzorem ve tvaru oka.

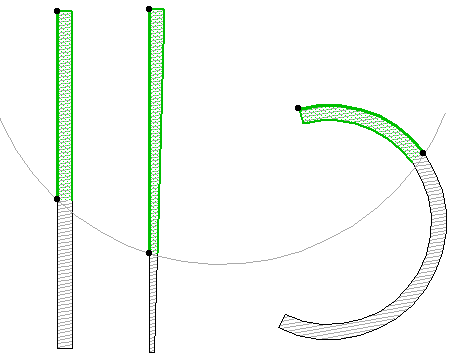

Poznámka: Když rozdělujete zdi, rozdělení se provede v místě, kde rozdělovací čára protíná referenční čáru(čáry) označených prvků.
5.Prvky na vybrané straně zůstanou označeny, označení prvků na druhé straně se zruší. Označenou skupinu prvků můžete editovat obvyklým způsobem.
Pokud je označený prvek protnut dělicím prvkem na několika místech, příkazem Rozdělit je rozdělíte ve všech těchto průsečících.
Rozdělování lze provádět i ve 3D okně. Označené prvky můžete rozdělovat vertikální rovinou na dva segmenty. Tato funkce funguje stejně jako v půdoryse. Dělicí čára se kreslí v rovině uživatelského počátku.
Poznámka: Když nejsou označené žádné prvky, umožní tento příkaz rozdělit zeď v místě kliknutí kdekoliv na stranách nebo referenční čáře.
