Tato funkce (Úpravy > Změna tvaru > Napojit prvky na desky) umožňuje snadno napojit prvky (zdi, sloupy a trámy) na konkrétní výškovou úroveň jedné nebo více desek, které jsou nad nebo pod nimi.
1.Označte prvky (stěny, sloupy nebo vodorovné trámy), které mají být přizpůsobeny.
Poznámka: Pokud se nad nebo pod označenými prvky nachází více desek, vyberte i konkrétní desku, ke které chcete prvky přizpůsobit. V opačném případě bude za cíl automaticky považována nejbližší deska.
2.Použijte příkaz Úpravy > Změna tvaru > Napojit prvky na desky.

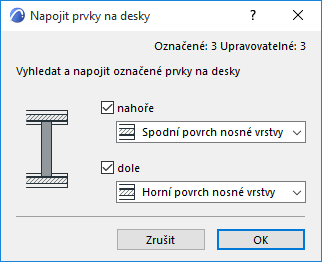

3.V následném dialogovém okně zvolte, jestli chcete přizpůsobit prvky desce, která je na nad nebo pod nimi, popř. k oběma deskám. Pokud jste předtím označili desku (desky) bude se přizpůsobení vztahovat pouze k označeným deskám.
4.Z nabídky vyberte úroveň desky, podle které budou prvky upraveny (horní nebo spodní, v případě sendvičů i horní nebo spodní povrch nosné vrstvy).
5.Klikněte na OK.
Poznámka: Pokud jsou dveře/okna vztaženy k základně zdi, příkaz Napojit prvky na desky je zachová ve své pozici a automaticky přepočítá jejich výšku k základně zdi.
Poznámka: Stejného postupu dosáhnete pomocí příkazu Úpravy > Změna tvaru > Napojit. V tomto případě musíte nejprve označit prvky, které chcete přizpůsobit a pak kliknout na cílovou desku. (Kurzor naznačí, že označujete desku - viz obrázek níže.) Objeví se dialogové okno Napojit prvky na desky a následuje postup dle výše uvedeného popisu. (Prvky jsou přizpůsobeny pouze k označené desce.)
Napojit prvky na desky Příklad

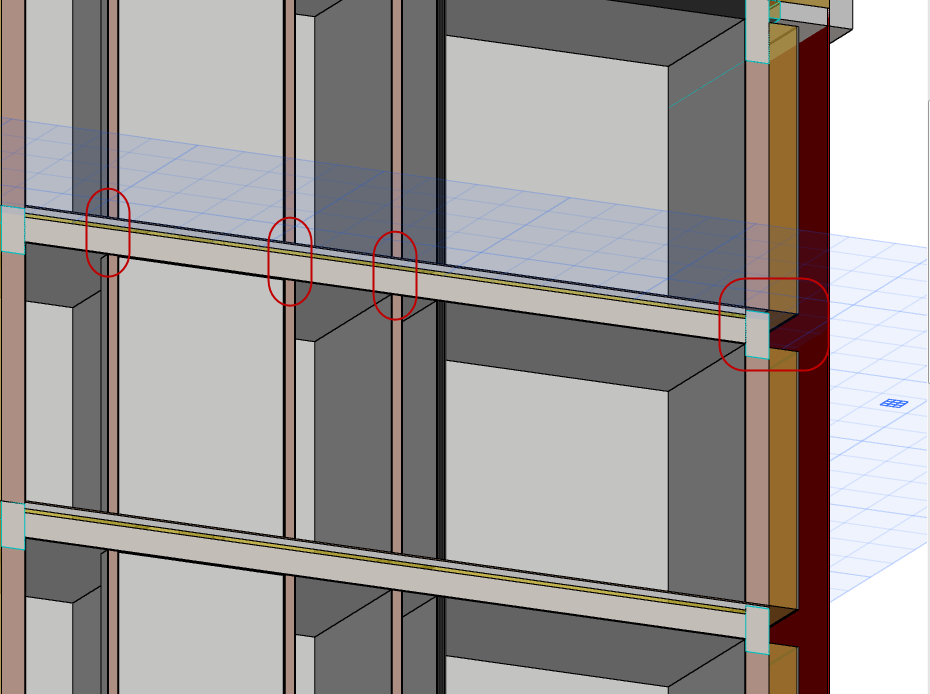

V níže uvedeném projektu dochází k problémům spojení stěn a desek: vnitřní zdi jsou zakončeny na líci podlahy, zatímco v obvodové zdi je vynechaná mezera.
Pomocí příkazu Napojit prvky na desky to lze napravit.
1.Označte všechny zdi.

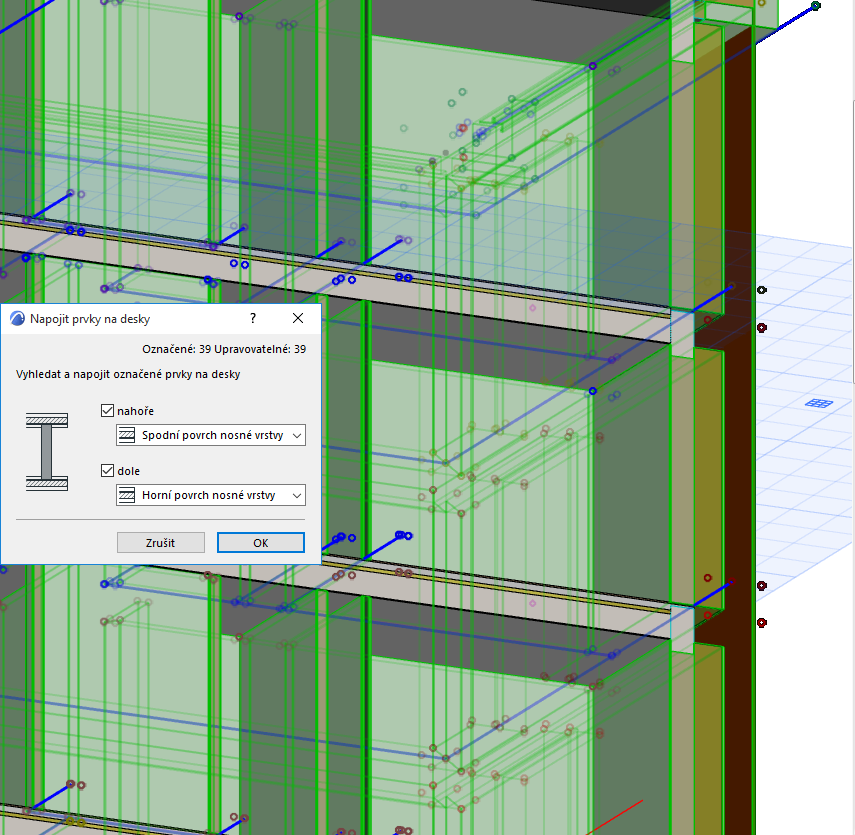

2.Použijte příkaz Napojit prvky na desky a v nastavení zvolte "Spodní povrch nosné vrstvy" a "Horní povrch nosné vrstvy". Díky tomu budou stěny prodlouženy až na úroveň nosné desky.

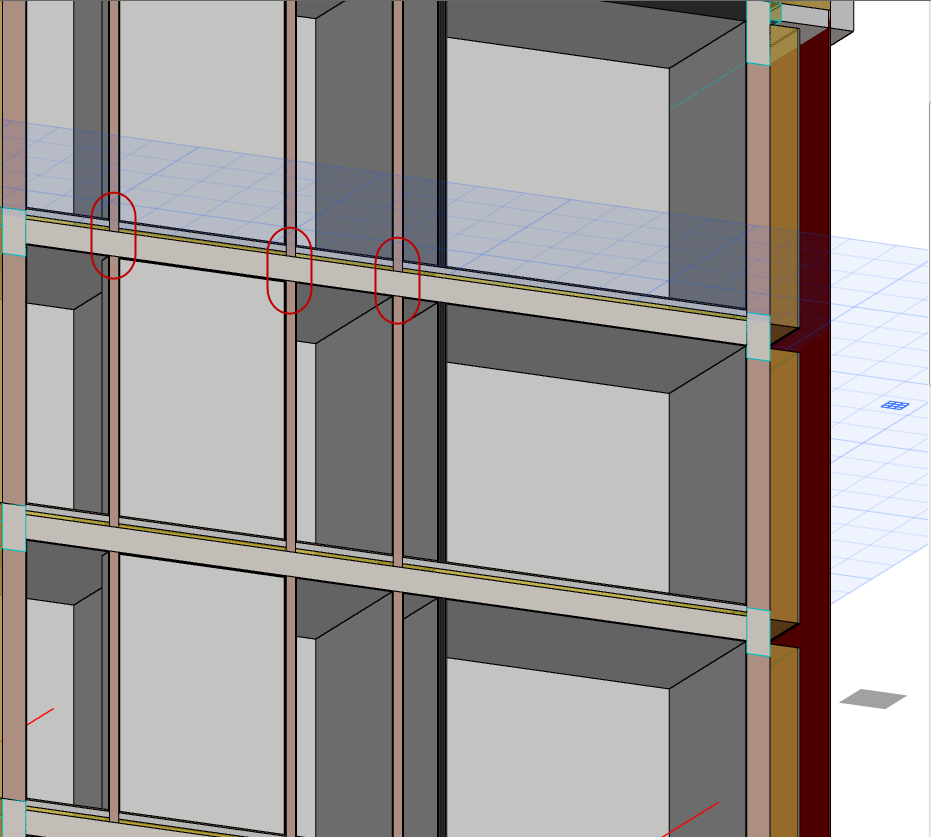

3.Nyní jsou vnitřní stěny správně připojeny k desce.
U exteriérových stěn však problém přetrvává: všechny by se měly spojit v jedné úrovni bez přerušení deskou.

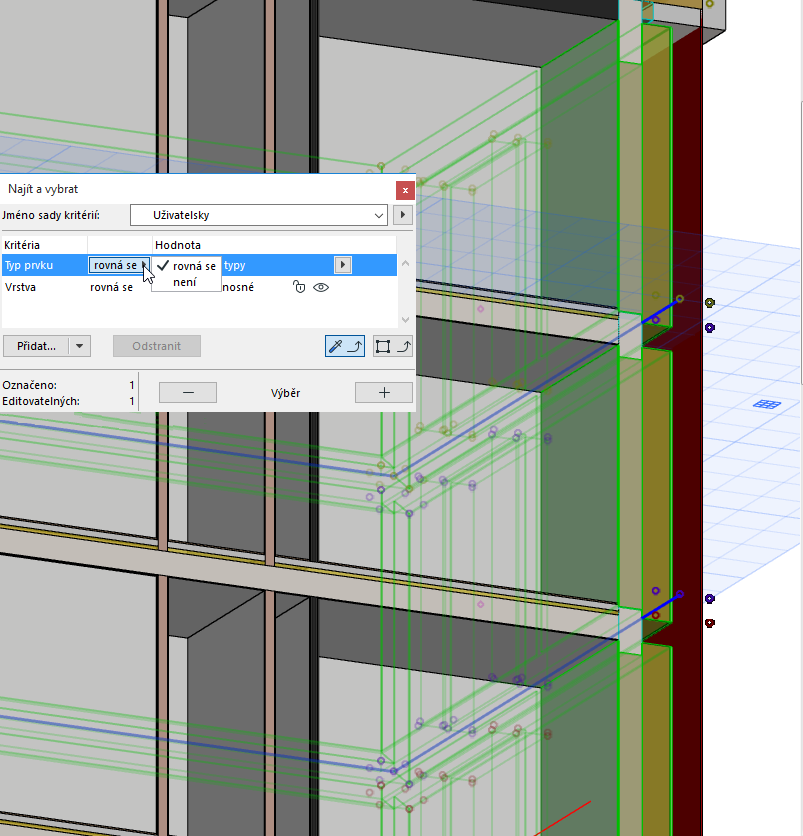

4.Pro výběr a označení pouze exteriérových zdí zvolte příkaz Najít a vybrat.
5.Opět použijte příkaz Napojit prvky na desky, avšak nyní by se měly všechny stěny přizpůsobit k horní hraně nosné desky. Tím budou eliminovány mezery.

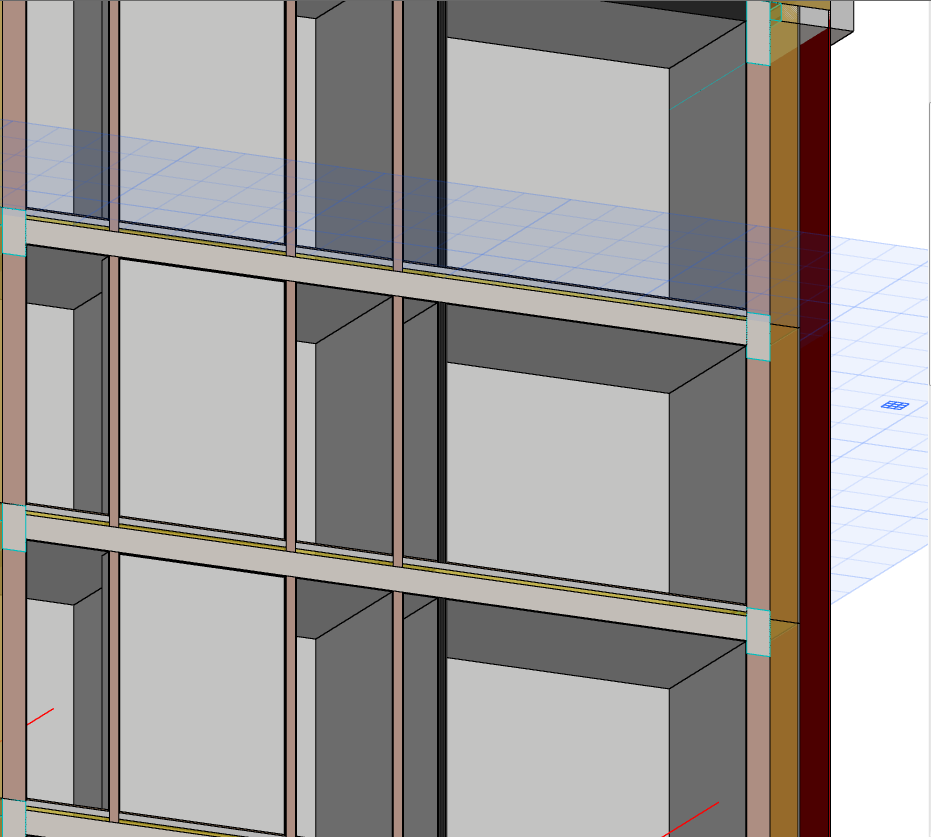

6.Nyní máme detail napojení stěn proveden správně.
