Vytažená skořepina s profilem libovolného tvaru

Tuto metodu použijte, pokud chcete vytvořit skořepinu s profilem libovolného tvaru a jeho vytažením kolmo k pracovní rovině. Zde jsou dva příklady.

1.Aktivujte nástroj skořepina a vyberte geometrickou metodu vytažení a detailní konstrukční metodu.

V půdorysu:

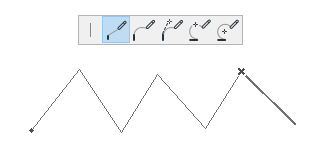

2.Nakreslete profil skořepiny - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení.

3.Dvojklikem polygon dokončete.

4.Objeví se okno, zadejte délku vytažení skořepiny. Kladné číslo vytáhne skořepinu nahoru (proti vám). Záporné číslo dolů. Vytažení je vždy kolmé na rovinu půdorysu. Klikněte na OK.

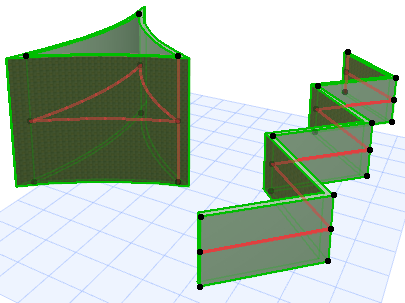

5.Skořepina je dokončená. Prohlédněte ji ve 3D. Ve 3D okně je čára profilu vybrané skořepiny zobrazena jinou barvou:

Poznámka: Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.

Ve 3D okně:

1.Vyberte pracovní rovinu. Vyberte výchozí pracovní rovinu, nebo rovinu vycházející z některého existujícího prvku.

•Pokud kliknete “do prázdna”, bude výška výchozí pracovní roviny jako v nastavení skořepiny (v tomto případě 500).

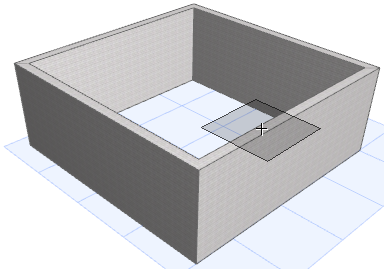

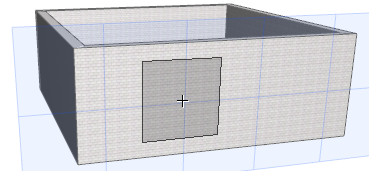

•Pokud chcete pracovní rovinu, která vznikne z bodů nebo plochy některého stávajícího prvku, vytvořte ji kliknutím na libovolné body a/nebo hrany nebo plochu: šedý čtverec vám bude automaticky ukazovat, jak by mohla vypadat potenciální pracovní rovina. Jakmile najdete pracovní rovinu, kterou potřebujete, kliknutím ji vytvoříte.

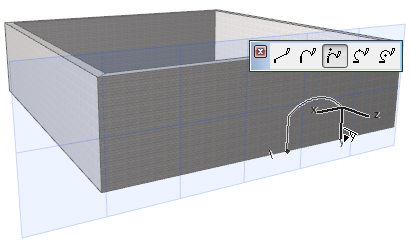

2.Nakreslete profil skořepiny - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení. (Zde jsou dva příklady.)

3.Dokončete polygon.

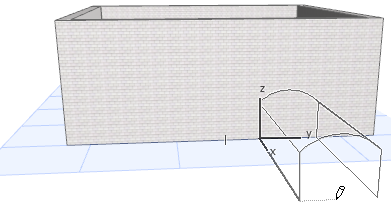

4.Natáhněte skořepinu tažením kurzoru. Skořepina bude vytažena kolmo k pracovní rovině.

5.Kliknutím operaci dokončete.
