Pokud chcete vytvořit zborcenou skořepinu jednoduchou konstrukční metodou, vytvoříte dva základní profily ve vodorovných rovinách. Při použití této metody:
•První profil má vždy tvar klenby.
•Druhý profil je úsečka.
V tomto případě umístíme klenbovou část skořepiny nad tento lichoběžník.
1.Aktivujte nástroj skořepina a vyberte zborcenou geometrickou metodu a jednoduchou konstrukční metodu.
V půdorysu:

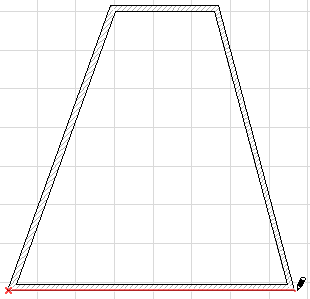

2.Klikněte na oba koncové body zdi ve spodní části, čímž určíte šířku profilu klenby.

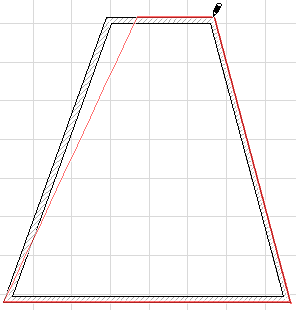

3.Přesuňte kurzor na protější stranu a klikněte na zbylé dva rohy zdí.

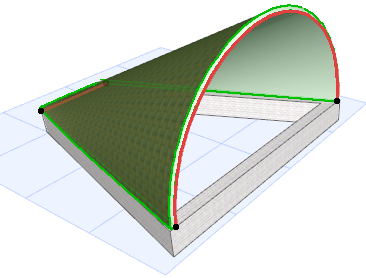

4.Zborcená klenbová skořepina je dokončená. Podívejte se na výsledek ve 3D
Ve 3D okně:

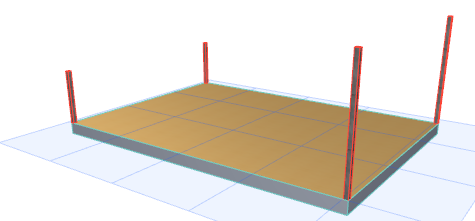

V tomto případě umístíme zborcenou klenbovou skořepinu na dva páry různě vysokých sloupů.
1.Aktivujte nástroj skořepina a vyberte zborcenou geometrickou metodu a jednoduchou konstrukční metodu.

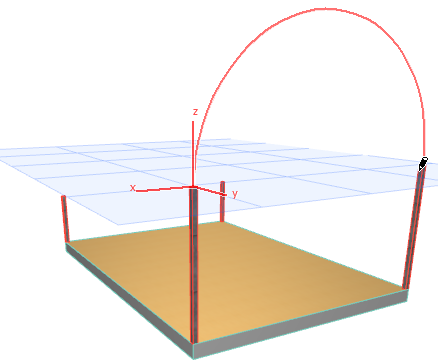

2.Klikněte na oba vyšší sloupy, čímž určíte šířku profilu klenby.

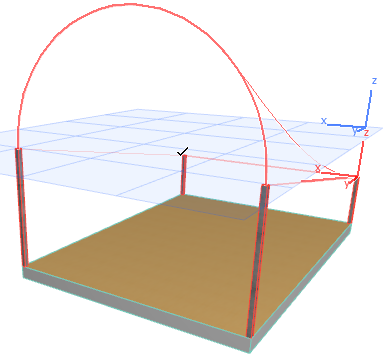

3.Přesuňte kurzor na opačnou stranu, na nižší sloupy, a kliknutím určete šířku druhého - rovného - profilu.

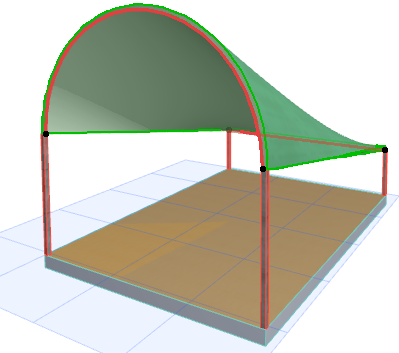

4.Zborcená klenbová skořepina je dokončená. Podívejte se na výsledek ve 3D
