Možnosti úprav rotační skořepiny

Vyberte osu nebo profil rotační skořepiny. Konec osy je odlišen větším aktivním bodem; tento bod znázorňuje výšku základny skořepiny.

•Upravit úhel otočení

Tato možnost je v plovoucí paletce, kterou vyvoláte kliknutím na profil skořepiny. Upravit úhel otočení








Poslední dva příkazy se v plovoucí paletce objeví, pokud kliknete na koncový bod osy rotace.

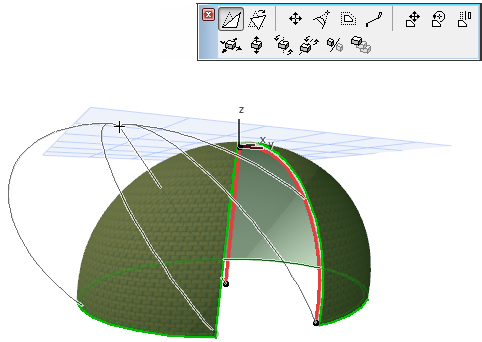

•Deformovat osu





•Naklonit osu





Podívejte se na video

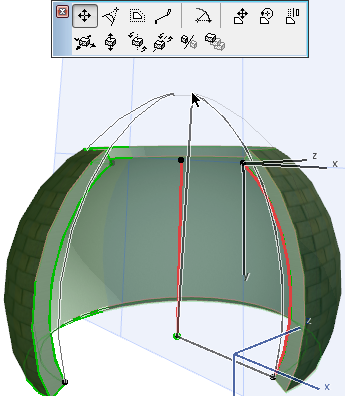

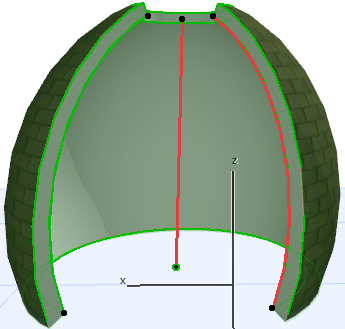

•Posunout uzel

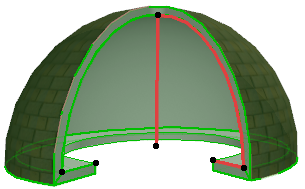

•Upravit profil








•Otočit profil

Z plovoucí paletky vyberte příkaz otočit profil. Klikněte na bod a nakreslete osu rotace (stejně jako při otáčení ostatních prvků). Dalším kliknutím dokončíte otočení.

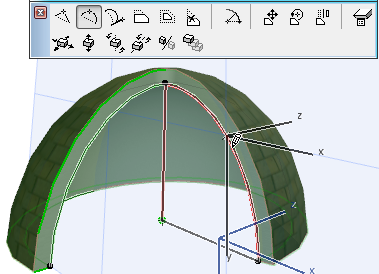

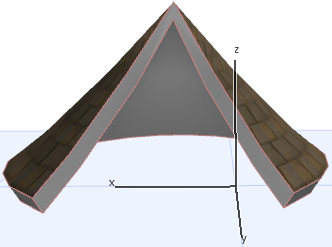

•Zakřivit hranu

Tato možnost je v plovoucí paletce, kterou vyvoláte kliknutím na libovolný bod na profilu skořepiny.
