Úprava hrany skořepiny nebo jejího otvoru
Můžete upravovat povrchový materiál a typ libovolné hrany skořepiny nebo otvoru ve skořepině.
Když změníte povrchový materiál nebo typ hrany, můžete rozhodnou, zda má být nastavení použito pouze na označenou hranu, označený polygon nebo na všechny hrany skořepiny.
1.Vyberte skořepinu.

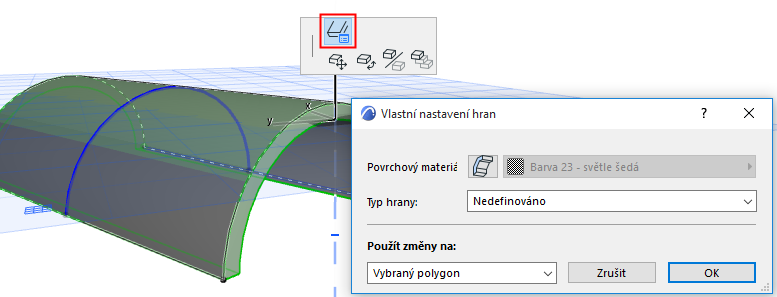

2.Kliknutím na hranu zobrazíte plovoucí paletku.
3.V plovoucí paletce vyberte možnost upravit nastavení hrany, otevře se okno vlastní nastavení hran.
4.Pomocí dostupných voleb upravte nastavení povrchového materiálu a typ hrany.
Vlastní povrchový materiál hrany skořepiny
Poznámka: Standardně je povrchový materiál hrany skořepiny odvozen ze stavebního materiálu celé skořepiny. Na panelu model v nastavení střechy můžete přepsat povrchový materiál všech hran skořepiny. Vlastní nastavení hran pak nabízí možnost, jak měnit povrchový materiál dalších hran.

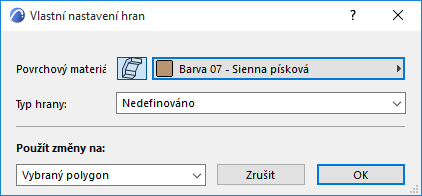

Povrchový materiál: Klikněte na tlačítko přepsání povrchového materiálu a vyberte libovolný povrchový materiál, který má být použit na hrany nebo povrchy konců.

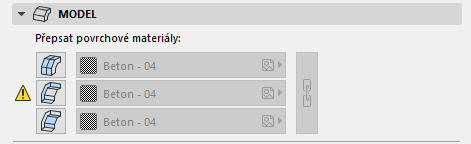

Pokud některým hranám přiřadíte povrchový materiál (nebo stavební materiál) jiný, než je v celkovém nastavení skořepiny, bude na panelu model zobrazena žlutá značka, která bude upozorňovat na to, že byly nastaveny vlastní povrchové materiály hran.

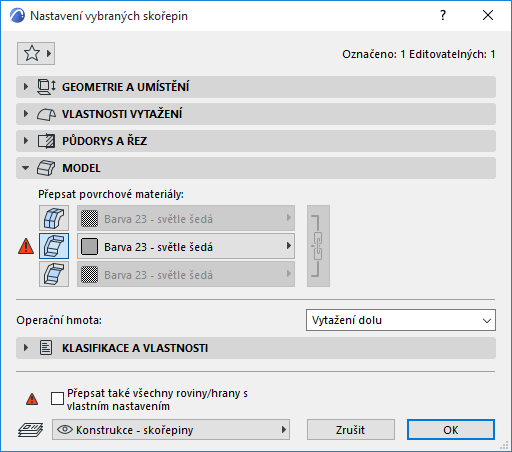

Pokud změníte povrchový materiál hrany v nastavení skořepiny, zobrazená žlutá značka (znázorňující “vlastní hranu”) bude mít červený stín: To znamená, že základní nastavení hrany skořepiny se změní: chcete přepsat všechny hrany, včetně hran s vlastním nastavením?
Pokud ano, zaškrtněte políčko v dolní části nastavení skořepiny (Použít změny také na vlastní plochy/hrany). Pokud políčko nezaškrtněte, vlastní povrchové materiály hran zůstanou tak, jak jste je nastavili.
Vlastní typ hrany skořepiny
Typ hrany: Podle potřeby vyberte typ hrany skořepiny.
Typ hrany, který zde nastavíte pak může být vypsán jako parametr v seznamech a tabulkách.
Více informací o typech hrany najdete zde: Parametry pro vykazování skořepin.
Použít změny
Použít změny na: Jakmile dokončíte potřebná nastavení, vyberte, na které hrany mají být použity:
•Vybraná hrana bude mít vlastnosti (materiál a typ hrany) podle nastavení, jaké jste provedli.
•Vybraný polygon použije nastavení, v závislosti na hraně, na kterou jste kliknuli, na všechny hrany obrysu skořepiny, nebo na všechny hrany otvoru.
•Všechny hrany použije nastavení na všech hranách skořepiny a jejích otvorů.
5.Kliknutím na OK změny potvrdíte.
