Konstrukce sítě
V půdoryse je zobrazen obrys a hřebeny sítě.
Poznámka: Na ostatních podlažích (pokud jsou zobrazeny na jiných podlažích než je domovské) jsou sítě a desky zobrazovány typem čáry, který je nastaven v menu Předvolby projektu > Funkce starších verzí..

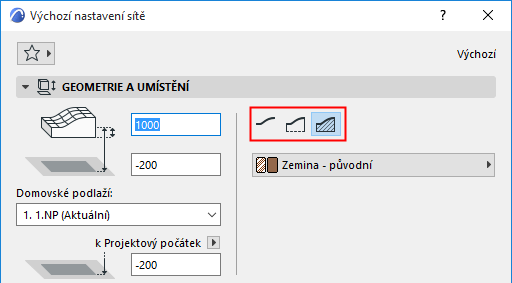

Síť může být ve 3D zobrazena třemi různými způsoby, záleží na zvolené konstrukční metodě v Infopaletky nebo okně nastavení sítě:
•Pouze skořepina
•Skořepina s boky
•Plná
Zobrazení hřebenů
V síti se nachází dva typy hřebenů: uživatelsky definované a generované. Každý vygenerovaný hřeben spojuje dva uzly sítě v různé výšce, které dosud nebyly spojeny uživatelsky definovaným hřebenem.
•Uživatelsky definované hřebeny jsou vždy viditelné.

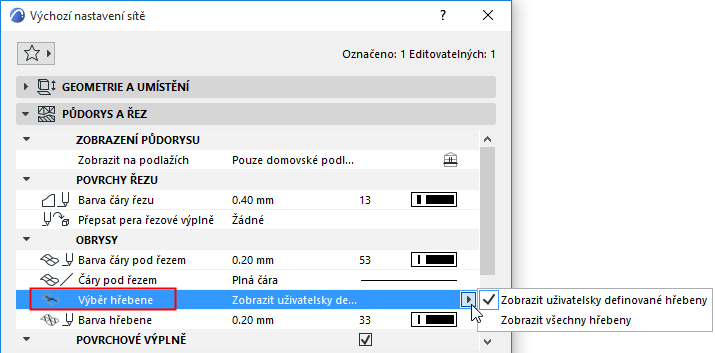

•Volba Zobrazit všechny hřebeny zobrazuje také hřebeny vytvořené spojením uzlů sítě. (Tento uživatelský prvek se nachází v nastavení nástroje sítě). Generované hřebeny se zobrazí jen když spojují body s různou výškou.
Zobrazení ve 3D

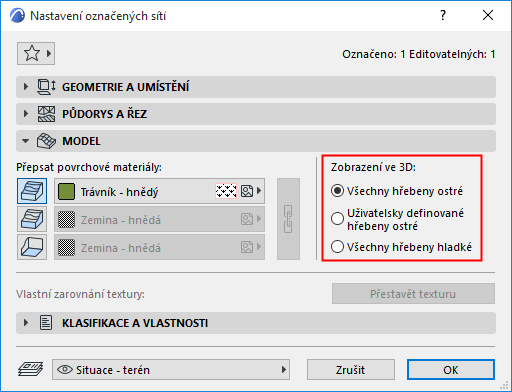

Volby na panelu model v nastavení sítě vám umožňují nastavit, jestli budou hřebeny sítě zobrazeny jako hladké, nebo ostré.
•Všechny hřebeny ostré: Síť bude ve 3D zobrazena jako plocha tvořená trojúhelníky s ostrými hranami.
•Uživatelsky definované hřebeny ostré: Síť bude zobrazena s ostrými uživatelsky definovanými hřebeny, ostatní povrch sítě bude zobrazen hladce.
•Všechny hřebeny hladké: Síť bude zobrazena celá hladce.
Když zvolíte všechny hřebeny hladké, zobrazí se ve 3D jen uživatelsky definované hřebeny.
