Nastavení vzoru sítě v nastavení schématu
Na stránce Schéma nastavení lehkého obvodového pláště nastavte síť vzoru ještě před jeho vytvořením.
Poznámka: Druhou možností je vložit prázdný obrys lehkého obvodového pláště a vzor nakreslit ručně. Viz Grafická síť schématu.
Jsou tři hlavní způsoby rozmístění vzoru řádků i sloupců:
•Pokud použijete vzor s pevnými rozměry, můžete nastavit, jakým způsobem má být řešen “zbytek” segmentu lehkého obvodového pláště
•Nejlepší dělení
•Počet částí
Všechny způsoby jsou popsány níže.
Témata v této části:
Nastavení výplně “zbytku” (pevný rozměr řádku a/nebo sloupce)
Rozmístění vzoru “Nejlepší dělení”
Počátek vzoru (pro vzory s pevnými rozměry)

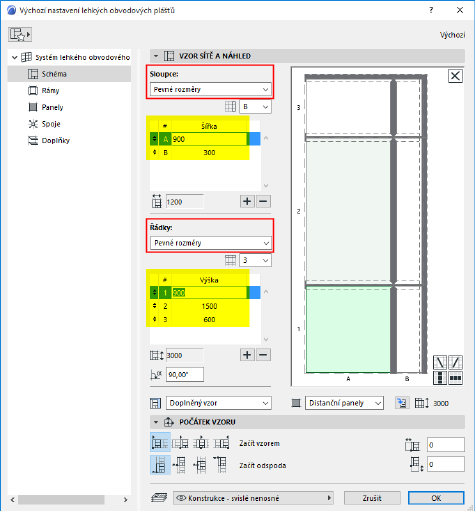

Řádky a/nebo sloupce schématu: vyberte volbu Pevné rozměry. (Způsob rozmístění vzoru je stejná, jako u verzí před Archicadem 22. Zadejte přesnou šířku sloupce a/nebo výšku řádku.)
Výsledný lehký obvodový plášť ve 3D s pevnými rozměry řádků a sloupců:
Pevný vzor je opakován uvnitř obrysu a na konci je uříznutý.
Nastavení výplně “zbytku” (pevný rozměr řádku a/nebo sloupce)

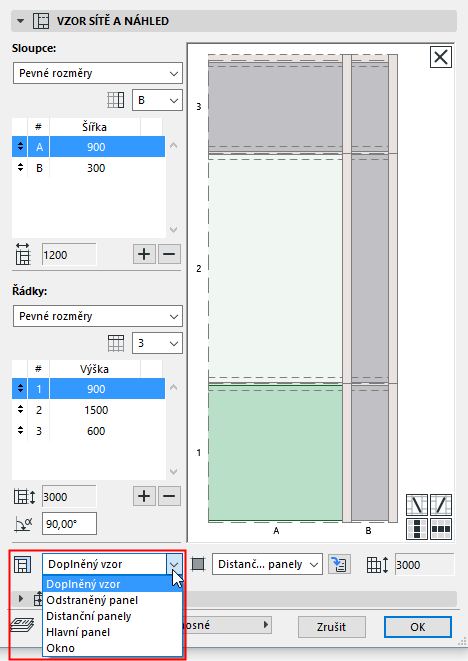

Pokud jsou sloupce a/nebo řádky nastaveny na pevné rozměry, aktivuje se volba “Výplň v místě nekompletního vzoru”, která umožňuje nastavit způsob vyplnění “zbytku” uvnitř obrysu v případech, kdy vzor obrys nevyplňuje dokonale.
•Volba Doplněný vzor na obrysu lehkého obvodového pláště vzor uřízne.
•Nebo můžete vybrat třídu panelu: zbývající segmenty (ve vodorovném a/nebo svislém směru) budou vyplněny panely zvoleného typu.
•Na rozložení doplnění má vliv nastavený způsob umístění počátku (viz příklady níže).
Příklady nastavení výplně nekompletního vzoru
Vzor lehkého obvodového pláště je nastaven s pevnými rozměry sloupců i řádků:
Vzor sítě lehkého obvodového pláště
Následuje několik variant nastavení doplnění vzoru a umístění počátku vzoru.
Modrou čarou je zvýrazněný obrys lehkého obvodového pláště.
Červená čárkovaná čára znázorňuje opakovaný vzor.

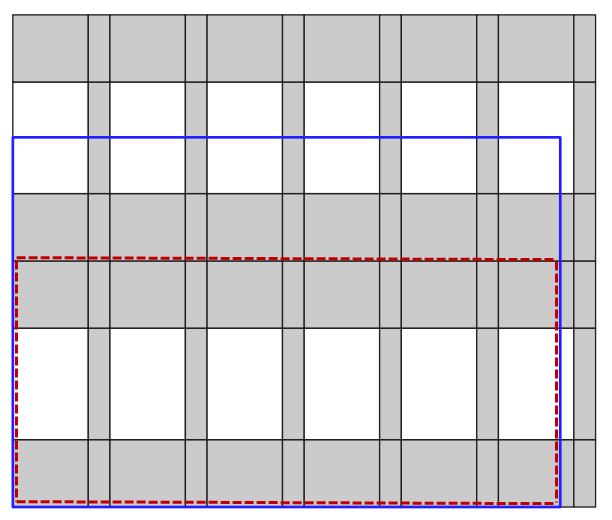

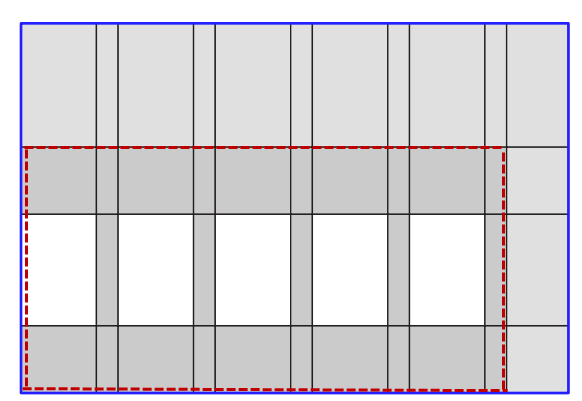

Výplň nekompletního vzoru: Doplněný vzor
Počátek vzoru: Vlevo dole
Výplň nekompletního vzoru: Distanční panel
Počátek vzoru: Levý spodní roh

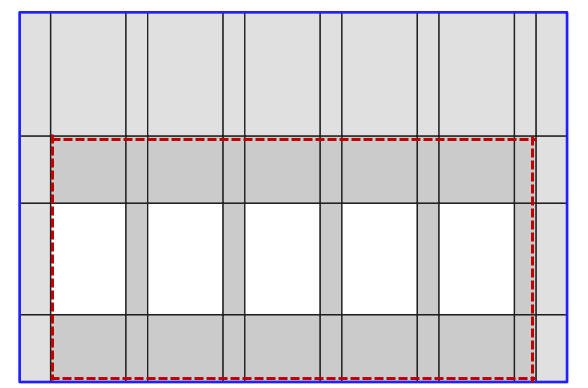

Výplň nekompletního vzoru: Distanční panel
Počátek vodorovného vzoru: Zarovnat na střed
Počátek svislého vzoru: Odspoda

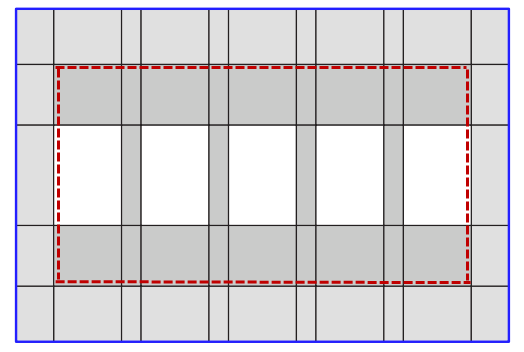

Výplň nekompletního vzoru: Distanční panel
Počátek vzoru: Zarovnat na střed (oba směry)
Rozmístění vzoru “Nejlepší dělení”
Při použití tohoto způsobu bude vzor lehkého obvodového pláště končit přesně s koncem segmentu, nevznikne žádný “zbytek”.

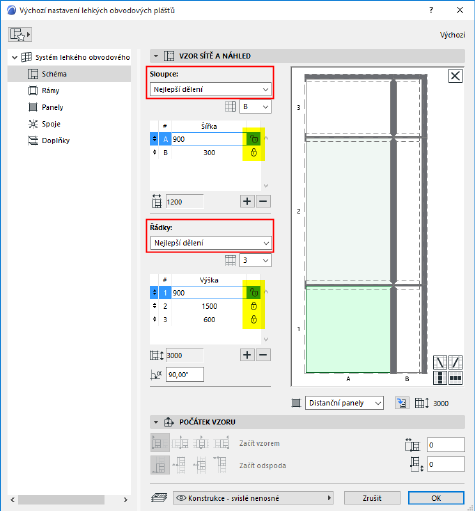

Řádky a/nebo sloupce schématu: vyberte možnost Nejlepší dělení.
•Nastavte požadované rozměry sloupců a řádků a pomocí ikony zámku zvolte, jestli budou jednotlivé šířky sloupců/výšky řádků pevné, nebo flexibilní.
•Aspoň jeden řádek/sloupec musí být flexibilní. To znamená, že bude natažen nebo zkrácen, aby se vzor přizpůsobil celkovému rozměru.
•Výsledná výška “flexibilních” řádků/šířka “flexibilních” sloupců bude co nejblíže zadané hodnotě, jak je to jen možné. Pokud je nastaveno více flexibilních hodnot (např. dva flexibilní sloupce šířky 300 resp. 600), bude jejich šířka zachována relativně - tedy jeden sloupec bude vždy dvakrát širší, než druhý.

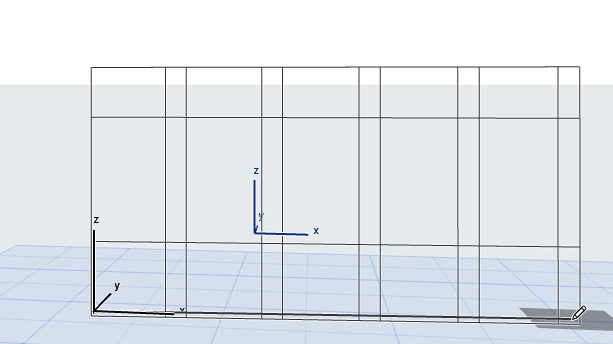

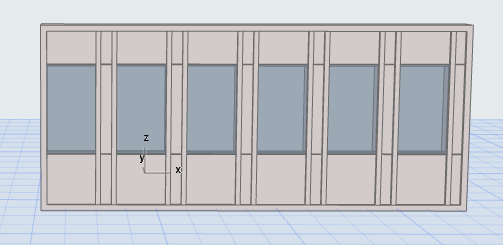

Pokud kreslíte lehký obvodový plášť s volbou Nejlepší dělení, poznáte díky grafické odezvě, které sloupce a řádky vzoru se automaticky přizpůsobují.
Pomocí volby “Ukončit vzor” můžete nastavit jiný panel posledního sloupce:

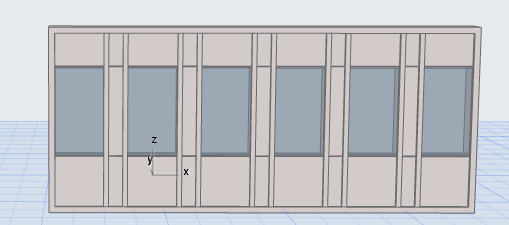

Nejlepší dělení (Ukončit vzor sloupcem B)
Nejlepší dělení (Ukončit vzor sloupcem A)

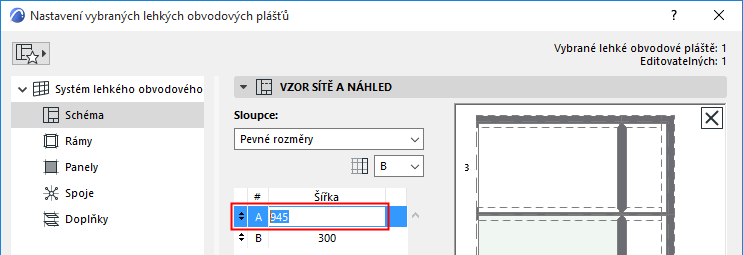

Pokud chcete zjistit, jaký je výsledný rozměr flexibilního řádku nebo sloupce (např. sloupec A, šířka 900 mm, flexibilní) ve vytvořeném lehkém obvodovém plášti,
otevřete nastavení označeného LOP a v nastavení vzoru přepněte na volbu “Pevné rozměry” (skutečná šířka sloupce A je v tomto případě 945 mm).
Tuto volbu použijte, pokud chcete nastavit přesný počet opakování vzoru v segmentu lehkého obvodového pláště.
Musíte nastavit aspoň jeden řádek/sloupec jako flexibilní.

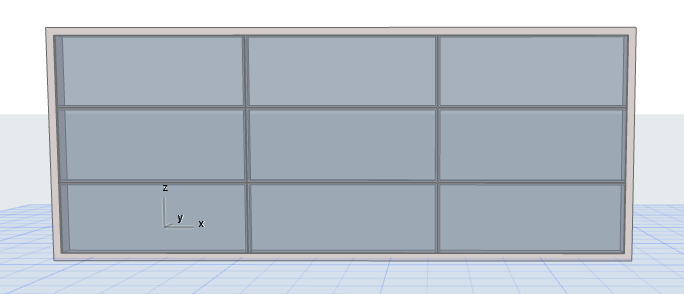

Zde jsou všechny řádky a sloupce flexibilní. Nezáleží na tom, jak vysoký nebo dlouhý lehký obvodový plášť bude, vzor (tři řádky na tři sloupce) bude použit pouze jednou.

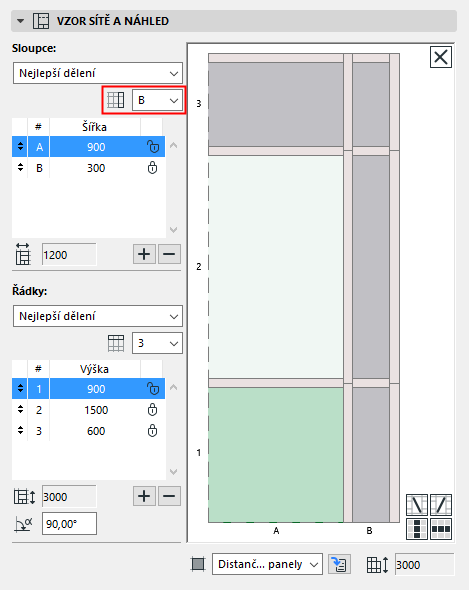

Vyberte, jakým sloupcem/řádkem má vzor skončit.
Například: Váš vzor obsahuje dva sloupce - A a B.
Jako koncový sloupec nastavte B.
Při kreslení lehkého obvodového pláště se bude vzor AB opakovat s pevnými rozměry, poslední sloupce segmentu bude sloupec B (případně doplněný nastaveným způsobem).

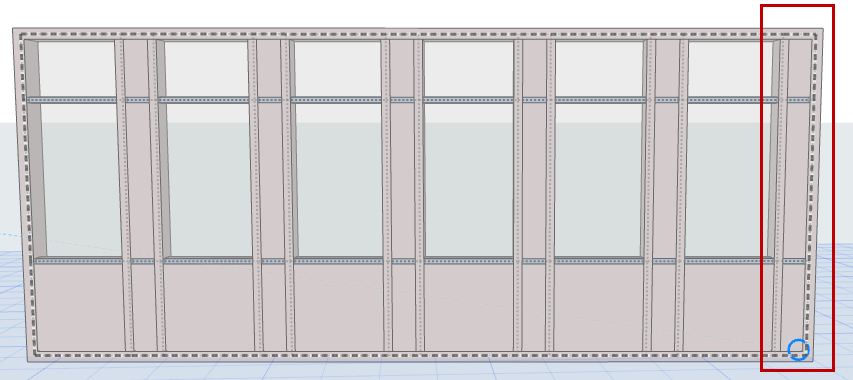

Vzor ukončený sloupcem B

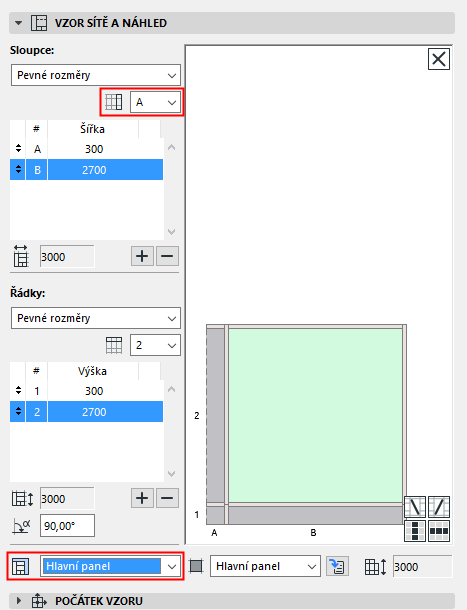

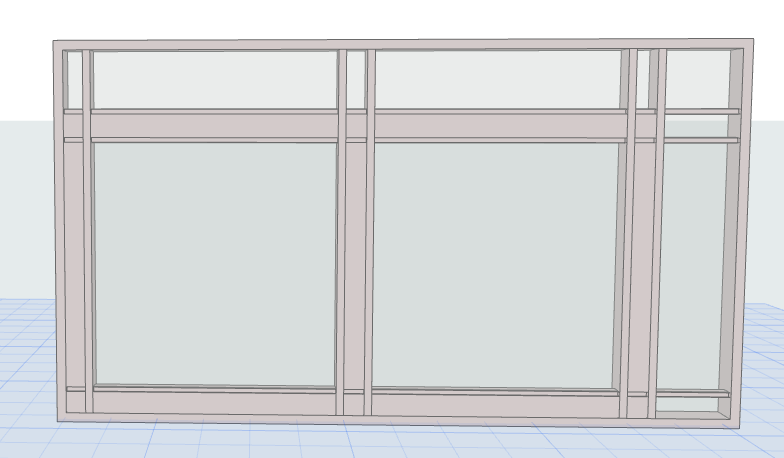

Vzor ukončený sloupcem A - pak doplnění
Počátek vzoru (pro vzory s pevnými rozměry)

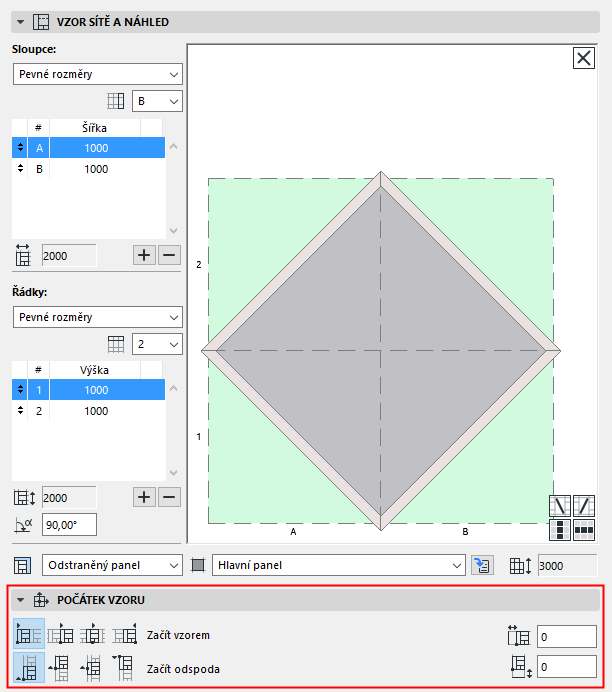

Nastavení Počátek vzoru umožňuje ukotvit počátek sítě vzoru (ve vodorovném i svislém směru) ke konkrétnímu bodu segmentu lehkého obvodového pláště a případně přidat odsazení.
Při správném výběru vám pomůžou ikony nastavení a informační bubliny.
Poznámka: Nastavení počátku vzoru není dostupné, pokud je jako způsob dělení nastavená volba “Nejlepší dělení” nebo “Počet částí”.
Počátek vodorovného vzoru
•Počátek na začátku segmentu
•Počátek ve středu segmentu. Vodorovný vzor začne v centru segmentu, od kterého bude rozmístěn v obou směrech. (Středem segmentu LOP bude vždy procházet svislá čára sítě.)
•Počátek vzoru leží ve středu segmentu
•Počátek na konci segmentu
Počátek svislého vzoru
•Počátek naspodu segmentu
•Počátek ve středu segmentu.
•Počátek vzoru ve středu segmentu
•Počátek na vrcholu segmentu.
Obrázky najdete zde: Příklady nastavení výplně nekompletního vzoru.
