Šikmé zdi lze ve 3D pohledech a řezech natáhnout a/nebo upravit jejich úhel sklonu pomocí příkazů malé paletky.
Ve 3D můžete:
•Výběrem a tažením rohového uzlu v horizontální rovině zeď zešikmit nebo změnit úhel zešikmení. (Použijte příkaz Modifikovat úhel v malé paletce.)
Poznámka: Zeď, jejíž referenční čára je uprostřed, nelze naklonit.
•Natáhnout šikmou zeď přesunutím horní nebo dolní hrany nahoru nebo dolů v rovině zdi (použijte příkaz Protáhnout šikmou výšku.)
•Natáhnout šikmou zeď svisle. (Použijte příkaz Natáhnout výšku v malé paletce.) Při změně výšky zdi zůstává tloušťka zdi stejná, ale úhel sklonu se příslušným způsobem přizpůsobí.

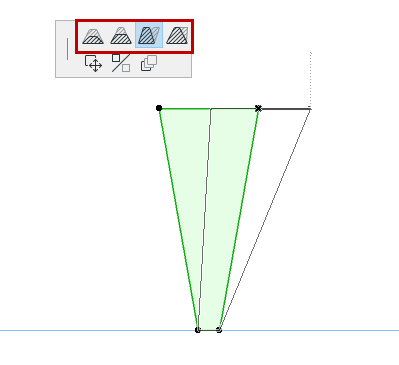

V okně řezu můžete použít stejné funkce. (“Modifikovat Úhel sklonu” je možné pouze pokud je referenční čára zdi kolmá k čáře řezu.) V takovém případě můžete, v okně řezu, sklon zdi měnit pomocí jejího odsazení uvedeného v informátoru v poli "Vzdálenost“.
Úpravy dvojitě šikmé zdi

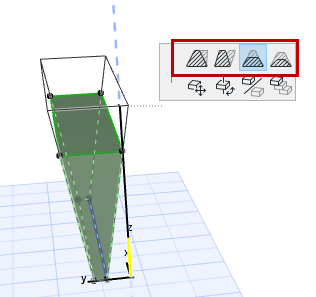

Dvojitě šikmou zeď můžete ve 3D okně nebo v řezu upravovat čtyřmi různými způsoby:
