Kreslení lehkého obvodového pláště v půdorysu

1.Aktivujte nástroj Lehký obvodový plášť.

2.V Infopaletce zvolte geometrickou metodu Lomené čáry - jednoduché.

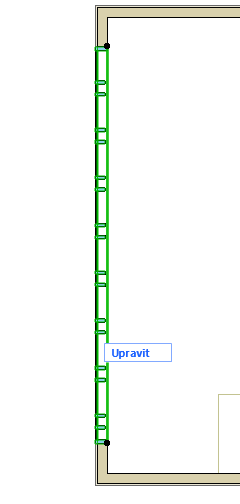

3.Nakreslete referenční čáru představující délku lehkého obvodového pláště.

Poznámka: Pokud je vaše schéma nastavené s pevnými rozměry sítě vzoru, náhled a uchopovací body/tužka vám naznačí, kde je konec dalšího segmentu.





4.Kliknutím kreslení čáry dokončete.

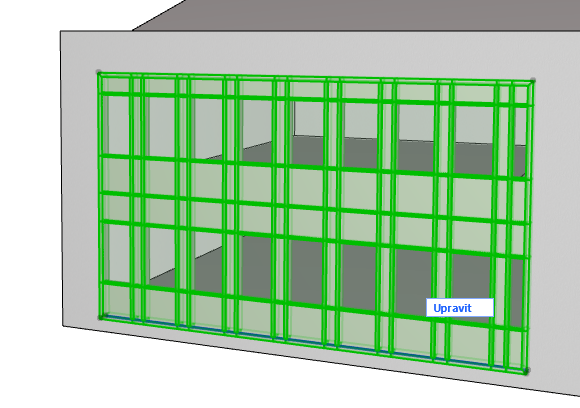

5.Výsledek  si prohlédněte ve 3D okně.





Řetězový lehký obvodový plášť

Pomocí geometrické metody řetězec můžete vytvořit lehký obvodový plášť složený z více segmentů. Referenční čára je lomená čára.




•Každému segmentu můžete nastavit vlastní schéma a vlastní vzor - pomocí režimu úprav.

•V místě styku dvou sousedních segmentů bude vždy vytvořen rám. Tento rám nemůže být odstraněn. (Pokud chcete můžete jeho typ nastavit na neviditelný - vyberte rám a upravte ho v režimu Úpravy v nastavení rámu.)
