Nakreslení obrysu lehkého obvodového pláště v okně řezu
V tomto příkladu bude lehký obvodový plášť vytvořen v řezu metodou obrysu.
1.Přepněte se do okna půdorysu.

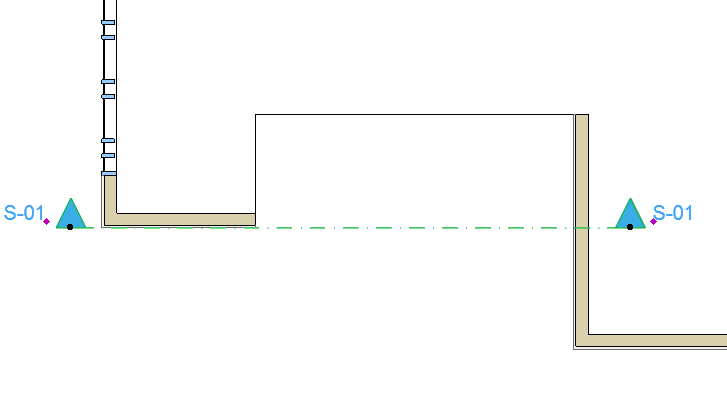

2.Nakreslete čáru řezu, která definuje rovinu lehkého obvodového pláště.
3.Otevřete řez.
4.S aktivním nástrojem lehký obvodový plášť, vyberte v Infopaletce geometrickou metodou Obrys.
5.Nakreslete obrys lehkého obvodového pláště podél požadované hranice, kliknutím na jednotlivé uzly, jako když kreslíte lomenou čáru.
6.Dvojklikem dokončete polygon.
Poznámka: Referenční čára tohoto lehkého obvodového pláště je prvním segmentem nakresleného obrysu.
