Spoje lehkého obvodového pláště

Spoj lehkého obvodového pláště je volitelná konstrukce, která slouží pro spojování jednotlivých panelů nebo (častěji) jako náhrada rámů, díky tomu lze vytvořit bezespárové, více prosvětlené konstrukce.

Spoje lze vložit na uzly sítě. Přesunutím čar sítě přesunete i spoje.

Pokud je v režimu úprav spoj označený, můžete:

•Otevřít nastavení vybraných spojů a upravit je

•Přetáhnout spoj do jiného bodu spojení panelů (pouze režim úprav ve 3D)

•Odstranit spoj

Spoje jsou standardně vkládány na vnitřní stranu LOP. Spoj můžete otočit na protější stranu (použijte tlačítko Otočit v nastavení nástroje spoje nebo v Infopaletce):

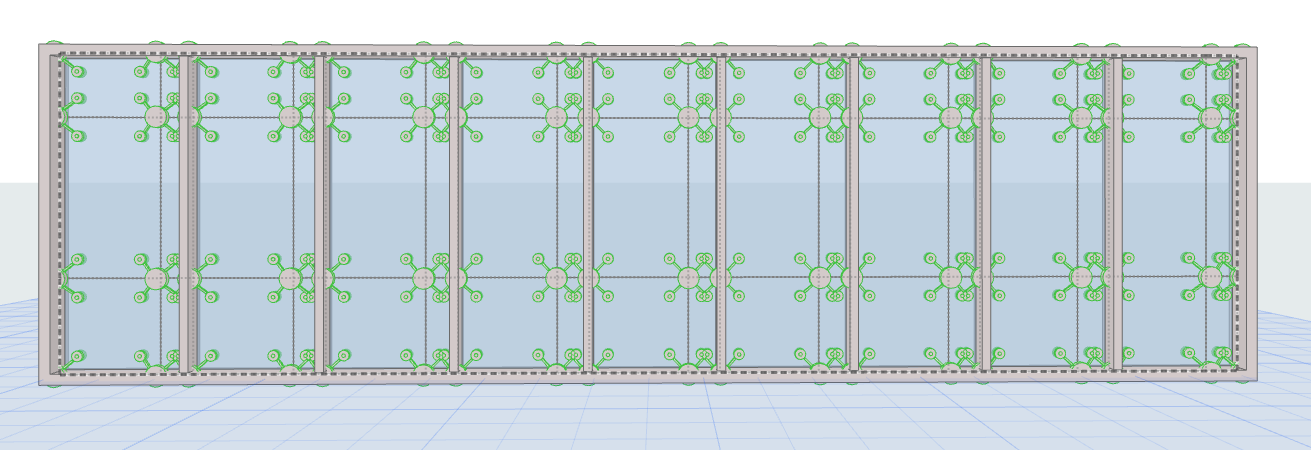

Vložení spojů na všechny body sítě

Spoje mohou být vloženy buď jeden po druhém, nebo automaticky do každého průsečíku.

Chcete-li umístit spoje na všechny body sítě, vyberte tuto možnost na panelu Umístění členů v nastavení systému lehkého obvodového pláště.

Přidání nového spoje lehkého obvodového pláště

1.Otevřete režim úprav lehkého obvodového pláště ve 3D okně.

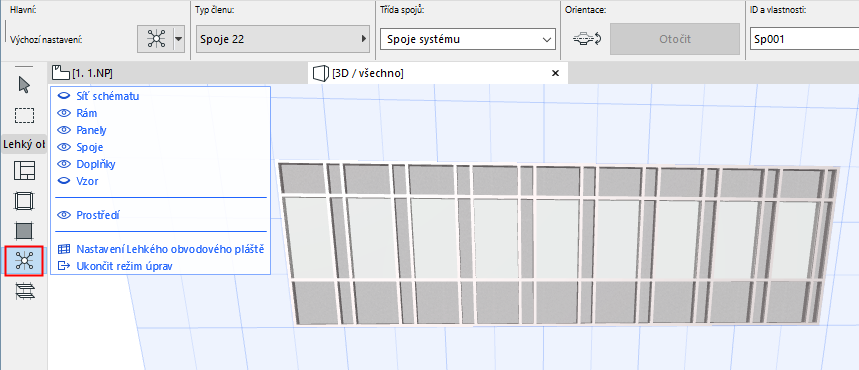

2.Aktivujte nástroj Spoje.

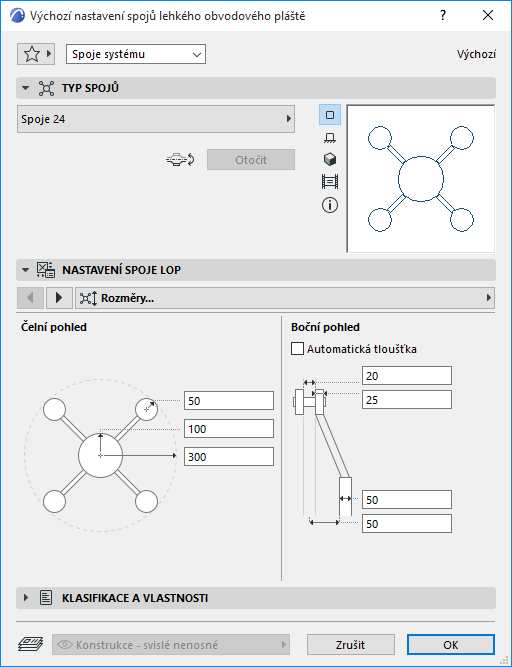

3.Pokud chcete použít vlastní parametry, otevřete nastavení spoje a parametry podle potřeby upravte.

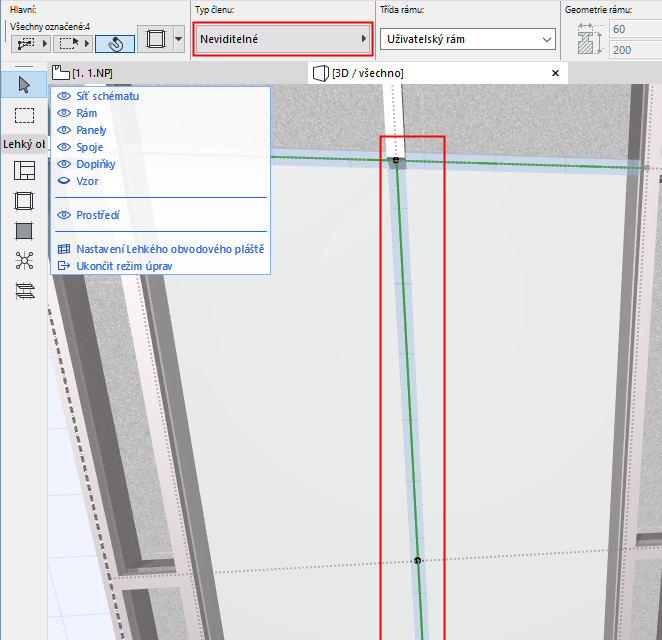

4.Pokud chcete spoje použít jako náhradu za rámy: vyberte rámy, které chcete nahradit a nastavte jim typ “Neviditelný”.

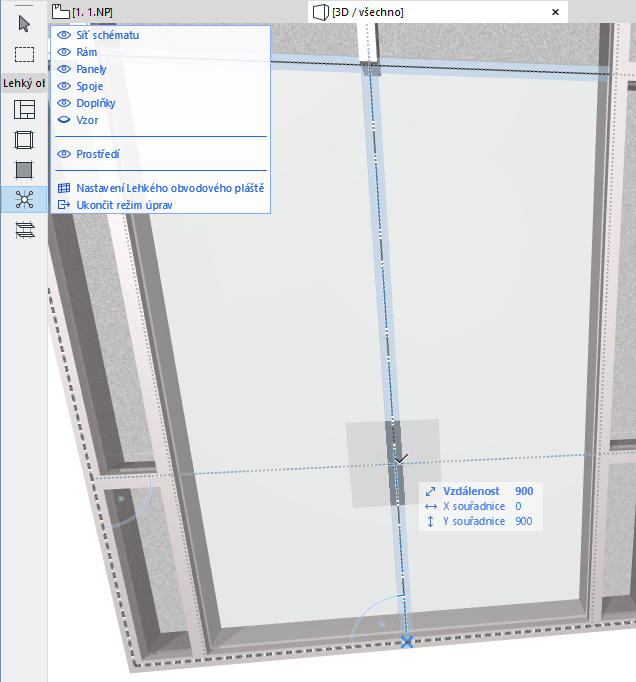

5.S aktivním nástrojem Spoje klikněte na aktivní bod v průniku čar sítě.

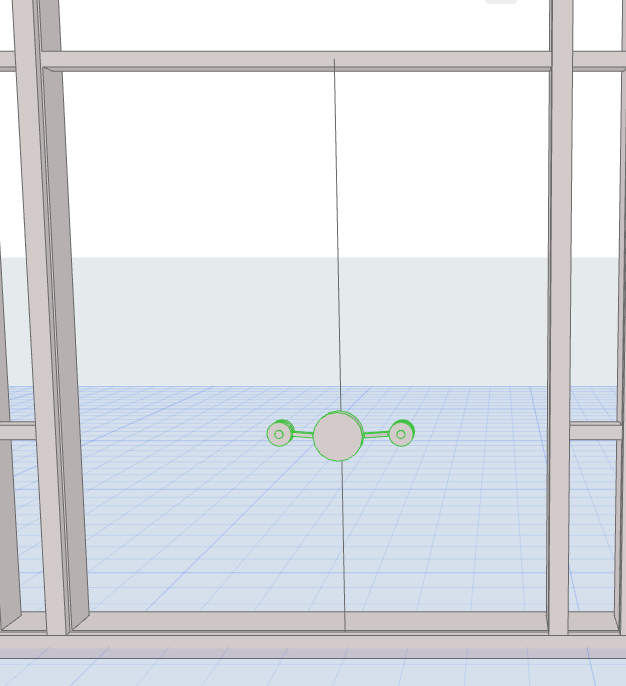

6.Dalším kliknutím určíte na jakou stranu LOP chcete spoj vložit. Bude vložen do nejbližšího bodu spojení panelů vašeho kliknutí

Poznámka: Orientaci označeného spoje můžete změnit tlačítkem Otočit v Infopaletce.
