Doplňky lehkého obvodového pláště

Doplněk LOP je volitelný, nenosný člen - jako například slunolam, dekorační pás nebo přístřešek - připojený k libovolnému rámu lehkého obvodového pláště.

Doplňky mohou být v Archicad jeden po druhém, použitím nástroje Doplňky pouze v režimu úprav LOP.

Doplněk může být změněn v režimu úprav, ale v nastavení lehkého obvodového pláště můžete také nastavit, aby použil systémové nastavení doplňku.

Pokud přesunete čáru sítě nebo rám, doplňky budou přesunuty také.

Přidání nového doplňku lehkého obvodového pláště

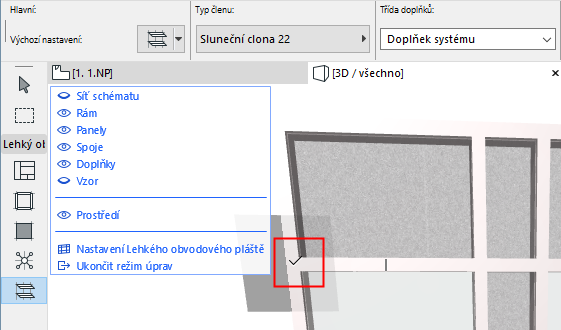

1.Otevřete režim úprav lehkého obvodového pláště ve 3D okně.

2.Aktivujte nástroj Doplňky.

3.V Infopaletce nebo v nastavení doplňků vyberte typ a třídu doplňku.

4.Klikněte na rám nebo konec rámu - koncový bod nejblíže kliknutí je použit jako začátek doplňku.

5.Dalším kliknutím definujte koncový bod.

6.Kurzorem ve tvaru oka určete směr: vnější nebo vnitřní strana LOP.

Úprava vlastního doplňku

Když je v režimu úprav označený doplněk, můžete:

•Otevřít nastavení vybraných doplňků a změnit ho

•Přetáhnout doplněk na jiný rám (pouze v režimu úprav ve 3D)

•Otočit doplněk na protější stranu LOP (Použitím tlačítka “Otočit” v nastavení nástroje doplněk nebo v Infopaletce)

•Odstranit doplněk

Pro snadnější práci si nastavte viditelnost (například vypněte viditelnost všech prvků, kromě doplňků a rámů.)
