Typy zalomení se stejnou délkou zkosených stupňů

V nastavení schodiště na panelu Geometrie a umístění:

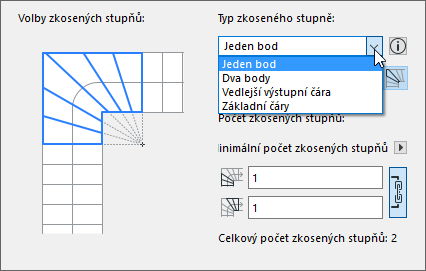

1.Z nabídky vyberte jeden ze čtyř typů stejně dlouhých zkosených stupňů: Jeden bod, dva body, základní čáry, vedlejší výstupní čára.

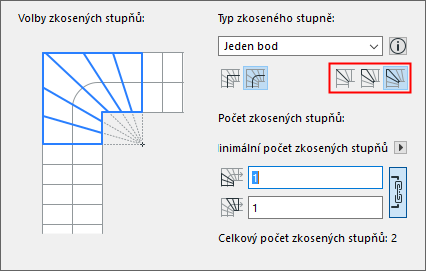

2.Klikněte na jednu ze tří ikon pro výběr způsobu rozvržení stupňů v místě, kde osa zalomení protíná výstupní čáru:

•Podstupnice: na osu zalomení je umístěna podstupnice

•Symetrický stupeň: osa stupně je zarovnána s osou zalomení

•Asymetrický stupeň: umístnění stupně není nijak omezeno

Podívejte se na následující ilustrace:

Typ zkoseného stupně: Vedlejší výstupní čára
Bod zalomení: Podstupnice

Typ zkoseného stupně: Vedlejší výstupní čára
Bod zalomení: Symetrický stupeň

Typ zkoseného stupně: Vedlejší výstupní čára
Bod zalomení: Asymetrický stupeň

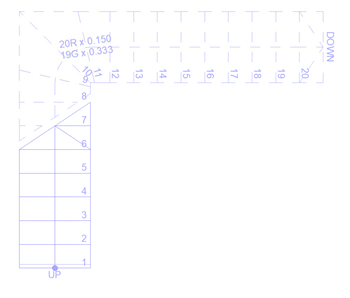

Segmenty se zalomenými stupni

Pokud je použit segment se zalomenými stupni, je jako počátek pro umísťování zalomených stupňů určen střed výstupní čáry tohoto segmentu.

•Osa je v tomto bodě vynesena kolmo k výstupní čáře.

•Stupně se stejnou délkou jsou odměřovány od tohoto bodu.

•Minimální šířka zkosených stupňů je měřena od průmětu tohoto bodu na vnitřní hraně.
