Konzolová konstrukce ramene a podesty

Tato nastavení jsou dostupná, pokud zvolíte jako typ konstrukce ramene a/nebo podesty konzolu.

Viz Výběr typu konstrukce.

Vyberte typ konzolového prvku - např. ocelovou nebo deskovou konzolu.

Na panelu Nastavení prvku konzoly nastavte zvolenou konstrukci:

•Konzolu můžete nastavit na levé, na pravé nebo na obou stranách schodiště

•Můžete přidat stupnicový plát


V režimu úprav můžete přidat vetknutí do zdi ramene nebo podesty, jak je vidět níže:

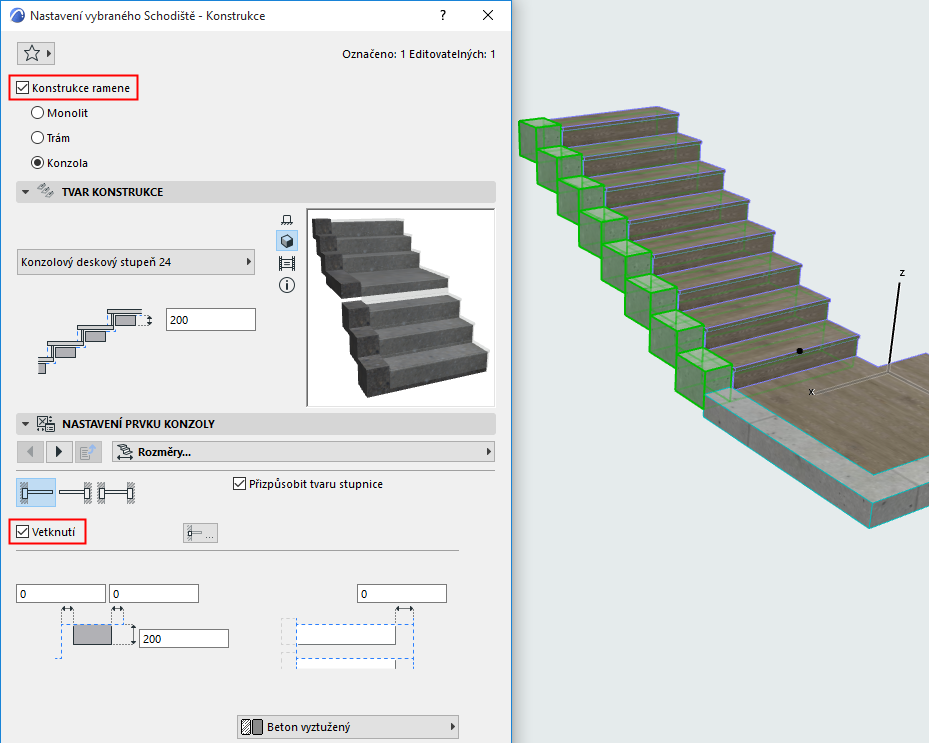

Doplnění vetknutí konzolového ramene schodiště (vyberte a upravte konstrukci schodiště v režimu úprav)

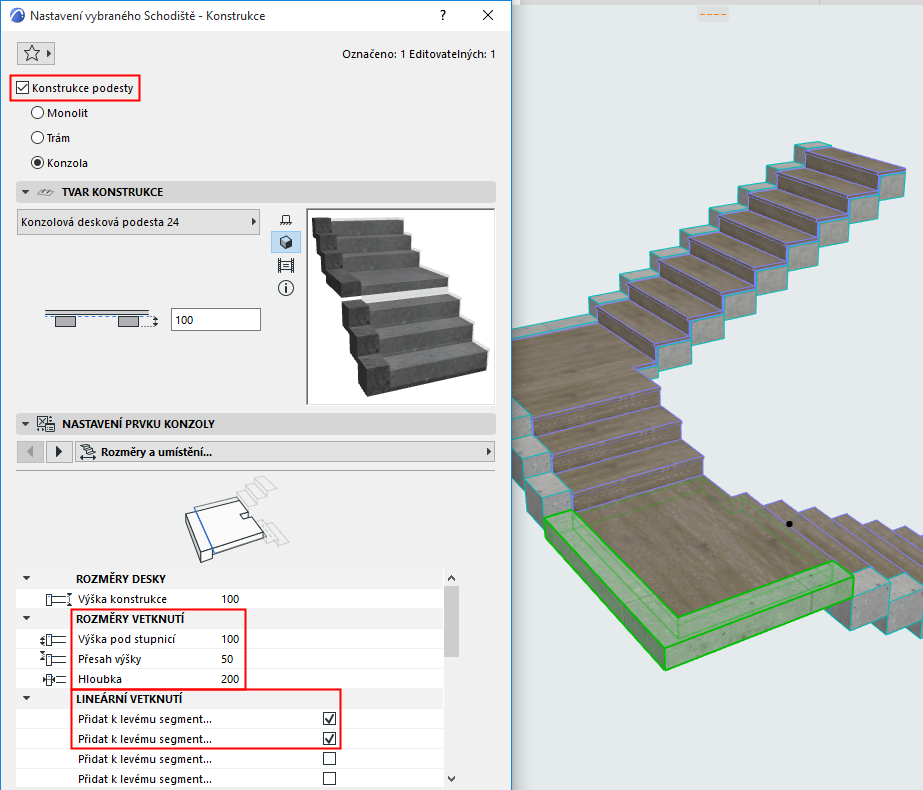

Doplnění lineárního vetknutí segmentu konzolové podesty (vyberte a upravte konstrukci v režimu úprav
