Vlastní prvky schodišť a zábradlí
Schodiště a zábradlí jsou tvořeny GDL sub-prvky. Řada přednastavených prvků je standardně dostupná v oknech nastavení prvků a konstrukcí. Každému takovému GDL prvku lze nastavit stavební materiál a/nebo profil.
Pokud chcete vytvořit vlastní prvek, můžete upravit prvek Archicadu a uložit ho jako speciální knihovní prvek.
Více informací o této funkci naleznete v tématu Vytváření vlastních knihovních prvků a komponentů.
Tuto funkci použijte, pokud chcete vytvořit vlastní stupnice a podstupnice schodišť nebo vlastní panely a sloupky zábradlí.
Následuje několik příkladů.
Vytvoření vlastní stupnice schodiště
1.Označte schodiště a spusťte režim úprav.

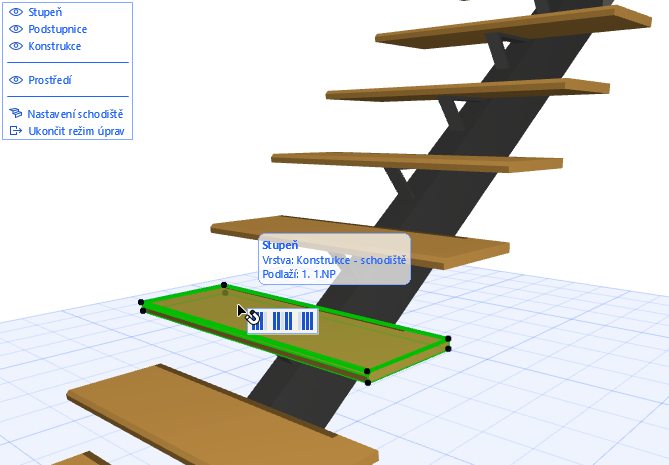

2.Označte stupnici.

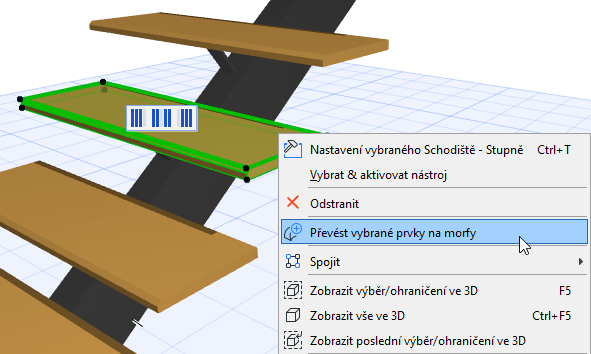

3.Použijte příkaz Převést výběr na morf z kontextové nabídky. Označený prvek je nyní morf a není nadále součástí Schodiště.
Poznámka: Můžete také začít libovolným morfem; není potřeba převádět na morf stávající prvek stupnice.
4.Ukončete režim úprav.

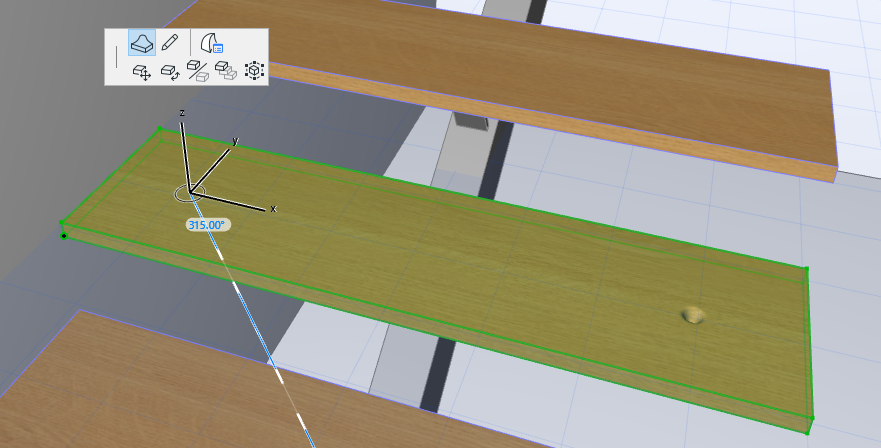

5.Morf upravte podle potřeby - v tomto případě vytvoříme pomocí příkazu Vyboulit na jednom konci důlek.

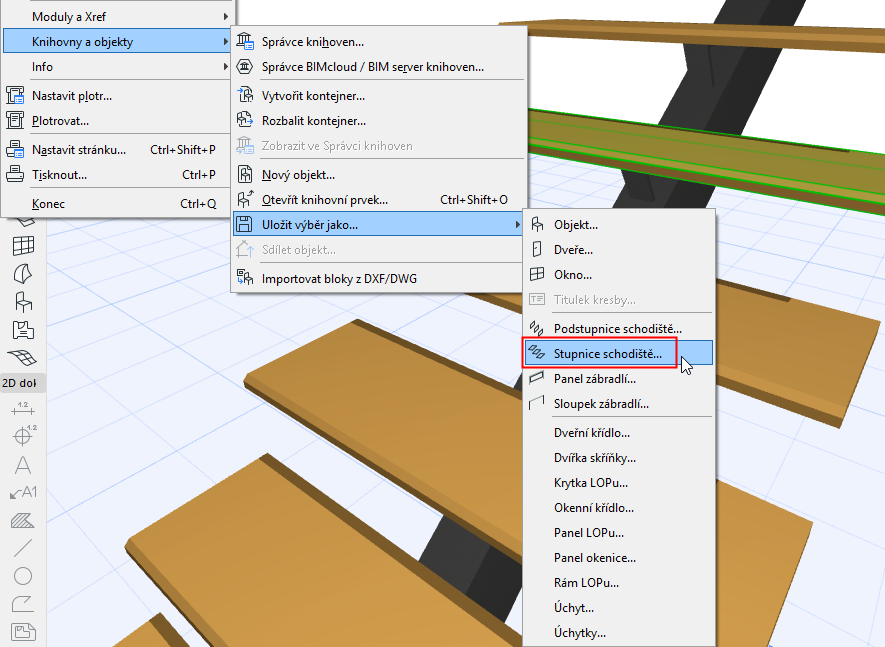

6.Označte morf a použijte příkaz Soubor > Knihovny a objekty > Uložit výběr jako...

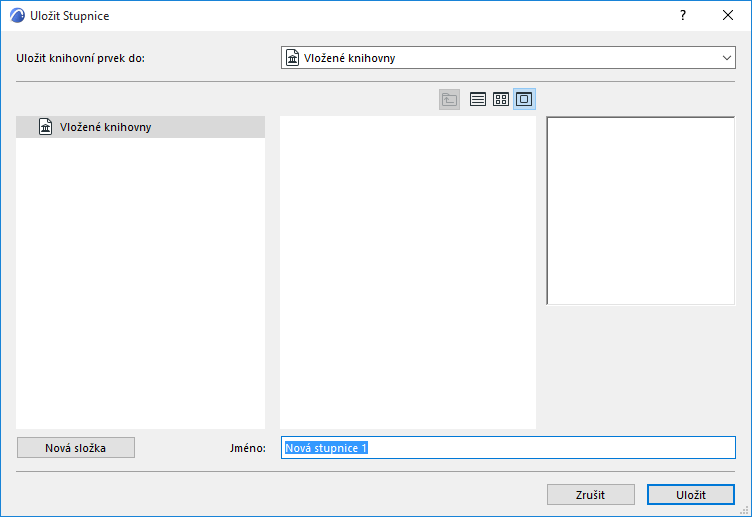

7.Jako typ přednastaveného prvku vyberte Stupnice schodiště a uložte ho do vložené knihovny.

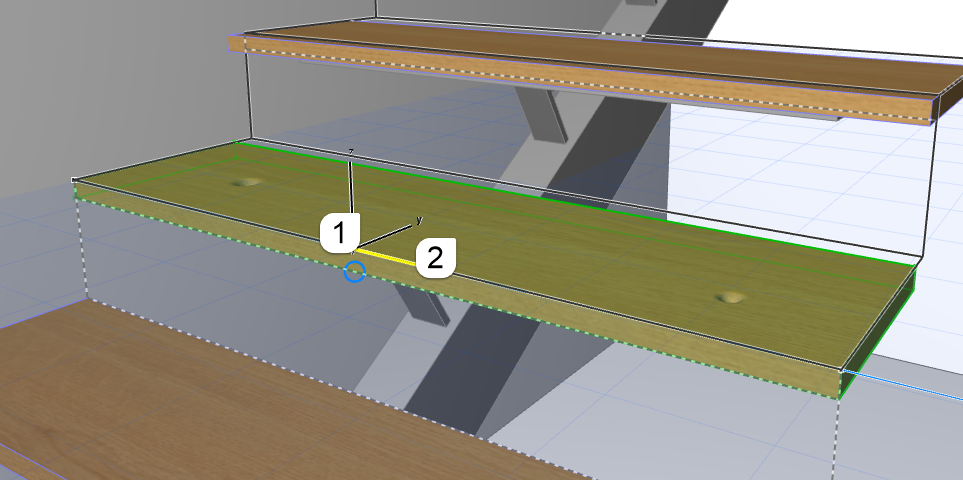

8.Objeví se průhledný náhled ve tvaru stupně, kterým je třeba nastavit orientaci nové stupnice:
•Prvním kliknutím určete střed horní hrany stupnice (bez přesahu)
•Druhým kliknutím na vodorovnou hranu nastavíte vodorovné umístění.
Klikněte na střed stupnice, pak kliknutím na hranu stupně určete umístění
9.Označte schodiště a otevřete nastavení stupnic.

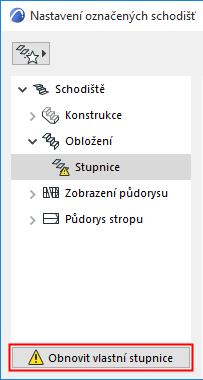

10.Je zobrazené varování o vlastní stupnici, protože stupnice, kterou jste převedli na morf na schodišti, chybí. Můžete použít tlačítko Obnovit vlastní stupnice.

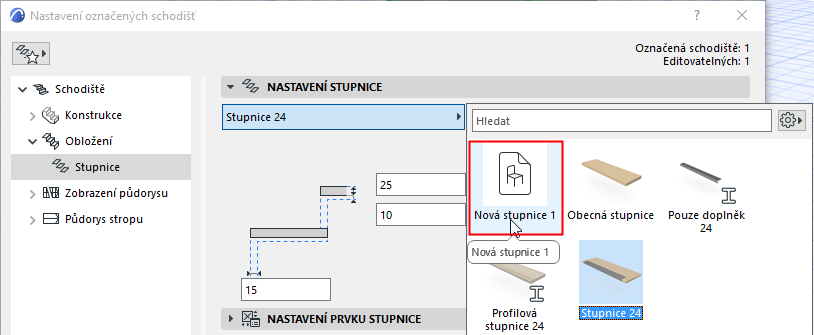

11.Nová vlastní stupnice je dostupná jako prvek v nastavení stupnice: Vyberte tuto stupnici, pokud ji chcete nastavit celému schodišti.
