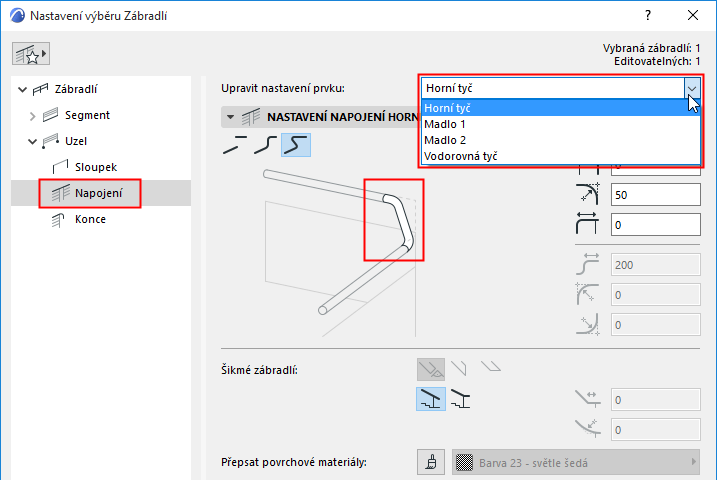

Nastavení napojení (horní tyč, madlo, vodorovná tyč)
Tyto stránky nastavení slouží k nastavení geometrie tyčí (horní tyč, madla, běžné vodorovné tyče) v napojeních segmentů.
Segmentu napojení můžete nastavit jiný povrchový materiál, než má napojená tyč (použijte funkci přepsání povrchového materiálu)
Vyberte jeden ze tří typů napojení vybrané tyče mezi dvěma segmenty :
•Bez napojení: Tyče sousedních segmentů nebudou napojeny. Každý konec tyče můžete natáhnout nebo zkrátit.
•Husí krk: Sousední tyče jsou napojeny pomocí husího krku tvořeného vodorovnými a svislými prvky.
Napravo můžete nastavit odsazení a zaoblení každé části husího krku.
V náhledu je vždy zvýrazněna část, kterou upravujete.

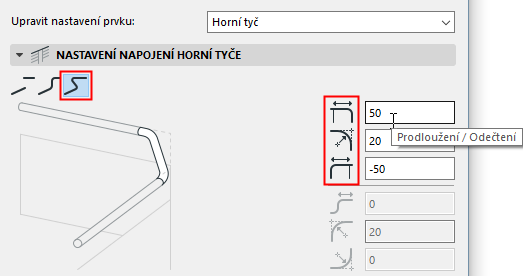

•Přímé napojení: Obě navazující tyče budou prodlouženy na úroveň té druhé, pak spojeny. Napravo zadejte prodloužení (nebo odečtení) a zaoblení obloukových částí, které z vodorovných částí vycházejí.

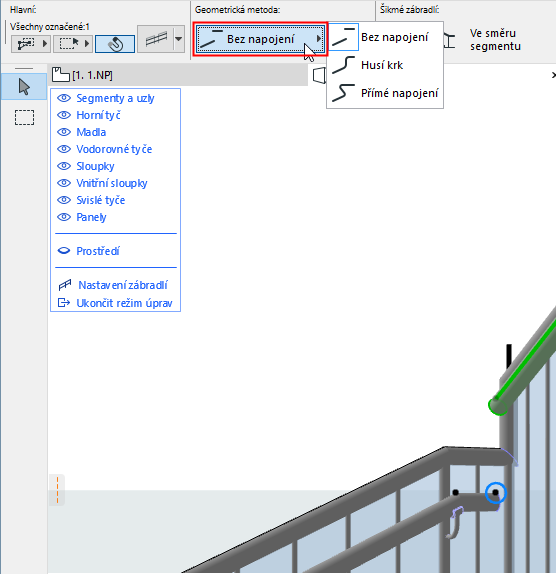

•Nastavení označených konců upravíte v režimu úprav pomocí Infopaletky nebo v okně nastavení konce.

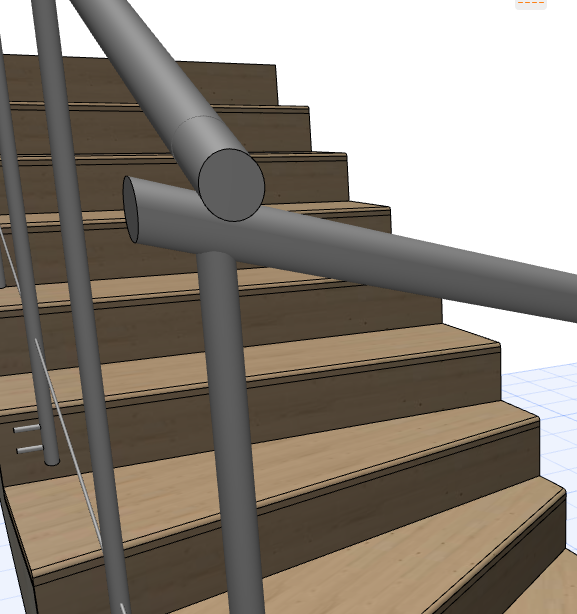

Šikmá zábradlí (napojení) - tvar konce
•Vyberte tvar konců segmentů šikmých zábradlí: kolmo, svisle nebo vodorovně .

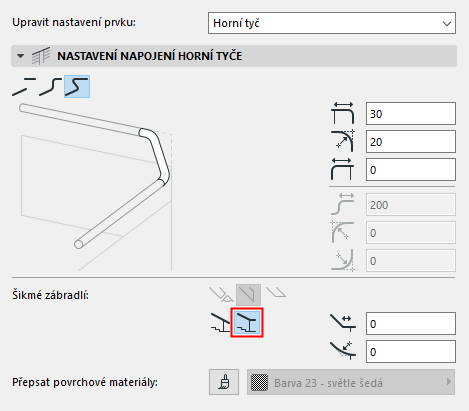

Šikmé zábradlí (napojení) - ve směru segmentu nebo vodorovně
•Touto volbou můžete k zábradlí přidat vodorovný segment v místě kde přechází do vodorovného a zalamuje se.
•Zadejte délku přidaného segmentu a případné zaoblení.

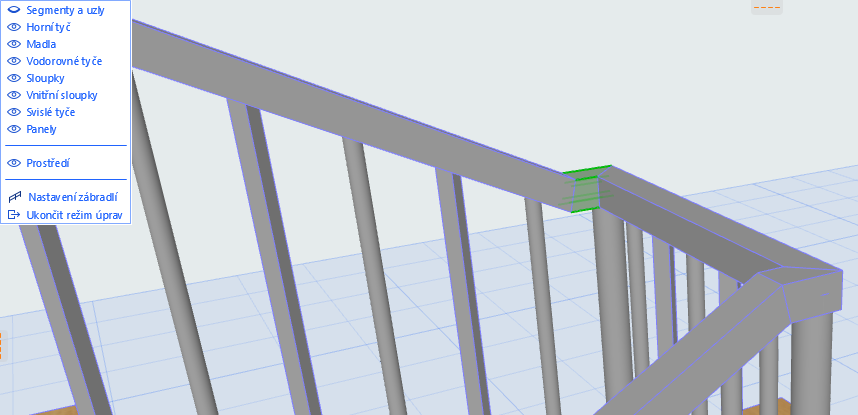

Výsledný segment v režimu úprav:
