Vytváření sloupu z více segmentů
Vytvořte sloup skládající se z více segmentů a upravitelných prvků napojení mezi jednotlivými segmenty.
Nové segmenty sloupu můžete přidat buďto v nastavení sloupu nebo grafickou úpravou. Obě metody jsou popsány níže:
Poznámka:
–Každý ze segmentů má vlastní nastavení klasifikací a vlastností a vlastní ID prvku. Nastavení kategorií (např. stav při rekonstrukci) je přeneseno z úrovně nastavení prvku.
–Data specifická pro jednotlivé segmenty mohou být využita pro funkci Najít a vybrat, popisky, v infopaletce a při tvorbě interaktivních tabulek.

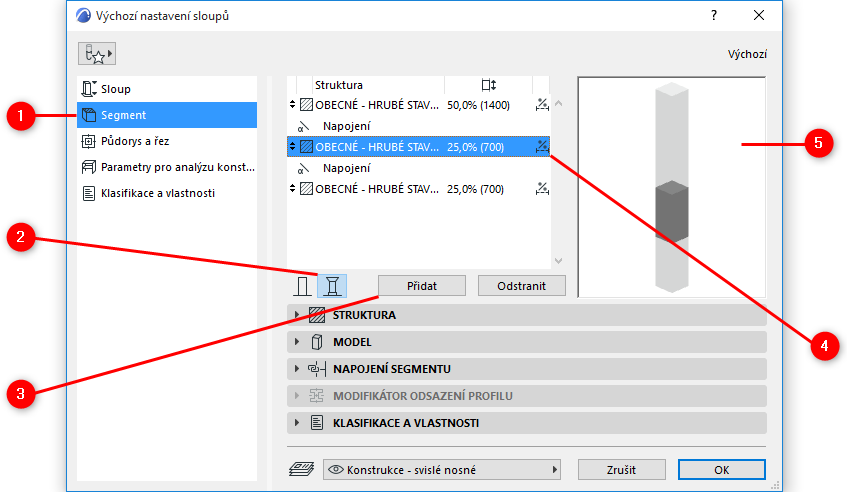

Vytvoření v nastavení sloupu
1.Otevřete stránku Segment v nastavení sloupu.
2.Klikněte na ikonu Více segmentů.
3.Tlačítkem Přidat přidejte libovolné množství segmentů.
–Prvek "Napojení" je mezi každé dva segmenty vložen automaticky.
4.Přehled všech segmentů a napojení je zobrazení v seznamu Struktura. Po vybrání jednoho nebo více prvků můžete upravit jejich vlastnosti.
5.V okně náhledu je aktuálně vybraný prvek zvýrazněný.
Sloup z více segmentů
Vytvoření graficky
1.Ve 3D okně vyberte sloup.

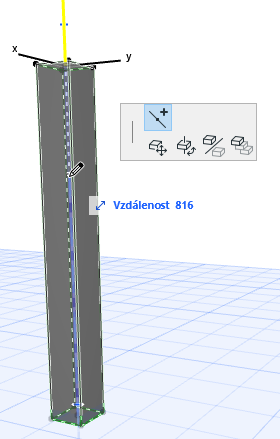

2.V plovoucí paletce, zobrazené po kliknutí na osu sloupu, zvolte Rozdělit segment

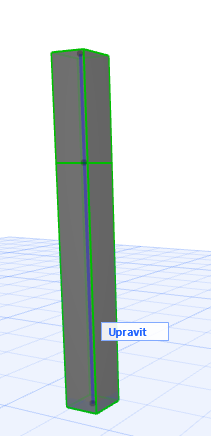

3.Klikněte kamkoli na osu sloupu. Bod, do kterého jste kliknuli, rozdělí sloup na dva segmenty. Tuto operaci zopakujte pro vytvoření potřebného počtu segmentů.
•Pro grafickou úpravu každého segmentu jednotlivě můžete použít prostředí režimu úprav.
Viz Režim úprav pro sloupy složené z více segmentů.
•Atributy jednotlivých segmentů změníte v okně nastavení.
