Transformace morfů: Vyhladit a sloučit stěny

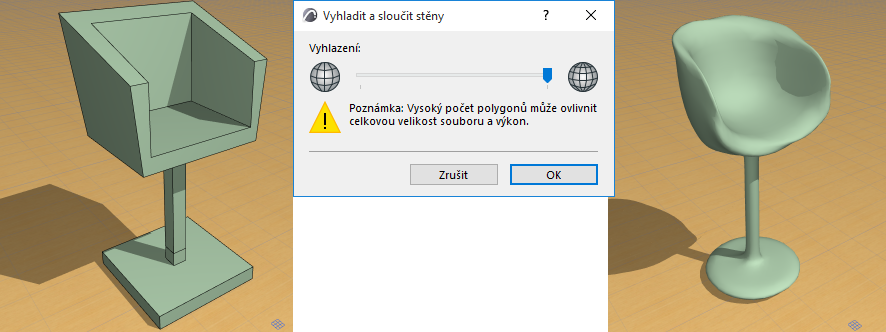

Tuto funkci použijte, pokud máte model základních ostrých tvarů a chcete u něj jedním kliknutím dosáhnout efektního zaoblení.

Vyhlazení neuzavřeného morfu

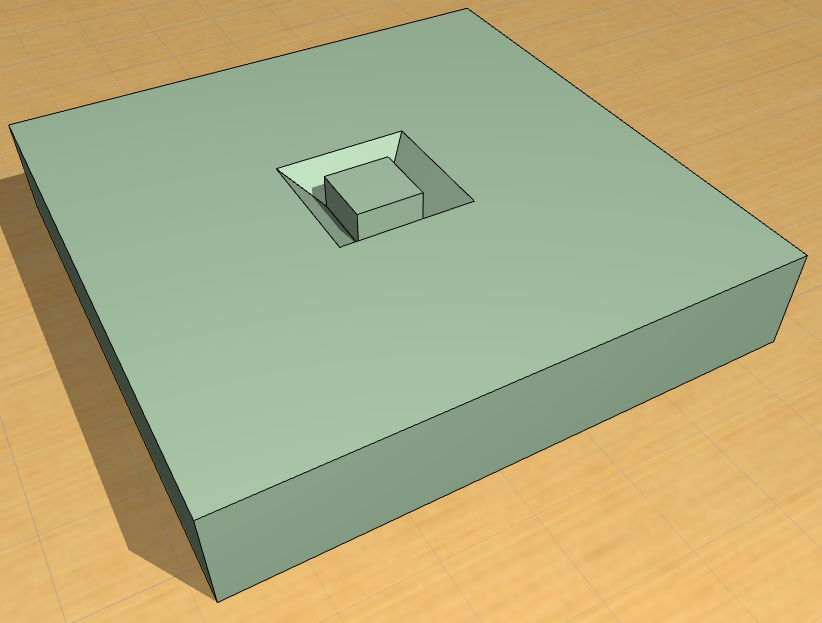

Začneme například tímto morfem.


Abychom dosáhly hladšího objektu:

1.Označíme morf nebo jeho součásti.

2.Použijeme příkaz 3D model > Upravit morf > Vyhladit a spojit stěny.

3.Objeví se okno vyhladit a spojit stěny.

Protože označený (neuzavřený) morf má vnější obrysy (hrany které nemají přiléhající stěny), můžete zvolit, jak s těmito hranami naložit:

•Možnost vyhladit obrysy má za následek, že obrysové hrany vybraných morfů nebo součástí morfů budou také vyhlazeny:


•Možnost zachovat obrysy naopak vnější obrysy ponechá a vyhlazeny budou pouze vnitřní části vybraných morfů nebo jejich součástí.



•Úroveň rozčlenění: Pomocí jezdce určete, jak moc má být výsledek triangulován (rozčleněn). Mějte na paměti, že vyšší úroveň segmentace použitá na složitých nebo více morfech může vést k vysokému počtu polygonů, což může ovlivnit velikost modelu a jeho výkon.

Vyhlazení uzavřeného morfu

Uzavřený morf nemá žádné volné hrany, takže všechny označené části morfu budou vyhlazeny:
