Transformace morfů: Natáhnutí obrysu morfu

Tento příkaz umožňuje upravovat morf natahováním jeho obrysového kvádru.

1.Označte morf.

2.Z plovoucí paletky vyberte příkaz Natáhnout obrys.

Kolem morfu se objeví ohraničující kvádr.


3.Klikněte na jeho hranu, stěnu nebo uzel.

Zobrazí se plovoucí paletka s třemi možnostmi “natažení”.

4.Jednu z nich si vyberte: Natáhnout, natáhnout od středu nebo zkosit.

5.Potom přetáhnutím myši morf upravte, jak potřebujete.

Podívejte se na video

Směr a způsob natahování se bude lišit v závislosti na místě na které jste kliknuli:

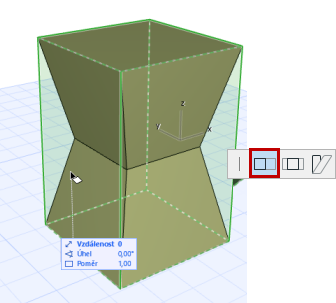

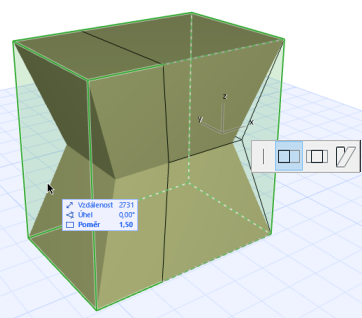

Prosté natáhnutí (kliknuli jste na stěnu obrysu):

box_stretch_face_normal_1.png     box_stretch_face_normal_2.png

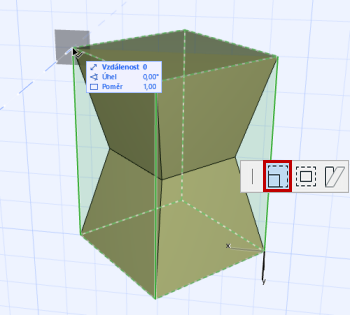

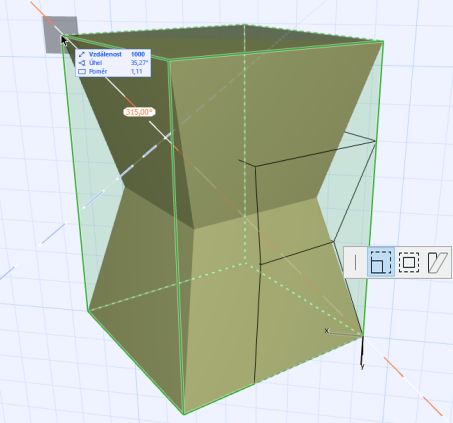

Prosté natáhnutí (kliknuli jste na vrchol obrysu):

box_stretch_node_normal_1.png     box_stretch_node_normal_2.png

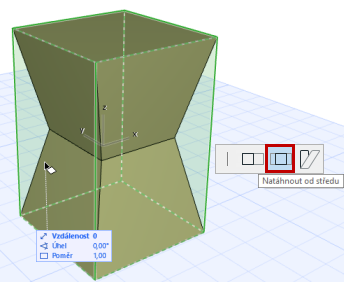

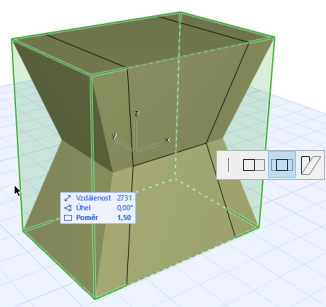

Natáhnutí od středu (kliknuli jste na stěnu obrysu):

box_stretch_face_center_1.png     box_stretch_face_center_2.png

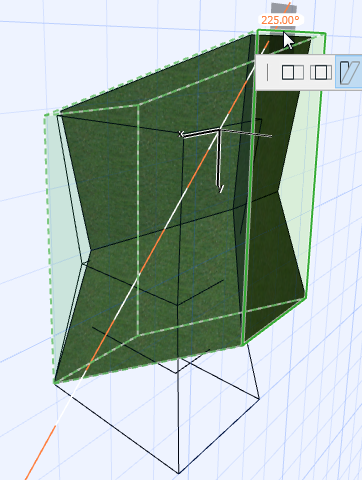

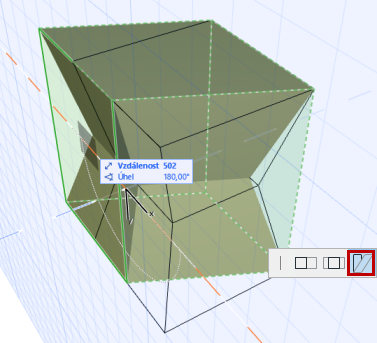

Zkosení:

skew_1.png     skew_2.png
